高效DC-DC轉換器，占用面積等同于LDO

摘要：開關調節器能夠取代LDO (低壓差線性穩壓器)從3.3V輸入產生1.5V/3A輸出。與LDO 45%的效率相比，開關調節器能夠提供效率高達87%的更環保的“綠色”設計?，F(xiàn)有的LDO設計中電路板空間非常有限，這個尺寸對于開關調節器來說可能無法接受。內置MOSFET的MAX8505開關調節器采用16引腳QSOP封裝，能夠滿足于LDO等同的占位面積要求。

效率的重要性日益提高，面對能源價格不斷上漲以及對全球變暖的日益關注，設計高效率“綠色”電路將有效降低運行成本以及對環境的影響。

在注重成本的應用中，普遍選用LDO穩壓器從3.3V輸入產生1.5V/3A輸出。由于LDO需要耗散很大功率(5.4W)，必須選擇TO220或D2PAC封裝。為降低功耗，在低端服務器設計中開始用開關調節器取代LDO穩壓器。然而，現有的LDO設計電路板空間非常有限，多數情況下，這個空間對于一個完整的開關調節來說過于擁擠。例如，兩個1206 陶瓷電容和D2PAC封裝的LDO穩壓器占用面積約為18mm x 14mm。要將一個開關調節器裝配到這么小的面積內非常困難，特別是在需要外部MOSFET的情況下。

MAX8505是一款高效率、PWM降壓型開關調節器，內置高邊MOSFET和低邊MOSFET，采用16引腳、QSOP封裝(5mm x 6.5mm)。1MHz的開關頻率允許輸入濾波器和輸出濾波器使用小尺寸電感和陶瓷電容，占位面積極小。圖1所示是完整的MAX8505應用電路。MAX8505可接受5V或3.3V輸入，并提供1.5V/3A輸出。典型瞬態電流峰值為5.6A。主要的電路元件能夠安裝在16mm x 14mm面積內，甚至可以獲得比LDO穩壓器占位面積更小的方案。器件的總功耗僅為0.67W，與LDO相比可保留幾乎的5W功率。表1提供了0.9V、1.5V、2.0V及2.5V輸出時對應的反饋電阻值。

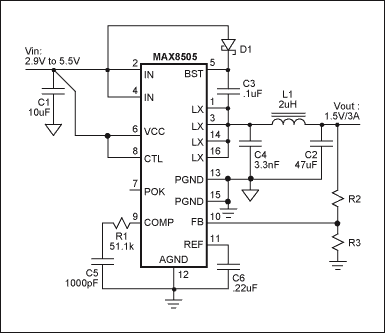

圖1. MAX8505內置開關的降壓調節器

表1. 特殊電壓下的反饋電阻

VOUT	R3	R2
0.9V	10kΩ	1.24kΩ
1.5V	10kΩ	8.66kΩ
2.0V	10kΩ	15kΩ
2.5V	10.5kΩ	22.1kΩ

圖2所示為MAX8505 PCB布局圖的頂層，右側是D2PAC封裝器件，以供參考。PCB頂層包含大量元件：MAX8505、L1、C1、C2和C4。7個額外的小型(0603封裝)元件放置在板子的底層，這些元件放置不是很重要。

圖2. MAX8505開關調節器的圖片，右側為D2PAC封裝器件，用于比較。

表2列出了LM317、MAX8505和外置MOSFET的典型控制器在功耗、占位面積和外部元件數量方面的比較。MAX8505需要最小的電路板面積，并提供最高的效率。階躍負載瞬態響應如圖3所示。輸出紋波電壓小于10mV，請參見圖4。表3給出了MAX8505的材料清單。

表2. LM317 LDO、MAX8505和外置MOSFET典型控制器IC的比較情況

Parameters	LDO (LM317)	MAX8505	Typical Controller IC
Efficiency (%)	45.5	87	76
Power Dissipation (W)	5.4	0.67	1.42W
Total Components	5	12	11*
Area (mm x mm)	18 x 14, Single Side	16 x 14, Double Side	–
Conditions: 3.3V to 1.5V at 3A, design for adjustable output
* 11 components are needed to achieve less than 10mV output ripple voltage.

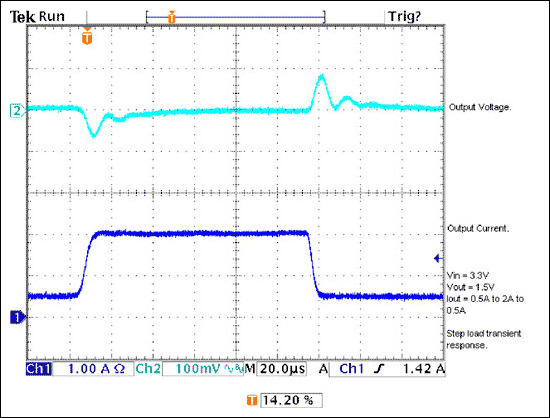

圖3. 階躍負載瞬態響應：由0.5A躍變至2A, 然后返回到0.5A

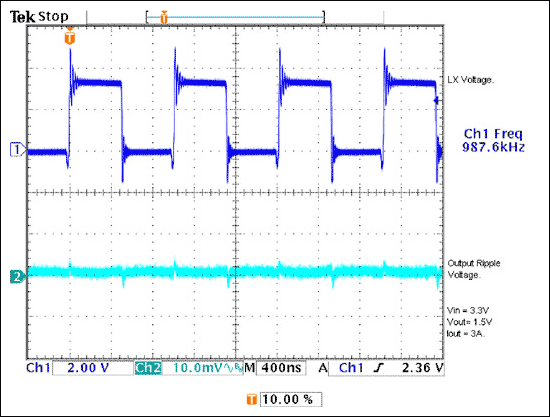

圖4. Lx開關波形和輸出紋波電壓

表3. MAX8505材料清單

Designation	QTY	Description	Part Number
C1	1	Input capacitor, 1206	10μF/6.3V
C2	1	Output capacitor, 1210	47μF/6.3V
C3	1	Decoupling capacitor, 0603	0.1μF/6.3V
C4	1	Snubber capacitor, 0603	3300pF/50V
C5	1	Compensation capacitor, 0603	220pF/50V
C6	1	Decoupling capacitor, 0603	0.22μF/6.3V
R1	1	Compensation resistor, 0603	51.1kΩ, 1%
R2	1	Voltage set resistor, 0603	See Table 1
R3	1	Voltage set resistor, 0603	See Table 1
L1	1	2.2μF/7A SMD inductor, 6.3mm x 6.2mm x 2.5mm	Toko
D1	1	Small signal diode	1N4148 or CMDSH-3
IC1	1	3A internal switch regulator	MAX8505
