2.3 過載保護流程圖

　　直流過載和交流過載的保護程序基本上是相同的。以直流過載保護為例，它是由圖6所示的直流過載保護程序和圖7所示的定時器l中斷程序配合實現的。每當檢測出過載，程序立即啟動定時器1，同時根據過載的程度，為一個“過載常數”賦值。定時器1每次溢出即進入中斷，對過載常數進行累加以得到過載量。一旦過載量達到設定的閾值，MCU就會關斷輸出。

　　如果在連續的45S鐘內未檢測到過載，程序便自動將過載量清零。這樣，就防止了偶然干擾所造成的過載會累計至過載閾值，使樣機進入過載保護。

?

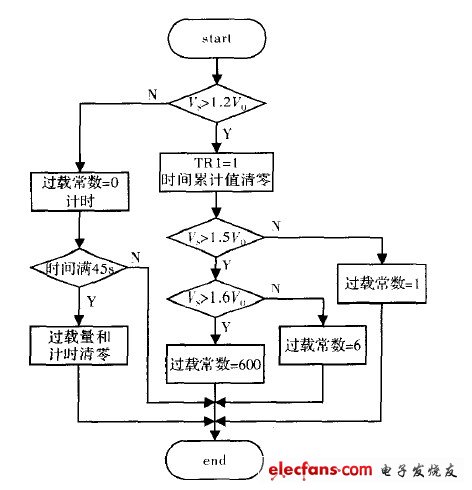

圖6直流過載保護流程圖

?

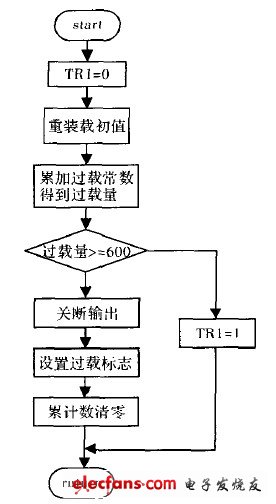

圖7定時器1中斷流程圖

　　3? 實驗結果

　　對樣機進行檢測的結果如下：

　　（1）設定Vo=13.5V，VH=14.4V。當蓄電池電壓低于13.5V時，充電管完全打開；高于14.4V時，充電管完全關斷。在13.5V和14.4V之間為PWM充電方式，輸出脈沖的寬度隨蓄電池電壓的升高而減小。

　?。?）設定=11.0V，VR=13.3V。電池電壓處在11.0V和14.4V之間時，樣機有穩定的直流或／和交流輸出。當電壓降低到11.0V以下時，MCU自動切斷輸出，同時“欠壓”LED點亮。直到蓄電池電壓恢復到l3.3V后，才可繼續供電。

　?。?）蓄電池電壓在11.0V～14.4V之間變化，負載在0～100％之間變化時，逆變器的輸出電壓變動不大于額定輸出電壓的5％。

　?。?）過載在12O一150％范圍內時，樣機在60S后關機。在150～160％范圍內時，樣機在10s后關機。超過60％時，樣機立即關機。

　?。?）短路發生后，樣機會立即天機。

　　4? 結語

　　用8051系列單片機和SG3525配合做成的太陽能光伏發電控制——逆變器，可以實現對蓄電池的充電、放電智能化管理，并具有多種保護功能，使用簡單安全。與只用硬件做成的同類裝置相比，其智能化的程度高，調節準確，保護可靠，且可以進一步開發新的功能。實驗情況表明，本樣機完全適合無電地區利用太陽能發電的需要。

?
