四、無變壓器UPS的性能優勢

　　這里的討論僅限于是否帶輸出變壓器這兩種電路結構的不同而帶來的設備性能的差異，不包括下列與產品研制定型和生產水平有關的因素而造成的性能差別：

　　? 電路研制定型水平：與技術人員技術水平、經驗和定型流程管理有關；

　　? 器件選用差別：與電路定型、成本控制和質量管理流程有關；

　　? 產品質量和穩定性：取絕于生產工藝水平，與人員技術水平、生產和質量控制流程有關；

　　? 產品功能差別：包括是否有并機功能、是否模塊化、系統管理與通訊功能、電池配置和管理水平、電路控制差別

　?。?a target="_blank">CPU還是 DSP）、軟啟動、冷啟動、物理結構與可維護性水平等；這些差別與廠商決策人員對設備的研發方向、市場定位、商業取向、成本控制等指道思想有直接的關系。

　　無變壓器UPS的性能優勢是針對帶輸出變壓器UPS由于自身的電路結構而不可能達到的固有的缺點相對而言，包括成本、效率、重量和體積等，當然還包括在設備電氣性能方面的改進和提高。這些對當前社會提倡的降低能源消耗、節省資源消耗、綠色產品是至關重要的。

　　1、高輸入功率因數低輸入電流失真度

　　為了完成系統升壓功能，PFC整流環節成為“高頻機”的重要組成部分和必要條件，但它同時又把UPS輸入功率因數提高到理想的數值：0.99，把輸入電流總諧波失真度THDI降低到5%以下，所以說輸入功率因數高、電流失真度低是“高頻機”的主要優點之一，這不僅消除了UPS對電網的諧波污染，它還可明顯地降低前端設備和線纜的容量。表1為兩種結構UPS的總電流失真度、總電流有效值和線纜配置要求。

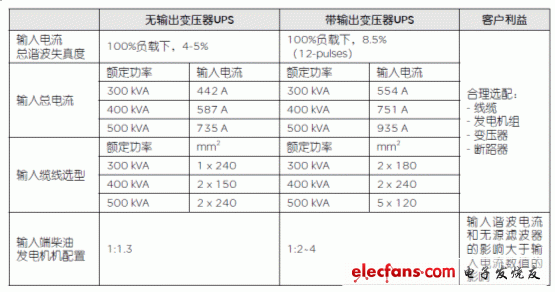

　　表1：UPS的總電流失真度、總電流有效值和線纜配置要求比較表

　　從表1中數據可以看出，由于帶輸出變壓器UPS（例如12脈沖整流）的輸入功率因數低，輸入電流諧波大，其輸入電流明顯地大于無輸出變壓器的UPS，增加量在27%左右。前端變壓器、斷路器和線纜的規格都要相應的增大，其中線纜的截面要增加接近一倍。特別是當輸入端有備用柴油發電機時，由于諧波電流和12脈沖移相變壓器、無源濾波器的影響，UPS

　　與油機容量的配比從無輸出變壓器UPS的1:1.3增大到1 ：2~4。

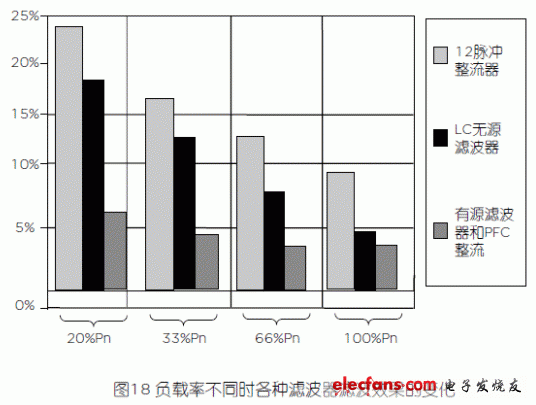

　　表1是輸出滿負載時的數據，當實際應用中負載減輕時，12脈沖（+11次無源濾波）的輸入功率因數會明顯地減小，輸入電流諧波成分明顯增大（見圖18），對電網污染和要求系統前端設備容量增大的影響也就更嚴重。

　　2、工作效率高

　　無變壓器UPS的整機效率之所以比帶變壓器UPS的效率高一些，主要來自兩個方面，一是去掉了變壓器的損耗，大功率變壓器的損耗通常在2%左右；二是系統直流母線電壓的提高減少電路工作損耗0.5%左右，如果排除電路設計和生產水平差異因素，電路結構的變化可使整機工作效率提高2.5%左右。表2是一組典型的測試數據。

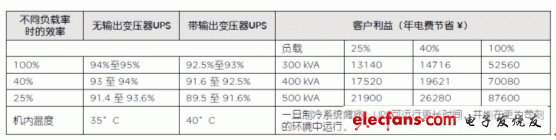

　　表2：UPS工作效率比較表（按照輸出功率因數0.9計算）

　　整機效率的提高，不僅可有效的降低能源損耗，還意味著設備本身?yè)p耗小，以500KVA 的UPS的滿載效率相比，無輸出變壓器UPS的效率提高了2.0%，就相當于機內減少了10KW的發熱量。這對提高設備運行的可靠性和降低對環境的要求是有利的。

　　表2數據僅僅考慮了設備本身的效率的提高，如果把因輸入功率因數的提高，而使輸入設備（濾波器、開關、線纜等）容量和損耗的降低，以及12脈沖整流時的輸入變壓器的損耗計算在內的話，那么無變壓器UPS對整個系統效率的貢獻應超過4%。

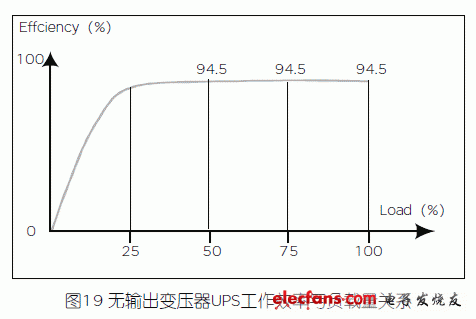

　　值得注意的是，在實際使用中，特別是在（1＋1）冗余并機和雙總線的配置系統中，UPS的實際輸出負載率只有30-40%，這時的UPS的工作效率更有實際意義。在這方面無輸出變壓器UPS同樣顯示了它的優勢，如圖19所示。

　　從圖19可看出，在25%至100%負載范圍內，工作效率基本都恒定的保持在94%以上。

　　3、重量和體積

　　數據中心基礎設施是一項費用昂貴的固定資產投資，機房?jī)?nèi)設備對承重的要求和占用空間越來越受到人們的重視。同時，重量輕體積小的設備還可以減少對運輸和安裝難度的要求，當然在這方面費用的降低也是可觀的。

　　表3給出了兩種結構UPS在功率密度、體積和重量等方面的比較數據。

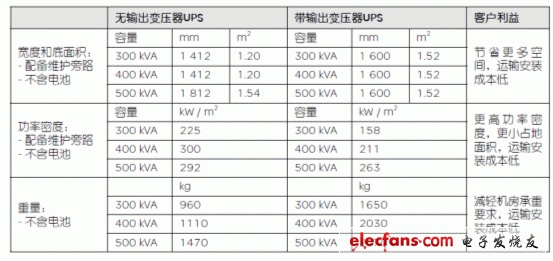

　　表3：UPS功率密度、體積和重量比較表

　　從表3具體數據可以看出，與帶輸出變壓器UPS相比，無輸出變壓器UPS在功率密度、占地面積、重量等方面的貢獻是：

　　功率密度（kW / m?。┛商岣?0%左右；

　　占地面積（m?。┛蓽p少25%左右；

　　重量減少50-80%。

　　4、成本

　　與帶輸出變壓器UPS相比，無輸出變壓器UPS去掉的環節包括：輸出隔離變壓器；輸入12脈沖移相變壓器及11次無源濾波器。所以無輸出變壓器的UPS可降低成本是不言而喻的事實。討論成本時，應考慮以下四個方面：

　　? 生產和購置成本；

　　? 能源運行成本（工作效率高，包括空調費用的降低）；

　　? 占地少、承重要求小和運輸安裝成本；

　　? 資源浪費成本。

　　第四點實際上是很重要的，為了減少資源浪費，以半導體代替銅和鋼鐵資源早已成為工業和電子設備發展的趨勢，是具有重大經濟意義和社會意義的基本策略。

　　5、對電性能指標的改進

　　無輸出變壓器UPS的各項電性能指標絕大多數都相當于帶輸出變壓器UPS，而有些指標卻顯示出無輸出變壓器UPS更優越的性能。除以上講到的輸入功率因數、工作效率、 體積重量和成本外，以下指標也有明顯地改善：

　?。?） 輸入電壓范圍更寬：帶輸出變壓器UPS對于適應輸入電壓±15%的變化已很不易，而無輸出變壓器UPS可在25-30%范圍內正常工作，不僅表現出對電網很強的適應能力，還可延長電池的使用壽命。

　　（2） 輸出能力強：這體現在兩個方面，一是輸出半橋逆變器三相獨立輸出功率，提高了三相負載不平衡的適應能力；二是去掉了工頻變壓器，逆變器工作頻率又較高，輸出濾波環節阻抗更小，所以輸出動態性能更好，負載階躍從100到0%或從0到100%變化時，輸出電壓變化都可限制在±2%，并在20-40毫秒內返回到±1%的容限范圍以內。
