北京瑞光極遠數碼科技有限公司推出了具有數據環網保護功能的設備IDMAD18，該設備可以單獨組成E1環網，也可以與SDH設備連接經SDH網絡后與對端設備組成E1環網，為業務的傳輸提供有力保證。

　　1方案特點

　　在電廠中，動力系統是其核心系統，這就需要監控動力系統的通信網絡具有以下特點：

　　數據業務傳輸能力強：動力系統的工作狀態均以數據的形式上報到監控中心，通信系統必須具備多種數據業務的傳輸能力;

　　傳輸可靠：系統能夠及時檢測到動力裝置的各種工作狀態，并能夠及時上報;

　　投資節省：監控系統能夠充分利用原有資源。

　　2應用案例

?

　　上圖所示方案可以從以下幾方面進行分析：

　　各臺設備之間依次連接構成E1環網，多種業務在一個E1通道內傳輸;

　　環網結構為1+1環網，其中一環為主環用于傳輸業務，另一環為備環作為備用，當主

　　環出現異常時業務會自動切換到備環上進行傳輸;

　　在中心監控室可以對以下各個動力車間設備的工作狀態進行監控;

?

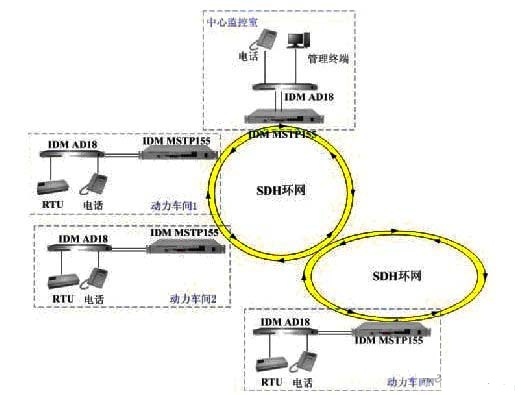

　　圖2-2IDMAD18接入SDH環網應用示意圖

　　上圖所示方案可以從以下幾個方面分析：

　　IDMAD18經IDMMSTP155設備接入SDH網絡進行業務傳輸，延伸了業務傳輸距離，

　　有效擴大了中心監控室的可控制范圍;

　　網絡中除了具有數據環網保護功能外，還具有SDH環網1+1通道保護功能;

　　增加新的節點時，可以將IDMAD18設備通過E1線連接到IDMMSTP155設備后，再

　　由IDMMSTP155設備直接接入到原有的SDH網絡，工作量比較小。

　　2.2數據環網保護設備IDMDN4000與IDM401組網應用方案

　　該組網方案可以從以下幾方面進行分析：

　　IDMDN4000設備是中心端設備，IDMDN401設備是用戶端設備，設備之間通過E1線首尾連接;

　　網絡傳輸業務可選，網絡中傳輸?shù)臉I(yè)務可以是數據業務或以太網業務，傳輸數據業務時各種數據業務共用一個E1通道，傳輸以太網業務時以太網業務獨享一個E1通道;

　　當網絡傳輸RS485/RS232數據時，IDMDN4000設備所接交換機為普通交換機，與交換機相連的PC機作為網管電腦，可以接收IDMDN401設備上傳的業務數據及告警信號，調度中心調度員可以通過網管計算機對IDMDN401設備進行在線管理，實時監控設備的工作狀態;

　　當網絡傳輸以太網業務時，IDMDN4000設備連接的交換機必須可以進行生成樹配置。

　　2.3基于IDMDN800的數據環網保護網絡

　　以太網業務、數據業務及視頻業務等多種業務通過E1環網傳輸，傳輸帶寬為2M;

　　在調度中心能夠?qū)崿F(xiàn)對下級各點的在線管理，對各種業務的在線傳輸進行在線監控;

　　設備具有傳輸通道自動切換功能，當傳輸以太網業務的主環發生異常時設備會自動將業務通道切換到備用環路，保證以太網業務的不間斷可靠傳輸;

　　設備通過生成樹方式實現環網保護功能，能夠有效避免網絡中以太網業務出現廣播風暴、同一幀多份拷貝、MAC地址表不穩定等問題。

　　2.4光傳輸數據保護環網

　　與傳輸數據或以太網業務的傳統數據環網保護網絡相比，網絡可以傳輸數據、語音、以太網等多種業務，支持E1業務透傳，比傳統網絡更具有優勢;

　　傳輸業務范圍廣，各種業務通過光路傳輸，大大延伸了傳輸距離;

　　在數據環網保護方面與SDH設備的光保護倒換有類似之處，其環網保護的效率比傳統的數據環網保護高，但是在投資方面比SDH網絡要節省;

　　連接組網與SDH設備組網相類似，設備之間通過光纜首尾連接便可組成光路環網。
