示波器的無源探頭知識

示波器的探頭種類非常多，與示波器相配的探頭種類也非常多，包括無源探頭(包括高壓探頭，傳輸線探頭)、有源探頭（包括有源單端探頭、有源差分探頭等），電流探頭、光探頭等。每種探頭各有其優缺點，因而各有其適用的場合。其中，有源探頭因具有帶寬高，輸入電容小，地環路小等優點從而被廣泛使用在高速數字量測領域，但有源探頭的價位高，動態范圍小，靜電敏感，校準麻煩，因此，每個工程師使用示波器的入門級探頭通常是無源探頭。最常見的500Mhz的無源電壓探頭適用于一般的電路測量和快速診斷，可以滿足大多數的低速數字信號、TV、電源和其它的一些典型的示波器應用。 本文我們將集中討論無源電壓探頭的模型和參數設定以及使用校準原理。???

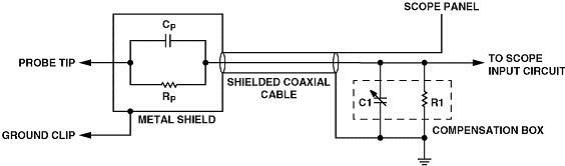

一、10倍無源探頭的模型以及輸入負載設定

?

RC時間常量（RpCp和R1C1）必須相等；任何不平衡都會帶來測量波形的失真,從來引起使一些參數如上升時間、幅度的測量結果不準確。因此，在測量前需要校準示波器的探頭的工作以保證測量結果的準確性。

Vout=[R1/Rp+R1]*Vin=1/10* Vin

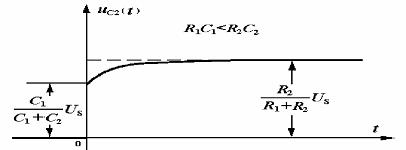

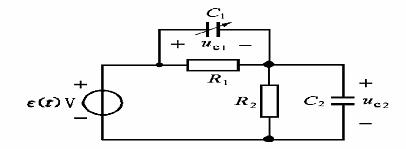

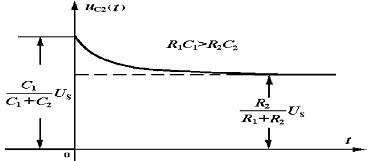

計算時間常數

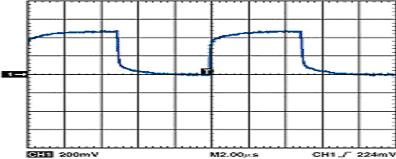

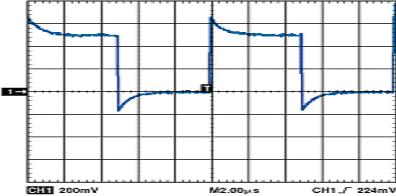

探頭欠補償波形圖

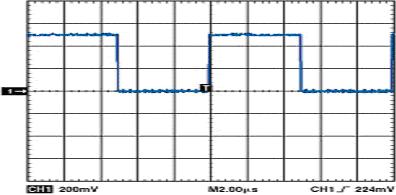

探頭正常補償說明圖
