采用一個精準差分放大器的高壓側電流檢測電路

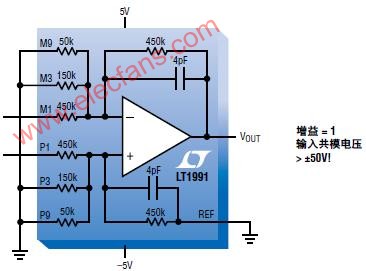

用于高壓側電流檢測的一項技術是首先對電流檢測信號進行衰減，然后采用一個差分放大器來提取并放大差分電壓。如圖1 所示，可在放大器上采用一個簡單的電阻分壓器。該電路需要卓越的電阻器匹配和一個具有高共模輸入電壓及上佳共模抑制(CMRR) 的差分放大器。凌特公司的LT?1991差分放大器提供了此類電路的一個出色實例，其內置電阻器的匹配誤差小于0.01%。除了低失調、偏壓漂移和輸入偏置之外，LT1991 還能夠接受高達60V 的輸入電壓，并具有一個75dB的CMRR指標。專用電流檢測放大器盡管高共模電壓所提供的準確度有可能讓人無法接受，但是采用一個具有精確匹配電阻器的精準差分放大器卻能夠起到上佳的作用。假設采用一個具有1mV固定失調電壓的放大器來測量一個檢測電阻器兩端的100mV電壓，這將轉化成一個1% 的誤差?，F(xiàn)在，如果在一個必須被衰減10 倍的高共模電壓條件下對該100mV 電壓進行測量，則100mV 信號到達放大器輸入端時將是10mV。此時，準確度下降至10%。電阻器匹配誤差和共模抑制誤差(CMRR) 還將使準確度進一步下降。對于高電壓、高壓側測量而言，專用高壓側電流檢測放大器是一種更佳的選擇，因?yàn)樗鼈兪菍槟軌蛞猿康木仍诟吖材ｋ妷簵l件下運作而設計的。凌特公司提供了三個高壓側電流檢測放大器系列，旨在滿足眾多應用的需要。

增益準確度問題對于那些性能、外形尺寸和靈活性均很關鍵的不妥協設計，不妨考慮采用LT6100。這款高壓側電流檢測放大器包括一個輸出緩沖器和用于設定6 種增益配置和0.5% 增益準確度的內部電阻器，所有這些部件均集成于一個占板面積為9mm2的封裝之中。LT6100 的輸入是一個具有300μV 低失調電壓并能夠接受高達48V 的全差分電壓的堅固型差分放大器。因此，該器件可監視一個熔斷器或MOSFET( 無需顧及開路)，并能承受一個-48V 的反向輸入條件。一個單獨的電源輸入可在2.7V 至36V 的電壓范圍內運作，且僅吸收60μA 的電流。當斷電時，輸入引腳變?yōu)楦咦杩?，從而阻止了電流吸收。LT6100 是一款完整、精準的解決方案，堪稱是功耗十分敏感且尺寸受限的當今高性能設計的理想選擇。

觀測電感性的反沖如果您正期望使自己的設備免遭負載故障或高電壓反激條件的損壞，請考慮使用LTC?6101。由于具備了超高的共模電壓承受能力，LTC6101 因而可在整個高電壓峰化（有可能因電源故障或?yàn)?zāi)難性的負載變化所致）期間正常運作。而且，當被用于電源或負載的選通時，LTC6101 憑借其1μs 的響應時間而一舉成為對這些狀況實施控制的理想器件。除了保護應用之外，LTC6101 還可用于高質量監視，因?yàn)樗谝粋€(gè)纖巧型ThinSOTTM 封裝內提供了出眾的精度和靈活性。輸入偏置電流為170nA( 最大值)，輸入失調電壓為300μV(最大值)，偏壓漂移為1μV/°C( 典型值)。增益是通過兩個電阻器來選擇的，而且，利用精準電阻器還可輕松實現優于1% 的增益準確度。對于要求進行快速、準確電流測量的汽車和工業應用來說，凌特公司的LTC6101 提供了堅定的性能。
