許多應用都要求對采集的數據進行分析例如對于電源參數，測試工程師要在各種負載條件下測量電源的輸出。電源輸出必須在所有負載條件下穩定，同時要保持產品機箱內的最小溫升。 選擇適宜的測量設備和軟件工具能幫助數據的采集和分析，使數據更加有用。

在本文中我們將考察這些產品特性描述實例，說明如何選擇正確的測量設備和軟件工具，以幫助數據采集和分析。

　　選擇測量設備

　　在數據采集中，許多測量是用傳感器把物理現象變換成電壓、電阻或頻率，然后用適合的測量設備，如數字萬用表測量電信號。

　　溫度是數據采集中最常測量的物理量，可以利用熱電偶、RTD(電阻溫度探測器)或熱敏電阻傳感器完成溫度測量。熱電偶是由兩種不同金屬構成的結，當結受熱時，熱電偶就產生一個電壓，它與參考結的電壓差確定了相關溫度。RTD 和熱敏電阻都是基于電阻的傳感器。在溫度改變時，傳感器的輸出電阻也隨之改變。傳感器的選擇應基于要進行的測量類型，以及應用對精度和線性度的要求。

　　幾乎所有的萬用表都可用于測量傳感器產生的電壓或電阻，但并非所有萬用表都能把電壓或電阻變換為物理測量值。例如，如果你用熱電偶測量溫度，就需要使用有自動變換例程的萬用表。通過內置變換，原始熱電偶測量結果就從電壓變?yōu)楸粶y(cè)溫度。

　　除了使用帶自動變換例程的儀器外，下面這些儀器特性可幫助對數據的采集和分析：

　　儀器支持?jǐn)?shù)學等式，因此不支持的傳感器輸出也能在儀器中直接變換；

　　在測量超出預期極限值時有硬件報警信號；

　　儀器前端上有把許多測量點或傳感器接到一臺測量?jī)x器的多路復用器；

　　儀器提供能幫助數據采集和分析的軟件。

　　采集和分析數據的軟件工具

　　軟件工具能使你更容易地采集和分析數據。這些工具一般很容易與儀器連接，并提供無需編程的數據采集設置。最常用的數據分析工具之一是微軟公司的Excel。絕大多數PC上都配有Excel，它也得到最廣泛的使用。Excel 是極為強大的電子表應用程序，它允許插入公式，并有許多內置的制圖特性。有些廠商提供Excel插件(Plug-in)，以幫助數據的設置和采集。這些產品借用微軟的專業知識，可把所采集的數據直接送入該應用程序。然后用微軟的內置公式和制圖工具處理和繪制數據。圖1給出了在Excel中采集數據以及為進行分析繪制圖形。

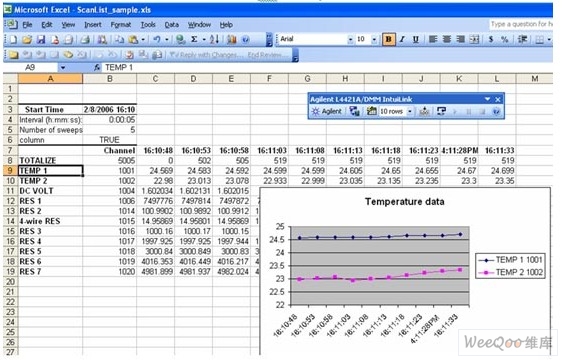

　　圖1：Microsoft Excel 中采集的數據

　　有些儀器廠商提供獨立軟件工具，這些工具直接支持儀器，可幫助數據的采集和分析。這些產品容易與儀器連接，允許為特定測量配置每一個通道。它也能使用像標定(scaling)和數學公式這些特性，從而能為了進行數據分析很容易地處理數據，并能分別繪制經過計算的通道測量結果。

　　下面的三個步驟說明如何在不同負載條件下*估電源。所捕獲的數據是溫度、電壓和數字測量結果。在所有負載條件下，電壓輸出必須穩定，并要同時保持產品機箱內的最小溫升。

　　第一步：為測量配置通道

　　在完成儀器連接后，你可建立新的配置，為電源中的不同測量掃描多個通道。首先選擇掃描中包括的通道，給予每一通道自己的名稱，選擇不同的測量功能、量程和分辨率。

　　在圖2中，通道1001-1005設置為測量電源內的不同電壓輸出，通道1006-1010配置為測量電源機箱內不同位置的溫升。由于該儀器有熱電偶的自動變換例程，因此不需要另外的變換。通道2001-2002用于讀取電源狀態。

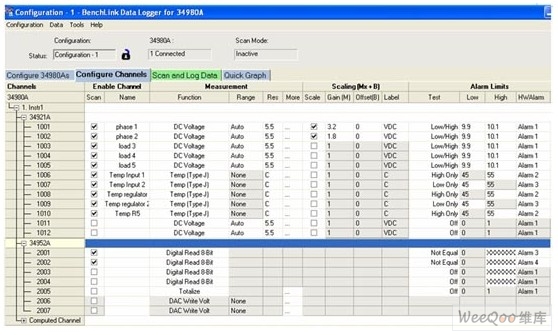

　　圖2：為測量配置通道

　　其它支持的測量包括各通道上的AC/DC電壓、2線和4線電阻、頻率、周期和AC/DC電流。

　　用 圖中Res欄規定DC電壓測量的分辨率和以攝氏度、華氏度或絕對溫度為單位的溫度測量標度。標度函數Mx + B 用于對各通道讀數施加增益和偏置。其中：

　　M=增益

　　x = 倍乘系數

　　B= 偏置

　　標度讀數 = (增益×測量結果)＋偏置

　　這可用于定制的線性變換，對于校準損耗、增益或偏置是非常有用的。

　　要為每一通道設置報警。把各測量結果與報警限值比較，如果超出測量范圍，對測試結果進行標記。通道1001-1005具有用于電壓穩定性的低∕高報警設置。因此如果電壓輸出低于9.9DCV或高于10.1DCV，硬件報警 1 就被觸發。你在這里捕獲超出限制值的電壓測量點，如有必要，你也可以設置報警以關閉另一開關，切斷電源。

　　通道1006-1010報警設置為控制機箱溫度。如果機箱內溫度過高 ，硬件報警2被觸發，閉合開關以提高變速風扇的轉速。當溫度降到低于下限值時，報警3被觸發，把變速風扇再次調整到低速。

　　可為分析的目的增加計算通道。計算通道支持基本數??算、功率方程和應力方程：

　　數??算：加、減、乘、除、平方、平方根。

　　功率方程：dBM、dBV

　　應力方程：全橋(撓度)、半橋(撓度)、四分之一橋

　　第二步：配置掃描

　　具有掃描配置的靈活性始終是一件好事情。該軟件包上有幾種選擇：你可立即開始掃描，在觸發時開始掃描，或指定開始掃描的日期和時間，你也能確定何時完成掃描。你可以在數日內，甚至數周內運行掃描，以保證產品的可靠性。

　　該掃描可以在24 小時的周期內運行，因此能在長的時間周期內*估數據。

　　第三步：采集數據，為顯示和分析制圖

　　一旦掃描開始，你就有幾種如何顯示數據的選擇。你可實時地一邊采集一邊監視數據，也可等到采集完全部數據后，再把它輸出到另一種分析工具。

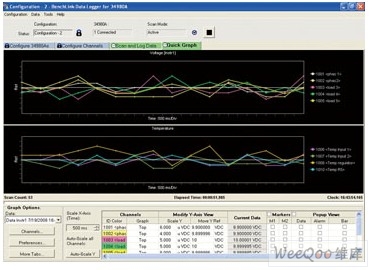

　　圖3：數據制圖

　　圖3中有兩幅不同的顯示圖形，你能在一幅圖上看到電壓測量結果，在另一幅圖上看到溫度測量結果。注意被測溫度如何直接用工程單位顯示。為便于辨別，不同通道用不同的顏色顯示。圖形數據使你更容易分析數據，你能從圖上識別異常現象，進行通道比較和看到變化趨勢。該工具支持具有統計和附加顯示選項的帶狀圖和柱狀圖，包括數據標記和報警指示，以及在單通道的AVG、MIN和MAX結果。

　　本文總結

　　綜上所述，光是采集數據往往是不夠的，使用正確的測量硬件和軟件工具能使工作更容易，也使數據更有意義。所使用的儀器應包括的特性有自動變換例程、數??算功能、報警和多通道輸入。提供軟件工具的儀器也使數據采集分析的設置和執行更加容易，軟件工具能幫助你配置測量設備，捕獲用于分析和顯示的數據。
