BERTScope系列產品顧名思義，就是融合了誤碼率測試儀(BERT)和示波器(Scope)的優點于一身的高性能、高度集成、易于操作高速串行系統的測量、驗證和調試工具，完全能代替?zhèn)鹘y(tǒng)的BERT完成誤碼率測試，并且還能實現眼圖分析、抖動分析等高性能示波器所能實現的指標測試。不僅能對Tx端信號進行抖動分析、誤碼相關性分析，還可以根據規范的要求，進行Rx端抖動、幅度容限測試。對于BERTScope系列測試方案之外的其他相近的方案來說，要實現相同的測量通常需要三、四臺不同的儀器組合才能實現。所以，從整體解決方案的角度而言，BERTScope大大降低了整體測試方案的成本，同時避免了多臺儀器組合使用中復雜的連接和校準問題，極大地提高了測試效率和精確度。

　　

?

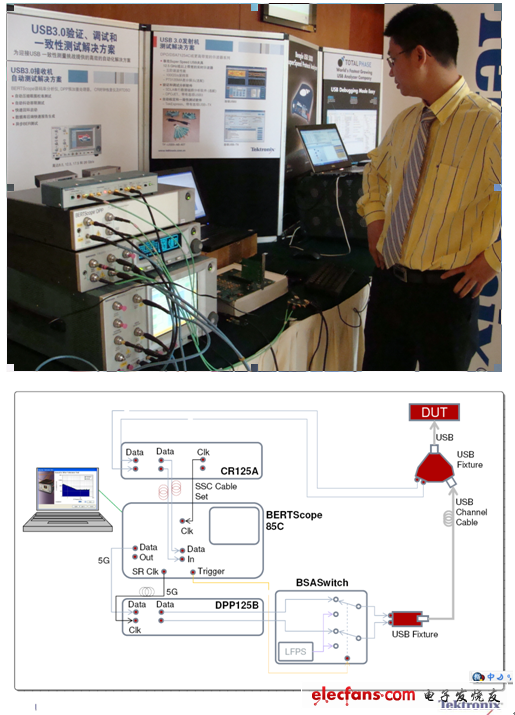

　　圖2：泰克BERTScope接收機測試方案的配置情況。

　　Sarah介紹了BERTScope USB3.0接收機測試解決方案的配置情況。如圖2所示，時鐘恢復模塊CR125A、數字預加重模塊DPP125B與BERTScope 85C誤碼率分析儀相結合，并配上夾具和線纜(泰克的USB3.0夾具可同時支持發射、接收機及線纜的測試)，主要提供了4大功能：

　　1.壓力模式發生/注入：隨機抖動(RJ)、正弦抖動SJ、擴頻時鐘(SSC)、預加重，并且是可編程的，輕松實現調試和特征化。

　　2.環回模式設置：自動化軟件可實現一次點擊就完成環回模式設置。

　　3.抖動容限測試：無縫處理時鐘補償特性(SKP)以實現準確的誤碼率測量;標準符合測試和搜索模式能幫助找到設備的Pass/Fail點。

　　4.自動化軟件：更多接收機測試的自動化軟件、報告生成、輕松找回和管理以往的測試

　　本次泰克春季創新論壇就邀請了亞太區一家知名的授權認證實驗室——百佳泰(Allion)為大家分享USB3.0認證測試的注意要點，并且他們也可提供USB2.0/3.0測試服務(所有USB3.0產品都必須通過USB2.0標準符合的測試)。百佳泰于***、日本、中國、韓國和北美等地設有實驗室，為各地的IT開發商提供當?shù)氐亩鄻踊?wù)。去年8月，百佳泰于深圳設立新實驗室，測試服務涵蓋USB、HDMI、DisplayPort、SATA等標準認證、以及獨家開發的固態硬盤(SSD)測試方案，和全球電視信號測量服務。

　　百佳泰業務總部協理歐勤圣先生表示：“百佳泰與泰克存在長期的合作關系。泰克的解決方案在確保我們一致性測試的質量和效率方面扮演著一個重要角色，并幫助我們?cè)谛袠I(yè)居于前沿地位。”
