研發工程師一般會使用各種仿真分析軟件，所以很多人認為購買4端口高性能網絡分析儀足夠，不需要多花2萬多美金購買PLTS軟件，因?yàn)樗麄冋J(rèn)為仿真分析軟件如ADS已經具備PLTS的功能。

　　在仿真分析方面，仿真分析軟件確實可以替代PLTS,如：TDR參數的轉換，眼圖/模板的仿真等。但是對于增強測試精度和便捷性方面，仿真分析軟件是沒法替代PLTS的，特別是用于高速背板測量時。測量高速背板時，校準是非常復雜的，同時又是特別重要的。

　　圖1是典型的高速背板，兩邊插的是測試夾具，用于連接測試儀器，如4端口網絡分析儀。要想精確衡量高速背板的性能，需要把兩邊的測試夾具的影響去掉，這是一件艱難的而重要的工作。

?

　　圖1. 高速背板及其測試夾具

　　校準的方法和精度如圖2所示。對于高速背板的測量，時域門，端口延伸，參考面校準，歸一化校準精度都不能滿足測試要求。用SOLT則只能校準到SMA連接器處，也不能滿足測試背板性能的要求，因?yàn)闇y(cè)試結果包括夾具的影響。

　　所以，可用的方法是TRL(或變種的LRM)，去嵌去或自動夾具移除。TRL校準采用者較多，但是準確設計TRL校準夾具是一件困難的事情。去嵌入，需要提供夾具的S參數，這個S參數測試同樣比較困難，一般只能用仿真軟件提取，但是精度又會降低。自動夾具移除方法比較簡單，但是只有PLTS軟件才能提供。

?

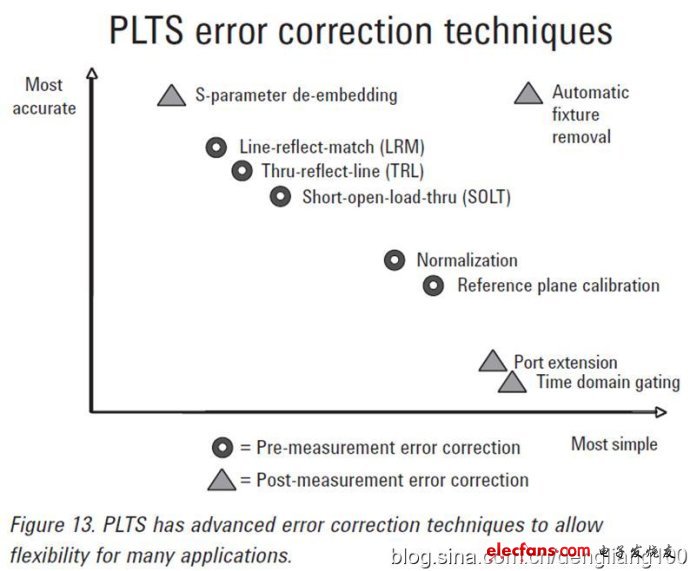

　　圖2. 校準方法和校準精度

　　針對這種需求，PLTS提供一個5XP選件，即提供校準方法和指南幫助用戶進行高速背板等高速互連的精確測量，主要包括下面3個方面。

　　1、TRL校準指南。

　　提供一步步詳細的指引，幫助用戶詳細設計TRL校準夾具，并且當用戶的TRL校準夾具制造后，驗證制造的夾具是否滿足要求。

?

　　圖3. TRL校準夾具設計指南

　　2、差分串?dāng)_校準指南。

　　移除測試夾具的兩根差分線內的串?dāng)_是一件非常困難的事情。這個工具就是幫助用戶一步步移除兩根線間耦合所導致的測量誤差。

?

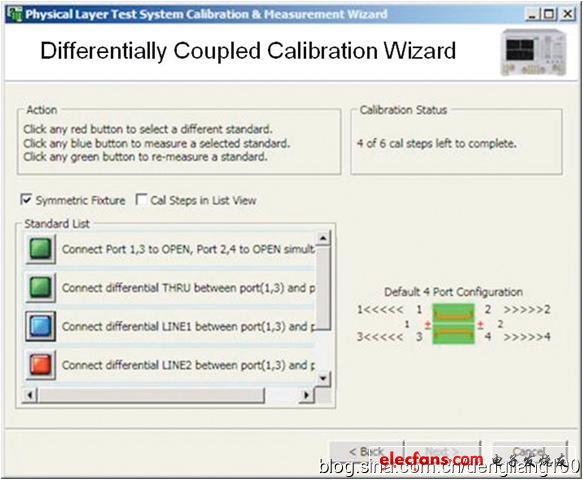

　　圖4. 差分線間耦合校準指南

　　3、自動夾具移除。

　　自動夾具移除時PLTS獨創的一個快速而且精度較高的校準方法。只要把兩個夾具對接一下，即可把夾具的影響去除。但是需要2個夾具的SDD21參數比較接近，才能保證測試精度。

?

　　圖5. 自動夾具移除

　　小結：

　　進行高速背板、高速PCB、高速數字電纜、高速數字連接器等高速互連的設計，需要用4端口高性能網絡分析儀精確測量其性能參數，PLTS軟件在校準方面做了很多的前期工作，使得成為一個必不可少的工具，幫助工程師進行精確的測量和后端分析。
