PC機調試軟件設計

一般DSP和單片機都提供了相應的串口以與其他處理器進行通信，這樣使得多處理器之間的通信成為可能。另外在很多現場測試的場合，工程技術人員都需要獲得某種形式的測量結果的硬拷貝，以便以后作為參考資料使用，或者設備報告發生錯誤動作時都需要查看以往的資料。在很多情況下，我們需要把測試儀器中的信號傳往PC機，而在另一些情況下，我們可能希望用PC機來對測試儀器進行控制，這兩種情況都要求該儀器具有通訊能力。也就是說，我們?cè)趦x器設計時必須裝有通訊硬件及其支持軟件。我們稱此通訊用軟硬件為“接口”。

本課題設計的系統所用ARM單片機LPC2138的P0.0和P0.1口的第一功能是ARM串口通訊接口，利用ARM的串口通訊接口，借助已設計完成的串口轉USB接口轉接模塊，通過PC機的USB接口實現的。而在該系統設計中加入上位機輔助調試功能的目的主要有：

在未裝機前，對功率分析儀信道質量，FPGA控制，ARM主要算法等系統主要功能進行調試。在未接入液晶顯示屏、鍵盤等外部輸入設備的情況下，仍能讓設計人員直觀的觀察到系統測量結果，方便進行有針對性的調試。

對校準表等系統參數的更新。由于校準表數據量大，根據儀器外部指令輸入特點，如果用鍵盤一一輸入，將非常費時。上層軟件提供數據輸入表格，將校準值直接貼入表格中，就可將校準表一次性寫入ARM的FLASH中，并且在設備使用中發現校準表需要改動時，只需用連接線接入計算機，就可以更新校準表。

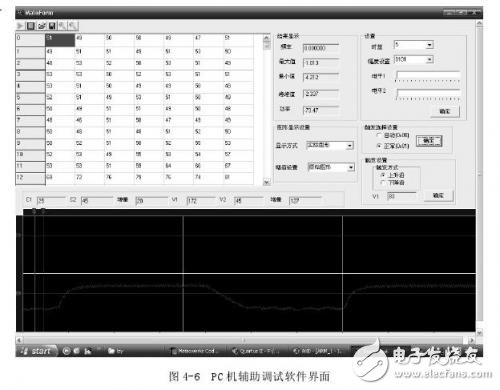

如上圖4-6所示，上位機輔助調試軟件設計功率分析儀一切功能，并利用上層軟件編程自由度大、上位機操作控制方便的特點，能夠很好的滿足系統調試，校準表批量寫入以及人機交互的主要功能。

液晶顯示控制

隨著通信、IT與多媒體市場的興起，耗電少、輻射低，易于攜帶的液晶（LCD）（liquid crystal display）成為手持儀器的首選。與CRT相比，液晶具有以下優點：

　　◆低功耗。極低的工作電壓，只有3～5V，工作電流在幾個UA/（cm）*2.因此液晶顯示可以和大規模集成電路直接匹配，使便攜式電子計算機、電子儀表成為可能。

　　◆平板型結構。液晶顯示基本結構是由兩片玻璃組成的夾層盒。這種結構的優點，一是在使用上最方便，無論大型，小型，微型都很實用。

　　◆被動顯示型。液晶顯示本身不發光而是靠調制外界光進行顯示。

　　◆顯示信息量大。與CRT顯示相比，液晶顯示沒有蔭罩限制，像素可以做得很小，這對于未來的高清晰度電視。是個理想的選擇方案。

　　◆易于彩色化。液晶彩色化，非常容易，方法也很多，更可貴的是液晶的彩色是可以在色譜上非常準確的復現，因此，不會產生色失真。

　　◆液晶顯示工作時，沒有電磁輻射。

　　◆長壽命。這種器件本身幾乎沒有什么劣化問題。因此壽命極長。

　　本項目選用的是TRULY公司型號為MSP-G320240DBCW的黑白顯示屏。它是320×240點陣的LCD.該液晶顯示屏集成了SED1335液晶顯示控制器，極大的方便了對液晶顯示屏的顯示控制
