設計了一種多通道頻率測量系統。系統由模擬開關、信號調理電路、FPGA、總線驅動電路構成，實現對頻率信號的分壓、放大、濾波、比較、測量，具備回路自測試功能，可與主設備進行數據交互，具有精度高、可擴展、易維護的特點，有一定的工程應用價值。

頻率測量電路是很多檢測與控制系統的重要組成部分，在航空機載計算機領域具有廣泛的應用環境。隨著檢測與控制系統復雜程度的提高，頻率測量電路也被提出了新的要求，例如多通道實時采集、高精度測量等。FPGA的特點是完全由用戶通過軟件進行配置和編程，從而完成某種特定的功能，且可以反復擦寫，因此，以FPGA為核心進行電路搭建已成為當前數字系統設計的主流方法。本文利用FPGA設計了一種多通道頻率測量系統，易于擴展，精度較高，符合實際的需求。

1系統硬件設計

系統硬件由模擬開關、信號調理電路、FPGA及其外圍電路、總線驅動電路構成。

模擬開關完成對頻率信號輸入通道的切換，當系統處于正常工作狀態時，外部輸入的正弦信號經模擬開關進入后級電路，進行頻率測量；當系統處于自測試狀態時，由FPGA產生一個頻率恒定的方波信號，該信號經模擬開關進入后級電路進行頻率測量，通過對比設定頻率和測量頻率的一致性來監測整個系統是否存在故障點。

信號調理電路完成對正弦信號的前級處理，設計準則是滿足全頻段信號的調理需求，分以下幾級電路：1）使用3個阻值相同的電阻對正弦信號進行1/3分壓，防止高頻信號的幅值超過放大器及比較器的輸入電壓閾值；2）使用儀表放大器對正弦信號進行放大，原因是低頻信號的幅值低于比較電壓，如果不進行放大就不具備比較意義，而且放大器具有輸出電壓飽和特性，不會造成放大器的輸出電壓超過比較器的輸入電壓閾值；3）使用運算放大器及分立的阻容對正弦信號進行二階RC濾波；4）使用比較器將正弦信號轉換成方波信號，供FPGA采集。

FPGA及其外圍電路是整個測量系統的核心。外圍電路包括以下幾個部分：1）電源轉換電路，將5V電源轉換為FPGA工作必需的3.3 V及2.5 V電源；2）程序存儲器電路，負責存儲可執行邏輯代碼，供FPGA工作時調用；3）JTAG接口電路，方便開發者進行可編程邏輯的燒寫和調試。FPGA主要完成以下幾個功能：1）產生1路用于系統自測試的幅值為3.3 V、頻率為100 Hz的方波信號；2）進行邏輯譯碼，根據總線指令控制模擬開關及總線驅動芯片的動作；3）對輸入信號進行數字濾波，測量信號頻率，并將計算結果送到數據總線上供主設備采集。

總線驅動電路是測量系統與主設備進行數據交互的橋梁，完成FPGA電平與LBE總線電平之間的相互轉換，并配合讀寫時序控制數據的流通方向。當測量系統不需要與主設備進行通信時，關閉輸出使能開關，保證測量系統的數據不會干擾到總線數據。

系統硬件結構框圖如圖1所示。

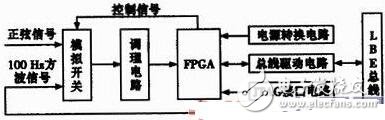

圖1 系統硬件結構框圖

2可編程邏輯設計

2.1測頻公式

測量頻率的方法主要有兩種：

1）測頻法。在給定時間T（N個基準信號f0）內對被測信號進行周期計數，計數值為M，則被測信號的頻率為：

由式（4）可以看出，在基準脈沖f0一定的情況下，頻率越低，相對誤差越小。

綜上所述，測頻法比較適合高頻信號，測周法比較適合低頻信號。本系統測量的正弦信號頻率范圍為20～3 300 Hz，為了提高測量精度，選用測周法的思想設計可編程邏輯電路。

2.2可編程邏輯設計

可編程邏輯采用模塊化的設計思想，根據不同數量的通道需求，重復“調用”測頻模塊，配置邏輯電路，便于進行功能擴展。測頻電路的原理如圖2所示，圖中帶有“D”字樣的功能塊表示D觸發器，帶有“mux”字樣的功能塊表示多路選擇器，帶有“count”或“cnt”字樣的功能塊表示計數器。

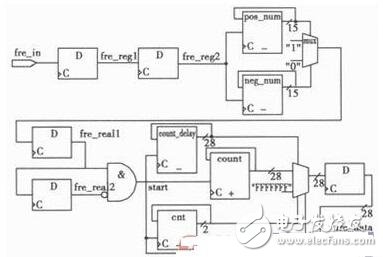

圖2 測量電路原理圖

頻率測量的過程主要分為四個步驟：輸入信號同步、數字濾波、頻率計數、計數值輸出。

1）由于輸入被測頻率信號fre_in為異步信號，因此需要經過兩級同步器對其進行同步處理，得到同步后的頻率信號fre_reg1、fre_ reg2.

2）由于系統時鐘頻率為33 MHz，被測頻率信號的頻率相對較低，為了減少毛刺對頻率測量的影響，同時達到系統要求的可測頻率范圍，可對同步后的頻率信號進行濾波處理，其上限截止頻率設為3 300 Hz，濾除毛刺信號，生成真實的被測頻率信號。其實現方法為：設置兩個減法計數器pos_num和neg_num，分別在fre_reg2的高電子和低電子期間進行計數，其初始值均為4999.當pos_num和neg_num均可計數到0時，說明fre_reg2信號的頻率不超過3300Hz，生成真實的被測頻率信號fre_real1信號；如果pos_num和neg_num計數值不能達到0，則說明fre_ reg2信號頻率大于3 300 Hz，將被視為毛刺信號被過濾掉。
