示波器作為電測行業最基本的綜合性儀器，在設計和制造應用領域里也十分廣泛，從半導體到特種材料，從機加工到電子設計無所不涉及。然而，隨著科技及市場需求的快速發展，工程師們需要更好的工具，迅速準確地解決面臨的測量挑戰。作為工程師的眼睛，數字示波器在迎接當前棘手的測量挑戰中至關重要，人們也從未停止對示波器進行卓越品質研發的步伐。

2018年5月8日，力科公司推出了新一代高分辨率示波器—WavePro HD，性能達12Bit高清分辨率和8GHz帶寬，實現了低噪聲和高信號保真度。WavePro HD示波器具有高達5 Gpts的快速響應和易于瀏覽的采集存儲器，這也是業界首創的指標，可以長時間捕獲極其精細的波形細節，深入而強大的分析工具包可以快速洞察系統的行為。

所有WavePro HD示波器都配備15.6寸、1920 x 1080電容式觸摸屏和Teledyne LeCroy強大的MAUI用戶界面，可以實現直觀、高效的多點觸控操作。 WavePro HD有四種型號，帶寬從2.5 GHz到8 GHz，均具有高達20 GS / s的采樣率。

當高精度遇上8GHz帶寬

“在過去，無論任何一家公司的示波器ADC的倍數都維持在8Bit，這已成為業界的“規范標準”。”力科公司中國區總經理張鵬解釋道，“對示波器來說，作為測量高速信號的分析儀器，精度和測試速度都是至關重要的因素，但這兩種因素也是相互駁斥的。測試的速度高，精度就很難保證，而要保證高分辨率的精度，帶寬就受到了限制。因此在很長一段時間，示波器的倍數都保持著8Bit的精度?！?/p>

據張鵬介紹，所有示波器廠商都會對此進行研究，但遺憾的是，目前的方案不是簡單地將10Bit或12BitADC放入傳統的8Bit信號路徑，就是使用軟件技術犧牲帶寬以獲得更高的分辨率。而現在WavePro 采用了HD 4096技術，則可在全帶寬下提供最高分辨率和最低噪聲，而且沒有任何的折中平衡。新款示波器擁有12Bit ADC，相比傳統的8Bit示波器具有更高的分辨率，同時又在高分辨率ADC上實現了8GHz的帶寬和20GS/s的采樣率，是目前為止算業界最高指標。

不放過任何細節

通過更高分辨率的ADC、高性能輸入放大器以及低噪聲架構，示波器實現了更為理想的信號路徑。

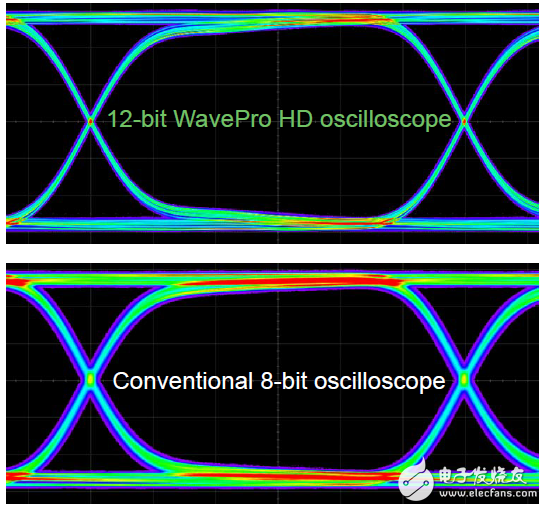

相比8位示波器，更清晰、更準確、更精細的產品，確保了對寬動態信號有著更好的捕獲及分析能力，更容易發現問題所在?！坝脩粢坏w驗過12Bit產品后，可能再也不會回到傳統8Bit的示波器了?！睆堸i說道。

存儲深度不打折

配備5Gpts的采集存儲器，WavePro HD示波器可以捕獲長時間的事件，同時保持著長存儲深度和高采樣率，以便查看更細微的細節，包括毫秒級的趨勢和皮秒級的故障，另外，以20GS/s的采樣率采集250ms的數據，并始終保持12位分辨率，用戶可獲得最佳體驗，無需在采樣時間和采樣率之間做折中平衡。

此次WavePro HD繼續沿用OneTouch（一次觸摸）觸摸系統，使得測量設置達到想象不到的簡單，能以最少的時間、最快的速度即可洞察到復雜信號中的異常問題，讓用戶充分感受到MAUI的One touch 的界面所帶來的直觀便利的操作體驗；除此之外，光標/調整旋轉按鈕-啟用和定位光標或調整設置和參數時，無需打開菜單即可操作；這一系列全新的搭配不僅簡化了測量設置，還極大的提升了效率和直觀性。

強大又專業的工具箱

Teledyne LeCroy提供了多功能軟件包為WavePro HD配備所有驗證和調試所需要的工具箱。

在嵌入式計算機系統測試方面，WavePro HD擁有卓越的能力，WavePro HD可在任何高速和低速信號（包括電源配送網絡（PDN）信號，模擬傳感器輸入、數字和串行數據信息）之間執行業界最佳的長時間捕獲因果分析， 當與Teledyne LeCroy功能強大的深度分析工具箱配合，可以完成高速串行數據抖動分析和一致性測試，用戶可輕松獲得深度嵌入式計算系統的理想調試和分析方案并給予用戶更加深度全面的測試效果。

在電源完整性調試和分析方面，憑借WavePro HD擁有的高帶寬，高分辨率的特性，它能夠驗證和調試電源供電、輸出和消耗的各個方面，確保了完全的可靠度；更加值得驚嘆的是，WavePro HD 12位示波器將HD4096技術的高信號保真度引入到高速串行分析中，實現了極低的本底噪聲和抖動的精確測量。

此外，在EMC脈沖表征、串行數據抖動和噪聲分析以及接口支持方面，WavePro HD都有著不俗的表現。

現如今，示波器的主要用途在不斷的變化中，必須靈活地適應新的應用環境。此次Teledyne LeCroy（力科）發布的新款高分辨率示波器從技術指標上看，是一次全新的突破，而且從技術指標引申出來的新技術和新應用，更是該款示波器的競爭價值所在。
