工作原理：

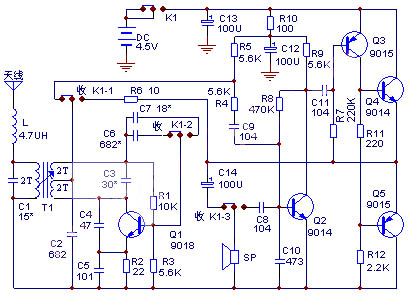

如圖，Q1高頻管的集電集到發射極接有C4正反饋電容，這個正反饋信號會使用電路產生高頻振蕩，同時，由于天線會接收到空中的電磁波，并通過L加到T1，使得Q1能根據空間電磁破的變化而振蕩也發生變化，起到靈敏度極高的超再生檢波作用。超再生檢波出來的音頻信號通過R4C9傳輸?shù)絈2進行前置放大，經過前置放大后的信號就可以再經Q3推動、Q4、Q5功率放大去推動SP揚聲器發出聲音了，這就是對講機的接收過程。通過調節T1的磁芯、C1、C3、C4還可以改變接收信號的頻率，當接收頻率剛好等于當?shù)貜V播電臺的頻率時，還可以當收音機用。
當需要講話時，請接下“收”開關，這時，SP喇叭原本是接在輸出發聲的，現在變成了當作話筒來拾取音頻信號了，SP的音圈隨著聲音的振動感應出微弱的電信號經過Q2放大，再經過經Q3推動、Q4、Q5功率放大后加到了Q1的集電集，Q1的集電極電壓會隨著聲音的變化而變化，經過，導致了Q1的高頻振蕩信號幅射到空音的強弱也在隨聲音變化而變化，這時本機就相當于是一個小小的無線發射臺了。

因此，本對講機要保證發射的頻率和接收的頻率是一樣，才能完成對講，因此本元件包給大家配了多只電容，可以確保大家安裝后都能可靠的對講。說明：剛裝好的電路板，隨便接上一根天線一般就能在幾米內對講，這是本站能保證的。然后，請大家慢慢拉開距離，越調試得好，距商就越遠，需要更遠的距離，請配更好的天線和更高的電源電壓，這還需要大家自己去控索。
