變?nèi)莨苷{(diào)頻無線發送器的制作及電路

工作原理

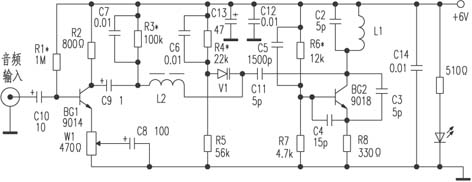

　　如圖所示，整個發送器由低頻放大、變?nèi)莨芷谩⒄袷庪娐方M成。音頻信號由ＢＧ１放大后，送至變?nèi)莨?，使其容量隨信號變化，對振蕩電路直接調頻，消除了采用三極管結電容調頻的寄生調幅現象，諧波成分少。已調頻的射頻信號直接由Ｌ１向空間輻射。

元器件選擇
　　電感Ｌ１用∮１ｍｍ的漆包線在∮８ｍｍ的圓管上繞５匝，脫胎空心。Ｌ２用∮０.１～０.３ｍｍ的漆包線在１／４Ｗ阻值大于１００ｋΩ的碳膜電阻上繞１００匝而成，接頭焊于電阻兩端，Ｃ２、Ｃ１１、Ｃ４、Ｃ３、Ｃ５應采用優質瓷片電容。電阻均用１／８Ｗ，０.０１μＦ的退耦電容用普通瓷片電容即可。

安裝與調試
　　建議采用腐蝕法制作電路板，先焊接阻容元件，再焊接半導體元件，焊接完畢檢查無誤后，通上＋６Ｖ電源，測９０１４發射極對地應有０.４７～０.９Ｖ的電壓，若不對，應調整Ｒ１。再測９０１８發射極對地應有１～２Ｖ的電壓，若不對可調整Ｒ６，再測變?nèi)?a target="_blank">二極管兩極應無電壓，或兩極電壓差小于０.２５Ｖ。若兩極壓差過大，可調整Ｒ３或Ｒ４。調整上述項目后，打開收音機ＦＭ段，收到發送器發射的信號，拉開至５米以上距離，若找不到發送器發送的信號，可調整Ｌ１，拉伸Ｌ１，基波頻率上升，壓縮Ｌ１，基波頻率下降，使發送器發射頻率避開當?shù)仉娕_，又能可靠接收。再接上單放機等設備的輸出信號，仔細調整Ｗ１，使音樂在大音量時不失真為好（不可將單放機等設備音量開至最大，而要開在常用的音量位置）。以上項目調整完后，調試基本結束，將其裝入結實的塑料或木盒中（不可用金屬盒），加以裝飾，用來聽音樂或作電視伴音發射器，均與ＦＭ電臺信號無異，清晰、穩定，可以稱得上是一支“業余的專業發送器”。且無需天線，體積又小，由于在家中使用無須擔心發射距離。
　　本人用它作電視伴音發射器，將音頻輸入接電視機的音頻輸出，用６Ｖ蓄電池供電，用一鱷魚夾作開關。電路板用橡皮筋綁在電池上，連續用幾十天，也不必?fù)?dān)心電量用完。
實驗點評
　　本發送器制作簡單，性能可靠，成本低。具體制作時，筆者所用電路板為高頻損耗小的環氧板，調試好后，各線圈均采用優質高頻蠟封，效果很好。５ｐＦ的電容可用雙面敷銅板代替（按１ｐＦ＝１平方毫米計算）。
