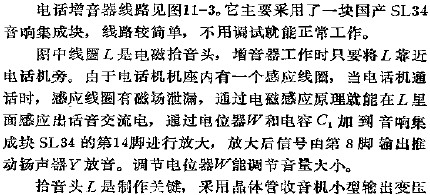

電話增音器是利用電磁感應原理,能將微弱的電話聲音放大,聲音響亮清晰.使用電話增音器對提高長途電話,農村電話的通話質量有特別明顯的效果,它還能適用于小型電話會議,便于電話記錄.增音器還設置了錄音插孔,便于錄音機記錄電話內容.

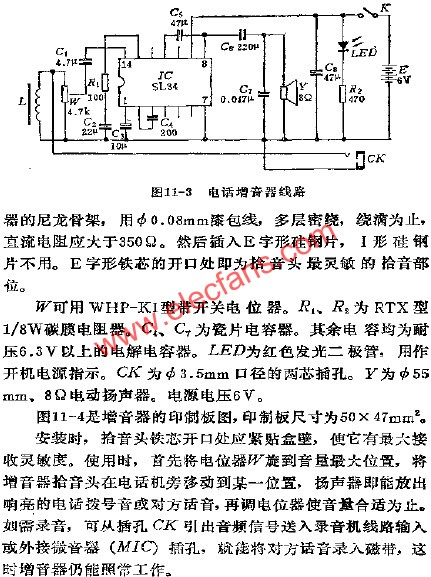

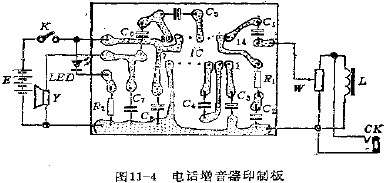

電話增音器電路圖
- 增音器(6735)
