圖象降噪電路圖

圖象降噪電路:當我們接收到的電視信號較弱時，電視屏幕上顯示的圖象就疊加上一層“雪花”，這種“雪花”點其實是信號中的噪聲所形成的，這些“雪花”噪點影響著我們的收看，特別在大屏幕的電視機此種現象就更嚴重了。為此在大屏幕彩電中，為降低信號的噪聲改善圖象質量，加入了圖象降噪電路，這種電路有兩種基本形式：挖心電路和插入降噪濾波器電路。

一，挖心電路：

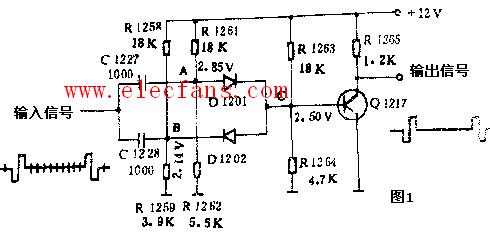

我們知道圖象中的噪聲電平相對于圖象信號電平小，所以如果在電路中插入這樣一個電路，當信號電平小于某一個值時，電路處于關閉狀態，這樣就可以將視頻信號中幅度較小的噪音信號抑制掉了，從而起到了降噪的效果，挖心電路就是實現這種功能的電路，它等效于將輸入信號的“中心部分”挖掉了，故稱“挖心電路”，此電路可以用二極管或三極管構成如圖1，其中A點的電壓為2.85V,B點的電壓為2.14V,C點為2.5V,可見靜態時D1201,D1202因其正偏電壓少于0.6V而截止.根據電路原理可知道只有幅度大于3.1V左右的信號才能通過D1201和D1202(D1201過信號的正半周,D1202過信號負半周),而噪聲的幅度小不滿足上述條件所以噪聲分量不會在C點產生輸出.這種電路典型應用的IC是M51494L。

二，插入降噪濾波器電路：

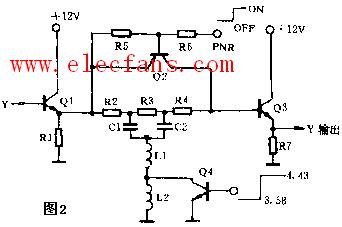

此電路是在亮度通道中插入圖象降噪濾波電路來完成降噪的功能如圖2，其中R2-R4，C1，C2及L1，L2為4.43/3.58MHZ陷波器,Q2為開關管受降噪開關信號的控制,Q2導通時取消降噪功能,Q2截止時亮度信號經Q1緩沖后通過陷波器濾除高頻噪聲再經Q3緩沖輸出送至下一級電路.此電路主要是抑制彩色信號對亮度信號的干擾。
