單相能量回收邏輯反相器電路

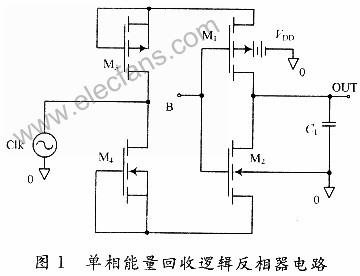

如圖1所示。M1和M2的連接方式與傳統的靜態CMOS邏輯電路相似。不同的是電源不再是恒定不變的，而是用一個正弦信號代替，這個信號同時起到同步電路工作的作用，因此又稱作電源時鐘。M3和M4連接成二極管的形式用來控制充放電的路徑。

　　當輸入信號B為邏輯“O”時，M1導通，M2截止。正弦信號正半周時，通過M3和M1向負載電容充電，一旦電容充電到最大值，M3能夠阻止電容向輸入正弦時鐘信號放電，輸出保持在高電平不變。當輸入信號B為邏輯“1”時，M1截止，M2導通。正弦信號負半周時，負載電容通過M2和M4向輸入正弦時鐘信號放電，一旦電容放電到最小值，M4能夠阻止輸入正弦時鐘信號向電容充電，輸出保持為低電平不變。
