最簡單的RC振蕩電路圖（六）

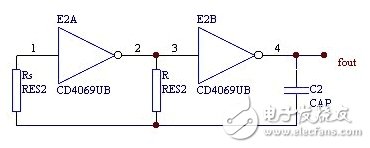

加補償電阻的振蕩
加補償電阻的振蕩
T≈（1.4～2.2）R*C，電源對頻率的影響減小，頻率穩定度可控制在5%。
最簡單的RC振蕩電路圖（七）

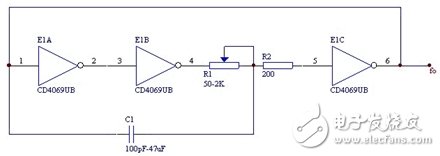

環行振蕩器
環行振蕩器
采用TTL反相器，頻率可達50MHz。
最簡單的RC振蕩電路圖（八）

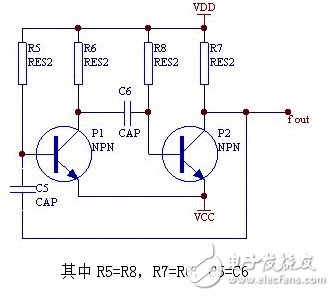

采用兩三極管構成的振蕩器
其中R5=R8，R7=R6，C5=C6。
