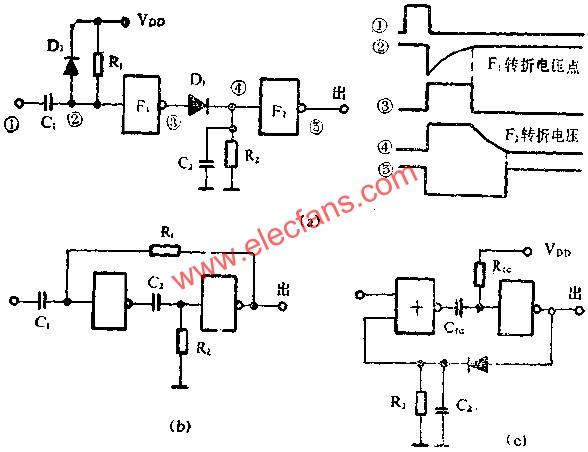

門電路組成單穩態電路圖

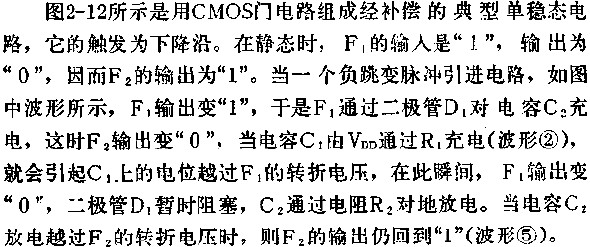

圖中B和C是兩個不同的單穩態電路，B是微分型下降沿觸發的單穩態；C是上升沿觸發的單穩態。圖中B和A一樣，輸出脈沖的負跳變返回到輸入，但這個電路不需要外接二極管。C是正跳變返回到輸入。

閱讀全文
