ECL或非門組成振蕩器電路圖（一）

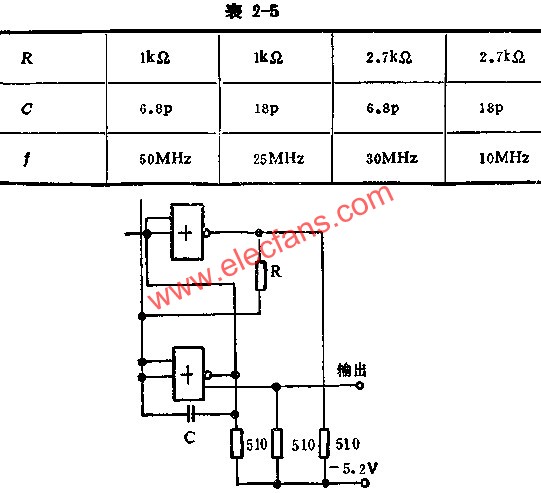

圖中所示是用ECL或非門組成的振蕩器（一）。

用ECL單門電路或雙門電路和RC定時網絡，可以方便地組成振蕩器。實際應用中經常用種電路來產生方波信號，對ECL組件進行功能測試和動態參數測試。表中是對圖中線路的實測數據。
