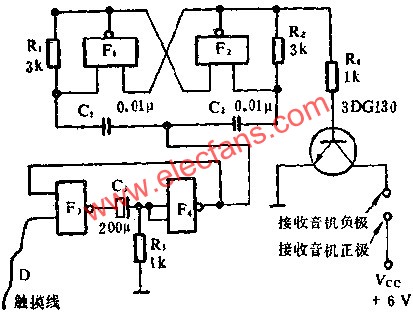

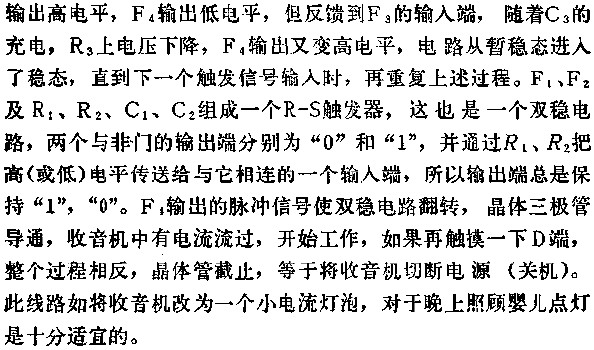

用與非門組成觸摸開關，具有小巧、功耗低等優點，十分適合晶體管收音機之類的小電流用電器作無觸點開關用。圖中所示是由它組成的線路。圖示線路F3、F4、C3、R3組成單穩態觸發器，但它只有一個穩定狀態，外加觸發信號從D端輸入時，F(xiàn)3
與非門組成觸摸式開關電路圖
