在線阻抗測試儀電路圖

當電阻焊在線路板上時,用萬用表直接測量其阻值顯然讀數是不準確的,因?yàn)殡娮璧牟⒙?lián)效應影響了其準確性.采用運放SF741可以組成一個線路極為簡單的在線阻抗測試儀,可不必得下電阻,而又能準確地測定其阻值大小.

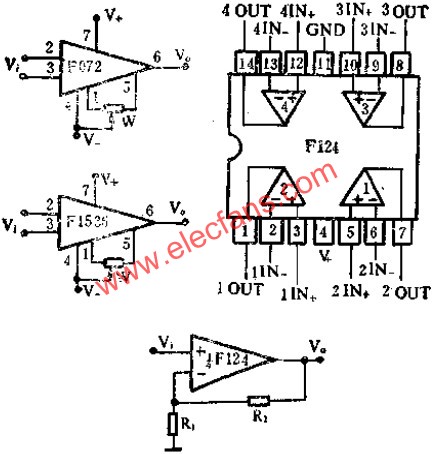

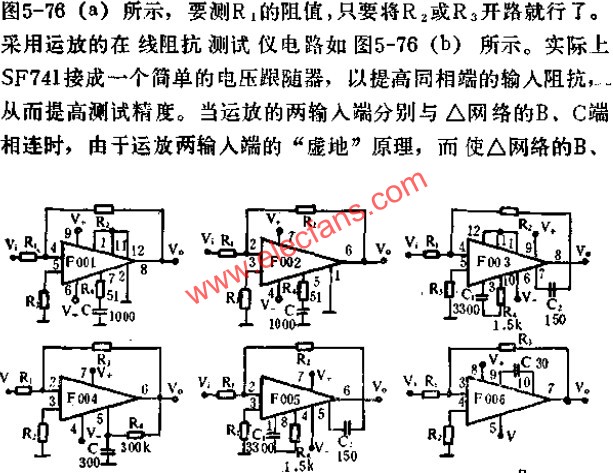

運放典型接線圖 www.makelele.cn

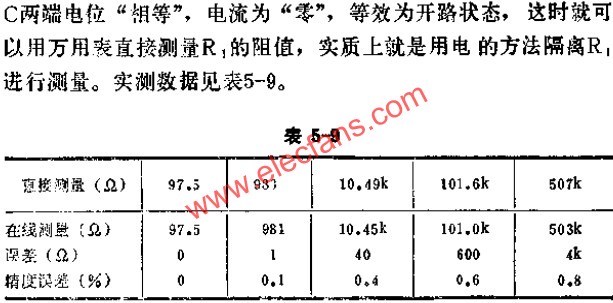

在線阻抗測試儀實測數據表 www.makelele.cn
