門磁語音提醒電路
1、應用場合：電房、電箱…………等有電危險的場地；提醒操作人員注意安全。
2、功能要求：觸發一段語音“注意有電”連續報十次，中間插入100毫妙的靜音。
3、電路工作原理：通過一個磁性開關觸發語音芯片發出報警語音。本電路的功能是當工作人員打開電箱門時，磁性開關斷開，觸發語音芯片發出“注意，有電”連續十次。
電路原理圖如下：

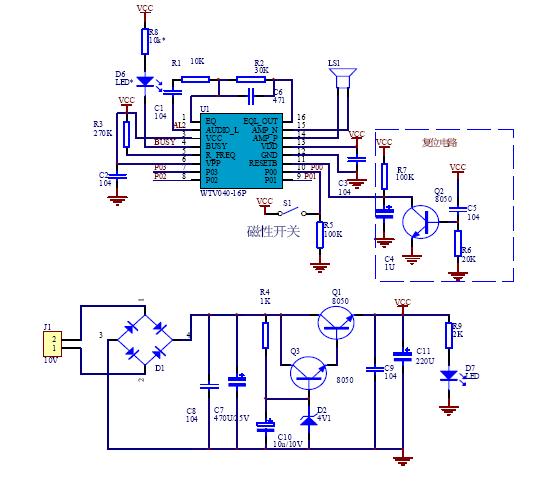

門磁語音提醒電路圖
