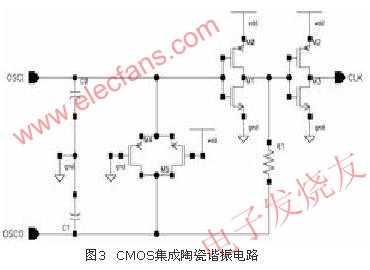

CMOS集成陶瓷諧振電路圖

CO兩端接陶瓷諧振器，和C0、C1一起構成選頻網絡，同時再次提供180度相移;R0是反饋電阻，為放大器的輸入提供偏置;R1為相位補償電阻，其大小由M0和M1的尺寸決定，在頻率比較低的應用中，R1甚至可以為0。選用不同特征頻率的陶瓷諧振器后，這個電路就可以產生相應的振蕩頻率。M2和M3構成輸出緩沖電路，可以增大振蕩器的振蕩幅度和負載能力，同時把振蕩整理成方波形式輸出。由于反饋電阻R0一般較大，為106歐姆級，所以在CMOS集成電路設計中，常用傳輸門代替此電阻，減少芯片面積，降低功耗，如圖3所示。
