自學習紅外遙控器的設計與實現

給出了自學習紅外遙控器的一種設計，采用測量脈沖寬度的原理，適用于大多數電子產品的遙控器。介紹了轉發紅外信號的方法。

關鍵詞：紅外遙控，單片機，紅外信號
　　紅外遙控在家電產品中有廣泛應用，但各產品的遙控器不能相互兼容，目前市面上常見的萬能遙控器只能對某幾種產品進行控制，不是真正的“萬能”。本文利用單片機對遙控器的發射信號的波形進行測量，然后將測量的數據回放，由于只關心發射信號波形中的高低電平的寬度，不管其如何編碼，因此做到了真正的“萬能”。

1　發射信號波形的測量
　　所有紅外遙控器的輸出都是用編碼后的串行數據對38kHz～40kHz的方波進行脈沖幅度調制而產生的。如果直接對已調波進行測量，而其脈寬只有20多微秒，由于單片機的指令周期是微秒級，會產生很大的誤差。因此，先要對已調波進行解調，對解調后的波形進行測量。

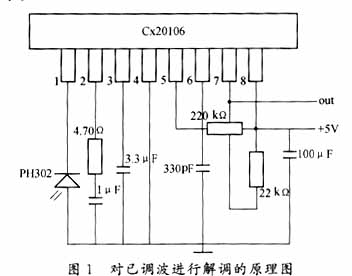

　　用CX20106對已調波進行解調，原理圖如圖1所示。

??? 將CX20106解調出的遙控編碼脈沖直接連入8751單片機的和T0腳，定時器T0和T1都初始化為定時工作方式1，T0的GATE位置位。每次外部中斷首先停止定時，記錄T0、T1的計數值，然后將T0、T1的計數值清零，并重新啟動定時。T0的值即為高電平脈寬，T1～T0的值為低電平脈寬。T0、T1與紅外編碼信號脈寬的對應關系如圖2所示。
??? 測量波形的外部中斷服務程序的流程如圖3所示。

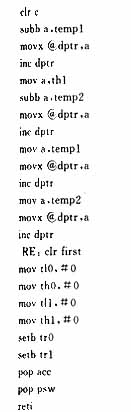

　　測量波形的外部中斷服務程序如下：

2　測量數據的回放
　　只需用所測數據周期性地改變P1．0，就可以得到原來的遙控編碼脈沖，流程如圖4所示。
3　產生遙控發射信號

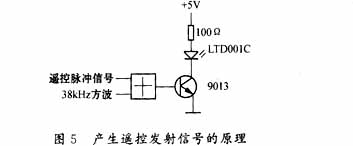

　　用遙控脈沖信號調制38 kHz方波，然后將已調波放大，驅動紅外發光二極管，就可以得到遙控發射信號。調制可用一個或門實現，38 kHz方波可用8751的定時器T1產生。如圖5所示。

　　有些遙控器的載頻可能是40 kHz，只須稍微加大發射功率仍然可用38 kHz載頻使其接收電路動作。
4　其他輔助電路
　　要制作一個實用的可學習遙控器還必須定義功能鍵，由于測量數據比較多，還需要擴展外部RAM，限于篇幅，這里不再贅述。筆者已對目前市面上常見品牌的彩電、影碟機、錄像機、投影儀、空調器等進行過實驗，均實現了準確的接收和轉發。

1　何立民．單片機應用系統設計．北京：北京航空航天大學出版社，1990
