智能無線防盜報警器的設計實現　

本文設計的無線防盜報警器利用單片機控制，功能強大，并且易于擴展成多用途的智能家居系統。
　　1系統硬件電路
　　1.1總體結構
　　智能報警系統硬件總體結構如圖1所示，主要包括中央控制器、發射接收模塊、DTMF(雙音多頻)模塊、語音模塊、電話接口模塊等。

?????
　　系統硬件總體結構圖
　　點擊此處查看全部新聞圖片
　　1.2中央控制器
　　選用AT89C51單片機，電路見圖2。P3.2(INT0)連接防盜探測器，用來檢測盜情，如果盜情發生，觸發外部中斷0。P2.1連接語音電路，實現語音的回放控制。P2.3連接電話接口芯片，實現模擬摘掛機控制。P1.0輸出模擬遠程控制。P1.4連接報警蜂鳴器。P0.0～P0.3分別與MT8888的D0～D3相連，用做數據總線。P2.0與MT8888的RS0相連，控制MT8888內部寄存器的選擇。P2.7與MT8888的CS控制MT8888的選通。P3.3(INT1)連接電話接口芯片的24腳，用來檢測振鈴。P3.6、P3.7分別與MT8888的WR和RD相連，控制MT8888的讀寫操作。

????
　　中央控制器電路
　　1.3探測器及無線發射、接收電路
　　探測器選用無線門磁，由一塊永磁體和門磁主體(內部有一個常開型的干簧管)兩部分組成。無線發射電路包含在門磁主體內，接收部分為超再生模塊電路，PT2262／PT2272組成編、解碼芯片對。當永磁體離開干簧管一定距離后，探測器立即發射包含地址編碼和自身識別碼(數據碼)的315 MHz高頻無線電信號，接收電路通過識別這個無線電信號的地址碼來判斷是否是同一個報警系統的，然后根據自身識別碼，確定是哪一個探測器報警。
　　1.4 DTMF收發電路
　　報警器電路與用戶電話機共用一條電話線。選用MT8888型DTMF收發器，與單片機及語音電路組合，實現各種電話信號音的檢測，進行自動撥號；或者解碼遠程電話按鍵信號，傳送到單片機，實現遠程控制。電路如圖3所示。

???????
　　DTMF收發電路
　　1.5語音電路

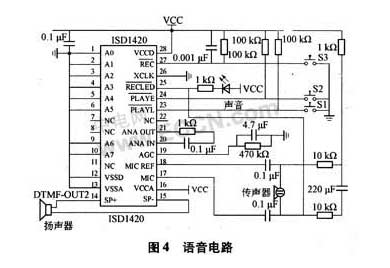

　　選用ISD1420作為基本錄、放音電路，所有的地址線均設置為0，放音的起始地址是0。當按住S3鍵，錄音開始，數據從0地址開始存儲，直到存儲器滿或按鍵松開為止。當按下S1鍵，則開始放音。電路見圖4。

?????
　　語音電路
　　1.6電話接口電路

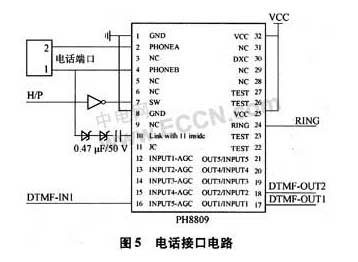

　　電話接口電路如圖5所示。

?????
　　電話接口電路
　　DTMF收發電路、語音電路均需要通過電話接口電路與外界相連，選用PH8809電話接口芯片。
　　2系統軟件
　　2.1主程序流程

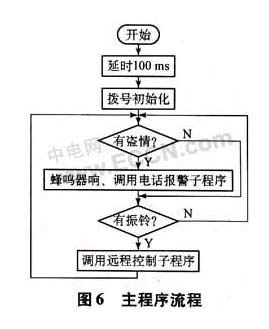

　　系統通過單片機控制，在有盜情時，啟動蜂鳴器電路，同時自動撥打預先設定電話報警；或者接受遠程控制。主流程如圖6所示。

?????
　　主程序流程
　　2.2電話報警子程序流程

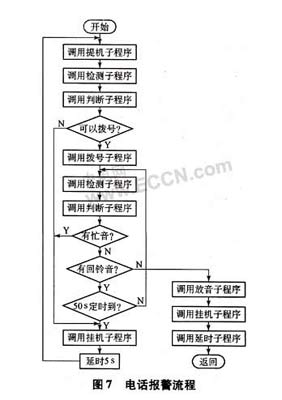

　　電話報警流程如圖7所示。

???????
　　電話報警流程
　　點擊此處查看全部新聞圖片
　　檢測子程序用來獲取提機后的回音信號，得到一個計數值。判斷子程序根據程控交換機的標準確定檢測到的回音是撥號音、忙音、回鈴音。撥號子程序在可以撥號條件下?lián)艽蝾A(yù)先設定電話，若對方為占線或響鈴后無人接，則延遲一段時間，等候下一輪續撥。放音子程序在撥打的電話接通后，將預先錄制的報警語音回放出來。
　　2.3遠程控制子程序流程
　　遠程控制子程序流程如圖8所示。

????????
　　遠程控制流程
　　沒有盜情發生，戶主打回電話時，檢測到有振鈴，設定幾次振鈴還沒人接聽時，系統自動提機接通電話，等待戶主通過電話機鍵盤輸入命令，通過DTMF把命令傳送到主機，解碼后完成各種遠程控制動作。
　　3 結束語
　　本智能防盜報警系統功能完善、安裝方便、容易應用。換接其他傳感器，例如火、溫度、煙霧探測器，就可作為防火報警系統使用。另外，通過擴展外部的存儲器、主機的探頭接口數、顯示模塊、語音電路等，可使系統智能化程度更高、功能更強。
