I系列LSE應用工作原理

本文僅就Ⅰ系列負載傳感器LSE的應用原理、基本電參數及有關注意事項，連同新開發的一些應用電路介紹給廣大電子愛好者。

負載傳感器（簡稱LSE）是專門用于監測電源設備輸出端負載接通與斷開的敏感器件，國內的生產廠家目前已研制開發了三個系列的負載傳感器產品，即Ⅰ系列通用型（廠家的設計思想是專門用于逆變器中作空耗節能傳器）；Ⅱ系列是專門用于調壓器設備的；Ⅲ系列是直流負載傳感器（廠家的設計思想主要用于錄音機中作節能與保護用的傳感器）。

I系列LSE應用原理

　?、裣盗胸?fù)載傳感器屬通用型器件，可應用于任何變電裝置上，由于工作時需要一組直流電源，所以用在有直流電源的逆變器上最為方便，它可以直接用該直流電源?；竟δ苁抢秘?fù)載傳感器直接控制逆變器中的振蕩電路的電源通斷，從而實現自動開機與關機，達到節能的目的。

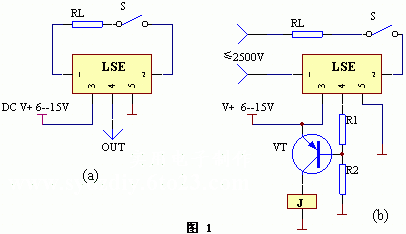

　　Ⅰ系列負載傳感器的應用原理接線圖如圖1(a)、(b)所示。在負載傳感器LSE的①、②腳間串接一只負載RL（不需加上電壓），在LSE的③腳加上直流電壓（DC6－15V），LSE的⑤腳接地，閉合開關S，此時LSE的④腳上有電流輸出。另外，還可以在LSE的①、②腳間串入負載RL，并接入小于2500V的交流或直流電路中，閉合開關S，此時LSE的④腳上有電流輸出，三極管VT截止，繼電器J處于釋放狀態。斷開開關S，此時LSE的④腳輸出低電平，三極管VT導通，繼電器J勵磁吸合。
　　I系列負載傳感器共有5只引腳：①、②腳為回路通斷檢測端；可串接于0－2500V交直流電路中。③腳為電源正極端；使用6－15V的直流電源。④腳為輸出端；廠家推薦參數最大為50mA。（經實測隨著③腳電壓的升高，④腳的輸出電流最大可達80mA）。⑤腳為接地端。該傳感器的動作靈敏度為50K（即負載RL的內阻小于50K時即可動作）。靜態損耗電流小于30uA；額定負載電流由器件所標型號確定，見表所示。

在使用該器件時，務必注意以下事項：

　　①? 器件所標參數均為額定值，不宜超過額定數值使用，否則不能保證器件的安全。

　　②? 負載傳感器LSE的輸出端④腳不能對地短路?！?/p>

　　③? 輸出端④腳如果直接驅動負載，當負載電流大于50mA時，可以用三極管將電流放大后驅動負載工作，但所用三極管的基極必須串接限流電阻，否則有可能使三極管損壞。

　?、? 在焊接LSE的引腳時，其溫度應控制在260℃以下，焊接操作時間不大于6s為好。

　?、? 在強電磁脈沖干擾的場合下使用時，為了增強電路的可靠性，可以在LSE的②、⑤腳間接上一只0.22uF的電容器或并接一只可調電阻。
?

?
