MAX11800–MAX11803低功耗觸摸屏控制器工作在1.70V至3.6V單電源，專為手持設備等功耗敏感應用而設計。器件帶有一個12位SAR ADC以及一個復用器，用于與電阻式觸摸屏面板連接。數字串行接口用于通信。

　　MAX11800–MAX11803內置觸摸屏測量的數字預處理電路，降低了總線負荷以及對應用處理器資源的要求。內置的智能中斷功能發生器大大降低了器件中斷服務的頻率。每次轉換間歇，MAX11800–MAX11803自動進入低功耗模式以降低功耗，使其非常適合用于便攜式系統。

　　MAX11800/MAX11801提供兩種工作模式：直接模式和自主工作模式。直接模式允許應用處理器控制觸摸屏控制器的全部工作。自主模式則采用MAX11800/MAX11801控制觸摸屏的工作，從而將應用處理器解放出來用于執行其它功能。在自主模式下，器件周期性掃描觸摸屏的觸摸事件，而無需主機處理器干預，這樣可降低系統功耗。在自主模式下，片上FIFO用于存儲結果，增加數據的有效吞吐率，并降低系統功耗。

　　MAX11800–MAX11803支持?jǐn)?shù)據標簽，可以記錄測量的類型：X、Y、Z1或Z2，以及觸摸事件的類型：按下按鍵、保持按下或釋放按鍵。

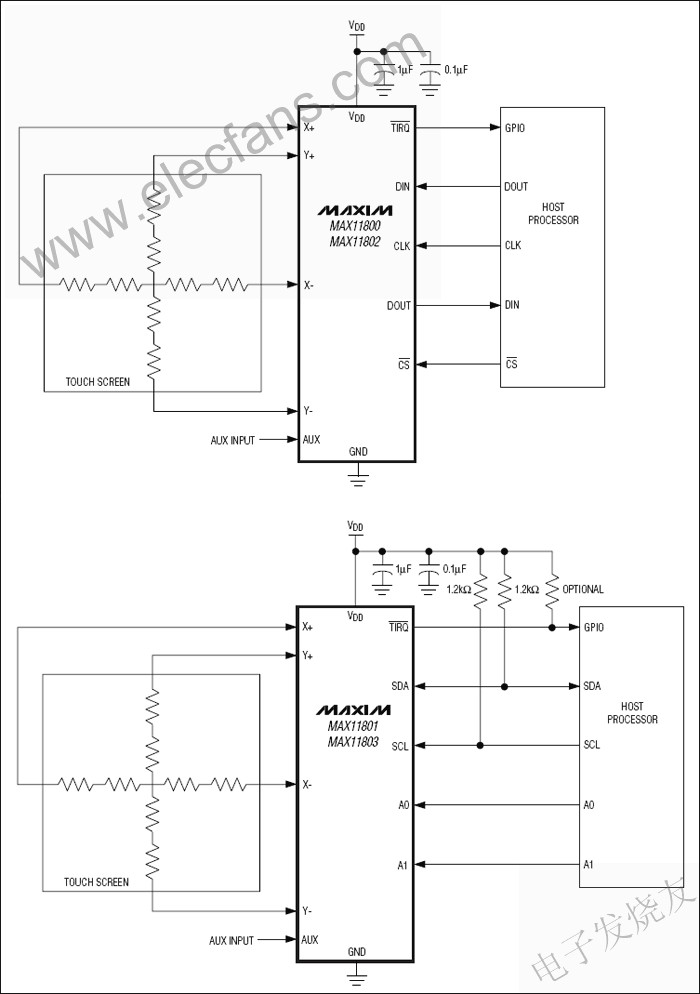

　　MAX11800/MAX11802支持SPI?串行總線，MAX11801/MAX11803支持I2C串行總線。MAX11800–MAX11803采用12引腳TQFN封裝以及12引腳WLP封裝，工作在-40°C至+85°C (擴展級)以及-40°C至+105°C (汽車級)溫度范圍。

　　關鍵特性 應用/使用

　　4線觸摸屏接口

　　X/Y坐標和觸摸壓力測量

　　比例測量

　　12位SAR ADC

　　1.7V至3.6V單電源

　　兩種工作模式—直接和自主

　　數據標簽提供測量和觸摸事件信息

　　數據濾波器降低了噪聲

　　孔徑模式實現空間濾波

　　數字處理減少了總線活動和中斷的產生

　　可編程觸摸檢測上拉電阻

　　自動斷電控制實現低功耗工作

　　25MHz SPI接口(MAX11800/MAX11802)

　　400kHz I2C接口(MAX11801/MAX11803)

　　1.6mm x 2.1mm、12引腳WLP和4mm x 4mm、12引腳TQFN封裝

　　低功耗工作

　　在VDD = 1.7V、34.4ksps時，功耗為343μW

　　在VDD = 3.3V、34.4ksps時，功耗為888μW

　　ESD保護

　　±4kV HBM

　　±8kV HBM (X+、X-、Y+、Y-)

　　±1kV CDM

　　±200V MM
