MM3457 I2C總線輸出系統的距離及光敏傳感芯片

　　MITSUMI的MM3457是一款用于I2C總線輸出系統的距離及光敏傳感芯片，該系統內置一個可見光光電二極管，一個近紅外光電二極管以及一個驅動IR-LED的LED驅動器。除了可以用光敏傳感芯片測量環境光照之外，物體或用戶的距離也可以通過檢測反射物體和用戶的LED光測量出來。

　　特點

　　1、相同距離的探測所需LED工作電流大約是其他公司的一半。

　　2、二合一IC：結合了距離傳感和光敏傳感與一體。

　　3、采用紅外線環境測量模式進行噪音消除。

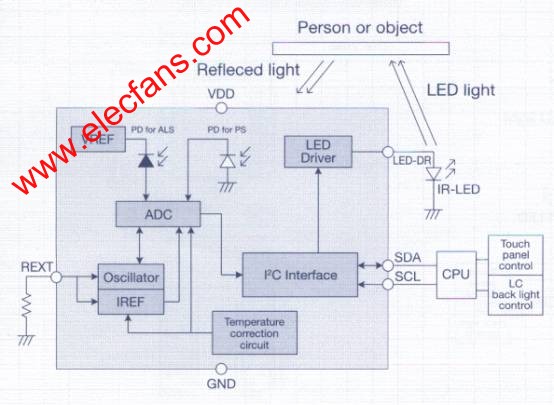

　　結構圖

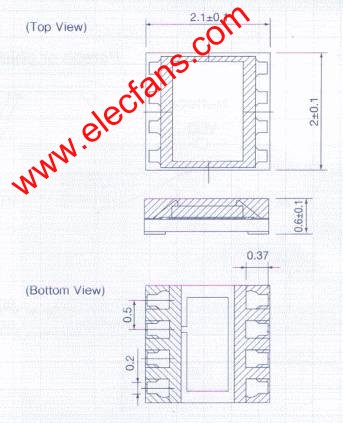

　　尺寸(單位：mm)

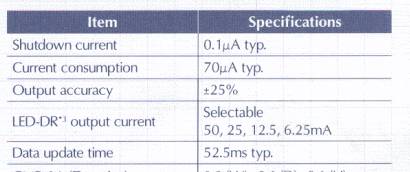

　　規格

閱讀全文
