系統構成：一臺電源模擬提供汽車的電源環境，多路控制負載控制各個回路的電參數，繼電器控制和電壓電流采集配合控制軟件完成測試。并且可以使用CAN直接控制被測產品。

　　測試應用：汽車線束的測試；汽車中央控制盒測試；各種車載或者通用繼電器測試；各種車載保險絲熔斷器斷路器的測試；各種電纜、超導、線材的測試；各種電路接插件、控制件、連接件的測試。

　　使用部門：上述應用的生產、研發、測試系統采用千兆網卡進行控制和測試。支持任意增減硬件，任意設置通道參數，任意設置通道測試產品類型和測試方法，支持報告和報表查詢，硬件通用，降低測試的設備成本和人工成本。

　　產品特點：

　　? 硬件通用：可以任意增減和搭配硬件，軟件自動識別。

　　? 分組測試：允許把多通道當一通道來用，可以根據需要增加當前通道的控制參數，系統自動分配帶載參數，自動合并測試結果。

　　 類型定義：可以自定義當前通道的測試產品類型，接插件，保險絲和繼電器。軟件自適應測試邏輯。

　　 ?自動測試：系統自動完成測試序列，完成測試報告和報表。支持測試統計功能，自適應存儲，不會因為電腦死機、斷電等影響而丟失數據。

　　 ?條碼掃描：支持條碼掃描功能，可以自動記錄條碼數據，自動調用相應的測試參數和步驟，已經測試的自動調用測試結果。

　　?? 序列和判斷：任意搭配測試序列和測試判斷邏輯，有異常的報警和提示功能，當前曲線演示，數值等加以區別。可以任意命名測試過程，保存、調用相應測試過程和測試結果。

　???? ?標準機柜：標準19寸機柜，千兆以太網接口，功能豐富的軟件。

　　?? 通道規格：120V30A360W，可以多路分組使用。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

　　測試軟件：

　　測試功能分為：線束類模塊、保險絲類模塊和繼電器類模塊。

　　通訊方式：千兆以太網。

　　通過對通道的重新定義，直觀的測試線束類，保險絲類和繼電器類的相應的測試參數、判斷方法及相應的測試功能。配合驅動控制，監測電數據采樣及電源負載集成控制，定制出適應不同產品類型回路的輸入、輸出參數，驅動方式，監控數據類型等，形成一套完整的產品測試流程。

　　通道設置：對各測試通道定義、分組，設置通道參數。

　　序列設置：創建編輯產品序列測試文件，測試模式、驅動信號、溫度采樣、測試參數、延時、判斷閾值（耐久性測試序列，脈沖測試等）。

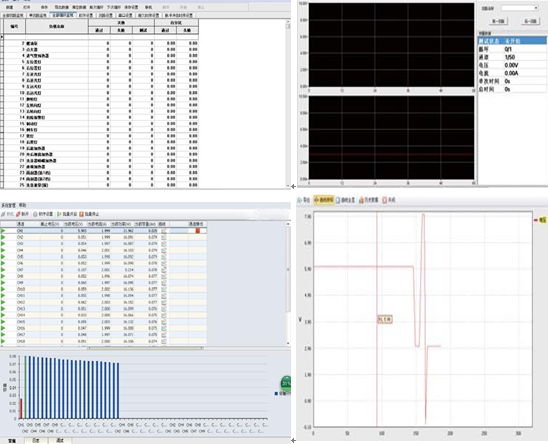

　　全通道監視：實時顯示當前所有通道的工作狀態。工作參數及是否異常

　　單通道監視：查看當前通道的測試曲線，測試參數及是否異常。

　　統計功能：批量測試產品的測試結果，分析和統計。
