3.4 PLC 編程控制方式

　?。?） I/O 分配圖。

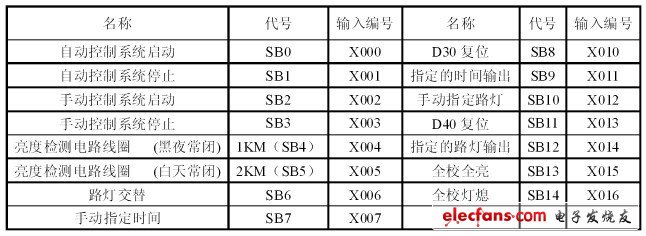

　　輸入點分配表

　　輸出分配表

　　（2） PLC 程序設計梯形圖。

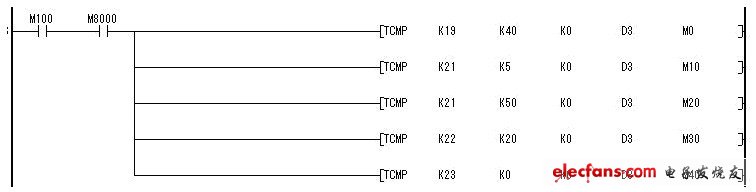

　　為了節省PLC 的輸入點，在程序的設計中，利用到DECO 譯碼指令，如圖4.程序還利用了時間比較，讓路燈按照時間的設定點亮，如圖5.

　　圖4

　　圖5

　　3.5 觸摸屏監控軟件

　　在控制系統中，觸摸屏采用通過計算機的GX-Developer 畫面制作軟件為平臺，開發控制系統的程序。該控制系統監控軟件采用三菱F940GOT 觸摸屏，將用于現場控制的三菱PLC 控制系統和監控系統連接起來。其次，從變量定義和I/O 設備的管理入手，利用F940GOT 多樣化的繪圖工具、強大的腳本語言處理能力和豐富的命令語言函數開發主監控界面，子監控界面處分利用GX-Developer軟件提供的內部軟件，讓操作人員選擇自動或者手動運行。對于手動狀態也減少了PLC 的輸入點，從而降低成本，又增加了可操作性。

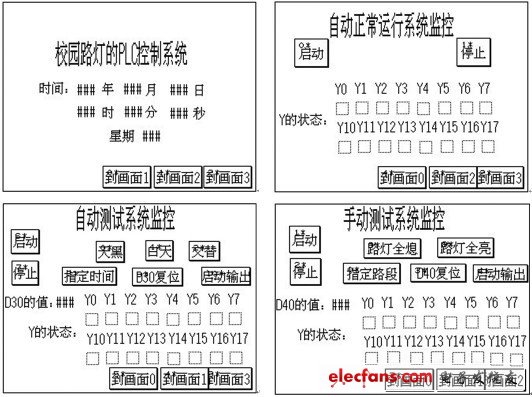

　　該系統的分為四個監控畫面，如圖6 所示。

　　圖6 觸摸屏控制畫面

　　4 結束語

　　本課題路燈控制系統設計原理新穎，硬件簡單，有很好的節電效果。實驗證明，該系統不僅有很好的節能效率，而且具有延長燈泡壽命的功能。由于該系統采用了三菱FX2NPLC 控制，具有可靠性高、抗干擾能力強；編程簡單、使用方便；功能完善、通用性強；設計安裝簡單、維護方便；體積小、質量輕、能耗低等優點。并具有高的性價比，通過編程改變控制方案，可適用于不同時差的地區。還可以根據實際情況變更和擴展，提高其靈活性和適應性，有利于應用和推廣，這也是路燈節能控制的發展趨勢。
