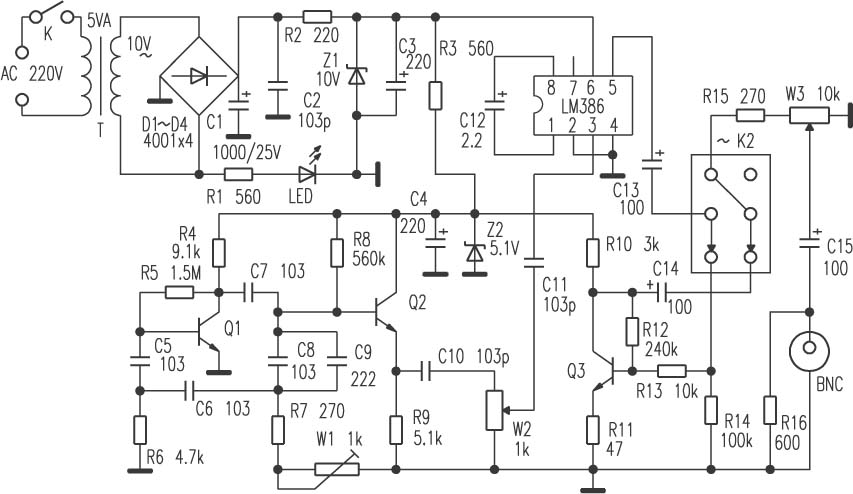

1khz正弦波／方波信號發生器該信號發生器的特點是：輸出幅度從０～３Ｖｐｐ之間連續可調；振蕩頻率及幅度穩定；諧波失真≤１％。電路工作原理如下：Ｑ１、Ｑ２及相關元件完成正弦振蕩，振蕩信號經微調電阻Ｗ２分壓后進入ＩＣ（ＬＭ３８６）的③腳，經ＩＣ內部放大后從⑤腳輸出。當轉換開關Ｋ２倒向“正弦波”（～）位置時，１ｋＨｚ的正弦波信號經電阻Ｒ１５和電位器Ｗ３調整幅度后，再經Ｃ１５耦合由ＢＮＣ插座輸出；當Ｋ２倒向“方波”位置時，ＬＭ３８６的⑤腳輸出１ｋＨｚ正弦波信號經Ｑ３波形變換后，從Ｑ３的集電極輸出占空比為４∶１的１ｋＨｚ方波，同樣經Ｗ３調整幅度后由ＢＮＣ插座輸出。
    調試時將ＢＮＣ插座接示波器的Ｙ輸入插孔，微調Ｗ１，使示波器顯示出波形。如波形有“切頂”現象，則微調Ｗ２，使屏幕出現完好的正弦波。然后將ＢＮＣ輸出接至數字頻率計，再微調Ｗ１，使振蕩頻率為１ｋＨｚ±１０Ｈｚ。若微調Ｗ１達不到１ｋＨｚ±１０Ｈｚ的要求，則可改變Ｃ９容量（Ｃ９的容量加大頻率降低，反之頻率升高），再微調Ｗ１，使之合格。
    圖中Ｑ１、Ｑ２、Ｑ３用Ｃ１８１５或Ｃ９０１８均可。振蕩部分Ｃ５～Ｃ９用滌綸電容。其他元件參數見圖所示。
