脈沖波群發生器又稱“Ｂｕｓｔ波發生器”，多用于遙控、測量、報警等場合的信號源。如果對波群持續期內的脈沖個數要求不嚴，一般采用二塊５５５（或一塊５５６）集成電路。如圖１所示。
    將兩塊５５５集成電路分別連成振蕩器，用較低頻率的振蕩器（ＩＣ１）輸出控制較高頻率的振蕩器（ＩＣ２）。ＩＣ１輸出（ＯＵＴ１）為低電平時，ＩＣ２停振，此時ＩＣ２輸出（ＯＵＴ２）低電平；ＩＣ１輸出（ＯＵＴ１）為高電平時，ＩＣ２振蕩，ＩＣ２輸出（ＯＵＴ２）脈沖振蕩信號。通過調節二個振蕩器的頻率，可以調節輸出波群的間隔和輸出波群持續期內的脈沖個數，但調節較難，精度不高。另有一種對波群持續期內脈沖個數可控、精度較高、調節容易的脈沖波群發生器，如圖２所示。

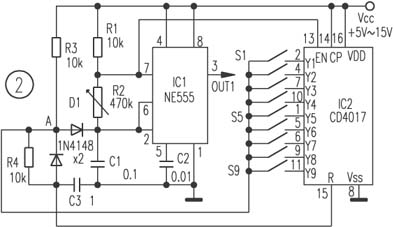

    電路由可控脈沖振蕩器（ＩＣ１）、十進制計數器／脈沖分配器（ＩＣ２）及脈沖間隔時間控制電路三部分組成。ＩＣ１及其外圍元件（Ｒ１～Ｒ３、Ｃ１～Ｃ２、Ｄ１）構成可控脈沖振蕩器，波群信號由ＩＣ１的第③腳輸出。該振蕩器能否振蕩取決于受控端Ａ點的電位。Ａ點為高電平時，振蕩器停振；Ａ點為低電平時，振蕩器振蕩。ＣＤ４０１７（ＩＣ２）接成下降沿觸發的計數器，觸發電平取自ＩＣ１的⑦腳，ＩＣ２的輸出端Ｙ１～Ｙ９由預置鍵Ｓ１～Ｓ９選擇，加至受控振蕩器的受控端及間隔時間控制電路（Ｒ４、Ｃ３、Ｄ２）的輸入端（Ａ點）。間隔時間控制電路的輸出端（Ｂ端）加至計數器的復位端。工作過程如下。
    假設按下預置鍵Ｓ５，計數器輸出端Ｙ５輸出為低電平，此時Ｂ點為低電平，計數器處于計數狀態，Ａ點為低電平，振蕩器振蕩。ＩＣ１的⑦腳輸出的方波下降沿觸發ＩＣ２計數進位。當?shù)冢祩€(gè)脈沖下降沿到來時，ＩＣ２的Ｙ５輸出端變?yōu)楦唠娖?。通過其按鍵Ｓ５使受控端Ａ點也變?yōu)楦唠娖?，迫使ＩＣ１停振，這樣波群持續期內的脈沖個數正好為５個。在ＩＣ１停振后，ＩＣ２輸出端Ｙ５的高電平，通過電阻Ｒ４給電容Ｃ３充電。當Ｂ點的電位大于計數器復位電位時，計數器復位。此時Ｙ５為低電平，ＩＣ１又重新起振。電容Ｃ３通過二極管Ｄ２放電，確保在ＩＣ１振蕩器⑦腳輸出的第一個脈沖波下降沿到來前，計數器恢復計數狀態。這樣周而復始，就產生了波群脈沖。該電路通過控制預置鍵Ｓ１～Ｓ９，可以在波群持續時間內得到所需個數的脈沖；調節ＩＣ１的振蕩頻率，可以改變波群持續期內的脈沖頻率；調節Ｒ１和Ｃ１的值，可以調節波群的間隔時間。如果要求波群持續期內的脈沖個數大于９，可將計數器進行相應的擴展。
