傳統的冰箱“除臭器”是利用活性炭的多孔吸附作用吸附冰箱中的異味。這種除臭器既無殺菌作用，且需經常更換活性炭或整個制成品，使用很不方便而且增加經濟上的支出。這里介紹一種能夠自動驅除冰箱異味的電子除臭器，它是利用電暈放電使空氣電離，產生大量的空氣負離子（主要是負離子）和一定數量的臭氧，擴散后能迅速除去臭味而保持食品的原有風味，防止交叉串味。同是臭氧是一種強氧化劑，具有極強的滅菌、消毒功能，而負氧離子還能抑制蔬菜、水果內部的生化過程，起到一定的保鮮作用。該電子除臭器集除臭、滅菌、保鮮等功能于一體，具有電路簡潔、使用方便、耗電極?。s1W）等特點，因此，非常適合業余愛好者制作使用，也可供小家電生產廠家參考。
　　工作原理

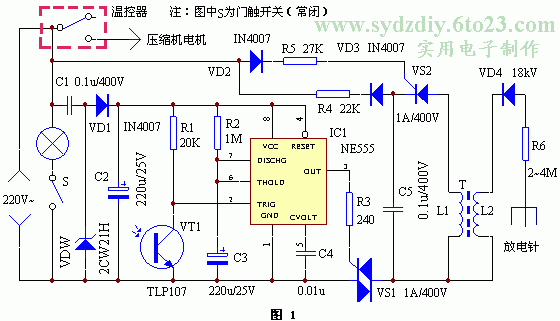

　　該裝置主要由光控、延時電路和負離子發生器兩部分組成，電路見圖1（點此下載原理圖）。利用冰箱內照明燈控制該裝置的工作啟動。當打開冰箱拿取食物時，照明燈亮，光電管VT1導通，時基電路IC1②腳瞬間呈低電位，③腳立即輸出高電平，雙向可控硅VS被觸發導通，負離子發生器開始工作。光控、延時控制電路工作電壓由220V交流電經C1降壓、VD1整流、VDW穩壓并經C2濾波后提供。負離子發生器工作的同時，直流電源經R2經電容C3充電，當C3兩端電壓達到2/3電源電壓時，③腳返回到低電平，可控硅VS關斷，負離子發生器停止工作，C3所充電壓經IC內放電管迅速放電。如此循環，每開一次冰箱門，除臭器就自動工作8－10分鐘。改變R2的值，可調整延時時間的長短。
　　負離子發生器電路的工作原理較簡單，當VS導通后，220V交流電經VD2、VD3和R4、R5整流、限流后，單向脈動電流控制VS的導通與關斷，產生振蕩，經變壓器T升壓、VD4整流產生上萬伏的負高壓，經放電針對空氣放電，使空氣電離，生成負離子。R6是為防止觸電而設的保護電阻。
　　元器件的選擇與制作
　　元器件選擇見附表。


編　號	名　稱	型　號	數　量
R1	電阻	20K	1
R2	電阻	1M	1
R3	電阻	240Ω	1
R4	電阻	22K	1
R5	電阻	27K	1
R6	電阻	2－4M	1
C1、C5	金屬化紙介電容	0.1u/400V	2
C2、C3	電解電容	220u/25V	2
C4	滌綸電容	0.01u	1
VD1－VD3	整流二極管	IN4007	3
VD4	硅堆	18kV	1
VDW	穩壓二極管	2CW21H	1
VT1	光敏三極管	TLP107	1
VS1	雙向可控硅	1A/400V	1
VS2	單向可控硅	1A/400V	1
IC1	時基IC	NE555	1
T	開關變壓器	自制（見表后文字）	1

　　變壓器T可用35cm黑白電視機行輸出變壓器改制，將低壓繞組線圈全部拆除，另用Φ＝0.35mm的漆包線或絲包線繞28匝作為L(zhǎng)1，原高壓包為L(zhǎng)2。如用一體化行輸出變壓器改制，則整機體積更小。放電針用兩枚圖釘代用。圖釘尖要用什錦銼刀修得越尖越好，以利于尖端放電。全部元件可裝在一只盡量小的塑料盒內，交流輸出線接在溫控盒內照明燈控制電路的A、B兩點。整機可放在控制盒下面，光電管對準冰箱內照明燈，除臭器就可在照明燈的控制下自動工作了。
