使用DBM設計的頻率變換電路及制作第二部分

DBM電路的設計

DBM電路的構造簡單，在設計時要注意以下幾點：

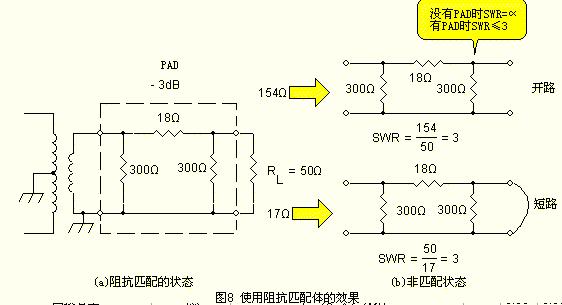

▲各輸入出端子的阻抗要取得匹配 在此，使各輸入出端子的阻抗設計為50Ω。如果沒有取得匹配，發生反射波，會使DBM電路的平衡遭受破壞，且產生不必要的輻射干擾。 為了取得匹配，可以如圖8所示，插入阻抗匹配體，此雖然會使信號衰減約3dB，但是，如圖所示，即使在最壤的場合，SWR也為3以下，反射可以減為一半以下。

圖8 使用阻抗匹配體的效果(使用此匹配用電阻，雖然會使信號衰減3dB，但是，可以減少不匹配的影響。

(使用此匹配用電阻，雖然會使信號衰減3dB，但是，可以減少不匹配的影響。)

▲要選用特性一致的高頻二極管 最理想的二極管為順方向電壓為0V,實際上為不可能。因此，如果使用順方向電壓特性為一致的4個二極管，也可以使其工作原理接近理想。當然，最好是順方向電壓愈低，電極間電容量愈小。

ND487C1-3R管腳極性

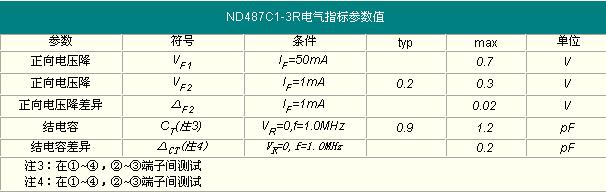

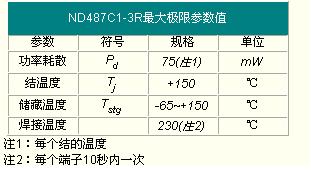

圖9 Shottky Barrier Diode Quard ND487C1-3R的特性[取自日本電氣公司之規格表](將4個特性為一致的二極管在內部連接)

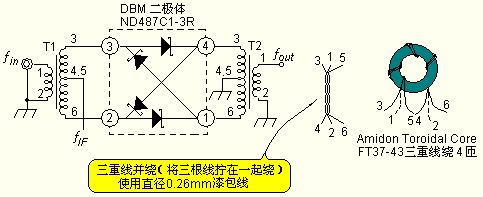

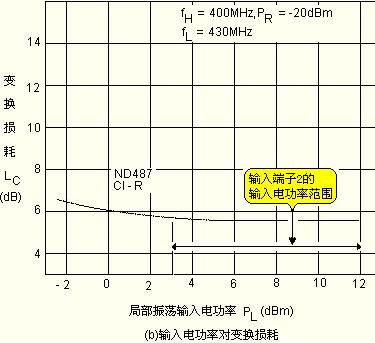

在此使用稱為Shottky Barrier Diode Quard的ND487C1-3R(NEC)。圖9所示的為其特性圖。將特性為一致的4個二極管在內部連接，為DBM的專用品。 由特性圖可以知道輸入輸入端子2的振蕩器的輸入電功率為+3dBm(約2mW)~l2dBm(約16mW)。此時的變換損失為5.5dB，再加上阻抗匹配體的損失3dB，總共有8.5dB的損失。 ▲DBM用變壓器 變壓器可使用環形鐵芯(Toroidal Core)或使用電視UHF用的錳鎘鐵芯。在此使用圖10所示的Amidon公司的環形鐵芯FT37-#43，使用直徑0.26mm的漆包線做3重的4圈卷繞，以作出1：2的變壓器T1，T2。

圖10 DBM變壓器的作法(使用漆包線做3重扭曲卷繞)

通高頻濾波器的設計

由DBM所輸出的信號為(fin+fosc)與(fin-fosc)，利用通高頻濾波器可以只讓(fin+fosc)通過，而將(fin-fosc)衰減。 圖11所示的為通高頻濾波器的設計式子與數據。稱之為定K型濾波器，可以得到輸入出阻抗為50Ω，截止頻率為50MHz。

(由定K型濾波器的公式，可以計算出L，C值。由于電流值很小，因此不存在電流容量的問題。)

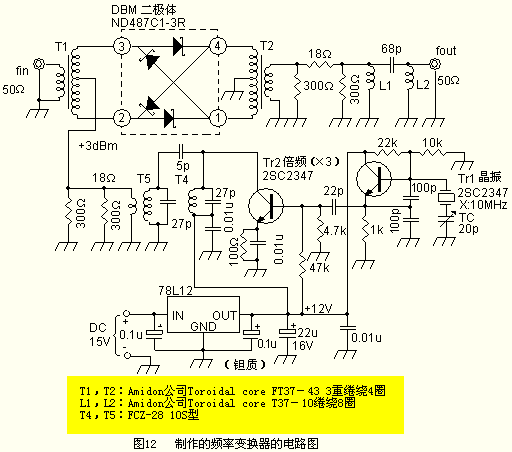

由圖中的公式，可以得到線圈值為L=0.159μH 此可以在Toroidal coreT37-#10上，以直徑0.5mm的漆包線卷繞8圈。由計算式，可以得到C=63.7pF，在此使用C=68pF。 頻率變換器的制作與調整 頻率變換器的全體構成如圖12所示。圖13為印刷電路基板。 在DBM部分為將接地圖樣擴廣。將二極管ND487C1-3R與變壓器T1，T2以最短距離連接。調整方法如下。首先，如圖14所示，將計頻器連接在振蕩電路的晶體管Tr1射極，然后調整修整用電容20pF，使振蕩頻率成為10MHz。 如果將此一修整電容器調至最大，振蕩頻率也是10MHz以上時，則于基板的背面再并聯10pF的電容。

(如果fIF信號位準太小時，DBM電路不會工作原理。在此根據二極管的特性，定為+3dBm。)

(調整得到3倍頻的頻率，輸出位準為3~10dBm。DBM的局部振蕩位準低的時候，變換損失會增大。)

圖13頻率變換電路的印刷電路基板(將DBM部分的印刷電路銅箔圖樣用接地銅箔包圍。在沒有裝設零件的部分，可以用來做為簡易SSG的VXO電路用。)

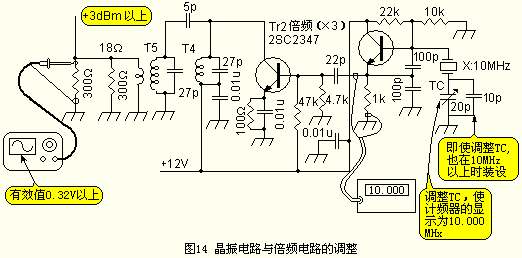

接著，使用示波器連接在B點(使用10：1的測試棒)，交互調整T4與T5，使3倍頻的30MHz的波形為最大。為了使3倍頻電路的諧振電路所產生的假像成分減少，使用2級的調諧電路。 調整后，B點的電功率為+3dBm(2mW，50Ω負載時的電壓約0.32V)以上時，DBM的變換損失為5.5dB。B點的電功率為+3dBm以下時，代表變換損失有增加，但是，只要在-2dBm以上時，仍具有實用性。

所制作的頻率變換器的特性測試 頻率變換器的特性可以如圖15(a)所示，使用SSG與電場強度計測試其特性。圖所示的為使用SSG與50MHz的接收機做為測試的情形。

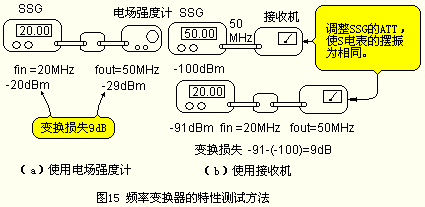

(如果沒有電場強度計時，也可以如所示，使用SSG與接收機，以及衰減器，便可以得到正確的變換損失值。)

▲變換損失與頻率特性 頻率變換器的變換損失為9dB。由于在輸出端子3加有衰減度為3dB的電阻匹配器，因此，DBM本身的變換損失為6dB。 根據廠商的特性圖，可以知道變換損失為5.5dB，仍然是在設計規格的變換損失10dB的范圍內。頻率特性可測試至200MHz，且可以得到完全的平坦特性。

▲動態范圍特性 圖16所示的為輸入位準對輸出位準的特性。根據此一數據，可以判斷可以使用信號位準的最大值。 在DBM電路中可以使用的信號位準的最大值為如圖所示，可以用1dB抑壓點表示。此為輸出發生飽和，使本來四輸出的信號生位準會下降1dB而成為實際的輸出。

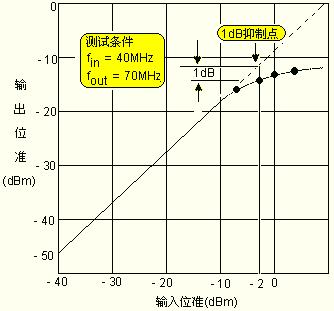

圖16所制作的頻率變換器的輸入：輸出特性(由SSG所加在頻率變換器上的信號位準為-5dBm以下時，不會發生失真。變換損失為9dB。) 由于發生1dB抑壓點的輸入信號位準為-2dBm，因此，頻率變換器的最大輸出信號位準為-11dBm。 最近，雖然由廠商所出售的二極管DBM單元的價格很低，但是，為了實際了解DBM電路的工作原理原理，自己制作也是有意義的。
