?? 在北京舉行的Mentor 2012中國PCB設計技術研討會上，該公司業務開發經理David Wiens分析闡述了高速PCB設計的6個關鍵要素：流程并行化、虛擬原型設計、DFM、復雜度管理、協同和IP管理。

　　1.在一項設計中，不同任務組或不同地域的工程師可采用Mentor的設計工具進行并行設計。

　　2.信號完整性、電源完整性、熱管理、模擬、DRC和3D EM等虛擬原型設計可通過Hyperlynx仿真分析工具實現。10Gbps以上的PCB設計需要更精確的3D過孔模型。

　　3.對于DFM，Valor可減少57%的修訂自旋（revision spin），每項設計平均可節省2萬美元的材料成本。同時能解決主要的產品生產問題（見圖1）。

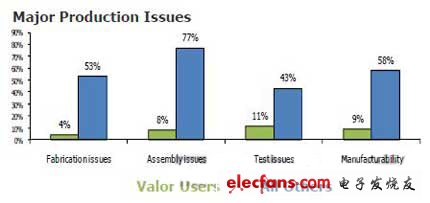

　　圖1 Mentor的PCB設計工具Valor能解決主要的產品生產問題

　　4.對于復雜度管理，通過設計經驗和自動化工具結合，實現高質量的草圖布線（sketch routing）等設計。

　　5.對于FPGA的PCB協同設計，通過自動升級原理圖，提供FPGA設計的約束文件。

　　6.IP數據管理：包括企業級設計管理（EDM）、約束編輯系統（CES）和數據管理系統（DMS）、企業級數據交換（EDX）。

　　PCB系統的IP包括原理圖符號、映射、引腳、分析模型、ROHS和成本等元件庫；原理圖、布局和仿真結果等可重用數據；高速、制造規則等高級約束。

　　EDM含動態WIP管理、數據控制與同步、設計狀態和ECO跟蹤。WIP數據管理可確保數據的完整性和設計的可跟蹤性，通過設計狀態信息進行監督和分析，提供團隊高效設計的版本控制，保證基于規則的設計控制。

　　CES含電子和制造約束，支持并行約束編輯。

　　DMS含WIP BOM、庫管理、AVL和可重用塊。

　　EDX是設計流程和企業或第三方交換數據的單一文件接口，包括安全格式的數據，有效的制造數據，元件表和其他的項目文件，基于EDIF、PDF和ODB++標準的圖形數據；具有穩定獨立的數據結構；與第三方工具雙向接口。

　　Wiens指出，PCB系統IP是復雜的、內部相關的和動態的，設計團隊必須能創建、控制這些IP。

　　他還表示：“對于高速PCB設計，Hyperlynx仿真分析工具在1年前可能不如某些應用領域窄、但針對某些特定復雜模型的專門工具，不過由于3D模型已在2012年1月集成進來，因此，現在已可用于20G-30Gbps的高速設計。例如，中興深圳研發總部及其各地分部已有意向采用Hyperlynx工具。”

　　對于中外設計能力的差別，Wiens稱，目前，中國設計公司的能力提高非?？?，有些公司的設計水平和產品復雜度已追上歐美廠商。Mentor下一步的計劃是讓中國設計師更嫻熟地掌握設計工具，減少他們的適應時間，例如從2、3個月縮短至幾周。

　　他還給了中國PCB設計師一些建議：生產過程中的制造、裝配、調試、焊接、器件匹配等問題有時并不全是制造工藝的原因，有些也可能是由研發造成的，而DFM可減少2/3制造不合格的情況。工程師及團隊在設計完成后，最好多花一天時間進行PCB檢查，以免之前的仿真、驗證全部推倒重來。另外，布局工程師應該先在生產線上工作一年，以便更好地了解制造工藝過程，這會有利于其今后的布局設計工作。
