TD-HSDPA PS異系統間重試及外場測試疏導擁塞

　在現有TD-SCDMA商用網絡中，已普遍將上下行時隙配比設置為2：4。隨著業務量的增長，尤其是在承載高速數據業務時，開始出現由于上行碼道資源受限而導致用戶無法接入的現象，嚴重影響了客戶感知。因此，有必要對TD-SCDMA無線網絡資源管理中準入策略以及部署的可行性進行驗證和研究。

　　TD-HSDPA準入策略

　　作為TD-SCDMA無線資源管理的關鍵算法之一，準入控制(AC：AccessControl)是通過建立一個無線接入承載(RB：RadioBearer)來接納或拒絕一個請求。當RB建立或發生改變的時候，需要執行接入控制算法。當系統負載比較高的時候，AC通過拒絕新呼叫請求，保護已建立連接用戶的通信質量。常用策略包括門限策略和重分配策略。準入控制實施步驟如下：

　　(1)評估可用資源，決定承載用戶業務的資源，也可以通過動態信道分配技術實現；

　　(2)根據選定的載頻、時隙和碼道，確定是否能夠接入。TD-HSDPA準入控制的目的在于控制當前在線而不被調度的用戶，并不占用HS-PDSCH信道資源，也可以占用相關控制信道資源。準入控制的范圍包括所有請求的 HSDPA業務的伴隨信道和共享信道。數據用戶不能無限制接入，當接納的HS業務達到最大同時在線用戶數限制時，對新請求的HS業務將啟動以下策略：

　　(1)如果R4載波能準入，則將其接納至R4載波；

　　(2)如果R4載波不能準入，則將其重定向至GSM系統。

　　當系統負載擁塞時，TD-HSDPAPS數據業務能夠承載在HS載波、R4載波或GSM系統上，而不被拒絕。本文通過外場測試的手段，重點考察當TD-HSDPAPS業務無法接入TD網絡時，系統能夠通過RRC重定向承載到GSM網絡中，如圖1所示。

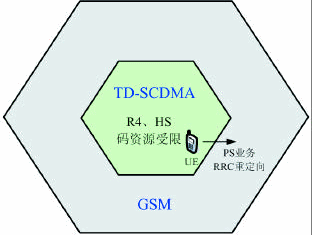

圖1 HSDPA PS 業務RRC 異系統間重定向策略

　　TD-HSDPA準入策略的外場測試

　　1.測試目的

　　當HSDPA和R4載波資源被占滿的情況下，新接入用戶將重定向到EDGE/GPRS。如圖2所示。

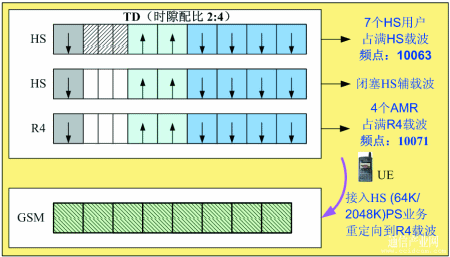

圖2 測試方法

　　2.測試環境

　　本文采用的測試用例基于TD-SCDMA現網中某室內分布系統的定點測試環境。測試終端靜止均勻分布在被測小區的良好覆蓋區內。測試小區配置2個 HSDPA載波和1個R4載波，2∶4上下行時隙配置，每個HSDPA載波中，HS-PDSCH單獨占用2個時隙，HS-SCCH/HS-SICH配置兩組。

　　3.測試終端

　　測試所用終端基于目前三款主流芯片，采用TD-GSM雙模單待和HSDPA數據卡，支持“三新”機制，采用最新軟件版本。在測試中設置HSDPA載波的最大接入用戶數為3，使用6部終端申請背景類業務，申請速率UL64K/DL1024K。

　　4.測試步驟

　　(1)在HS主載波依次接入7個HS的業務(UL64K/DL2048K)。7個HS業務接入后，主載波的上行碼道資源全部被占滿。從RAB指派請求消息中可以看出，申請HS背景類業務(UL64K/DL2048K)被接入。

　　(2)在時隙配比為2∶4的情況下，輔載波依次接入4個VP業務，均承載在R4載波上，且占滿R4載波上行碼道資源。從消息RABASSIGN-MENTREQUEST中看到申請的業務為CS64K可視電話。

　　(3)在第2步的基礎上再申請一個HS業務(UL64K/DL2048K)。因?yàn)镠S和R4載波碼道資源都被占滿，再申請HS業務時，從RNC發往UE的信令中可看出，在TD網建立RRC連接時，RRC被拒絕，業務接入到了GSM系統中。RRCCONNREJ中看到被拒絕的消息中攜帶有GSM的信息。

　　分析RRC連接重定向消息的測試圖，顯示出從終端收RRCConnectionREJ消息到成功承載在EDGE/GPRS的接入信令過程。共進行3次測試，時延分別為6.12秒、7.38秒、5.99秒，重定向接入平均時延為6.5秒。

　測試結論和部署建議

　　經過外場測試結果分析，TDHSDPAPS業務接入過程的異系統間重試準入策略和功能得到驗證，獲得測試結論如下：

　　*數據業務(HSDPA、R4)能夠被接納至HS載波、R4載波或GSM系統，而不被拒絕。數據業務盡可能由TD承載，若TD無法接入，則應被承載至GSM而不是被拒絕。

　　*當系統中HS載波和R4載波碼道都被占滿，如果再申請一個HS(UL64K/DL2048K)業務時，從信令中看到在TD-SCDMA網建立 RRC連接時，RRC被拒絕，從RRCCONNREJ中看到被拒的消息中攜帶有GSM的信息，PS業務被重定向到GSM系統中，平均接入時延約為6.5 秒。TD-HSDPA中異系統間重試準入是TD無線資源管理的重要策略之一。通過外場測試驗證，經過深入分析，提出以下部署建議：

　　(1)在部署時機方面，只有當話務量增長到一定程度后，或網絡資源發生擁塞情況下，TD-HSDPA中異系統間重試準入策略才可能在商用網絡上部署。如果在網絡建設初期，話務負載較輕的情況下打開擁塞控制，不僅增加設備處理的復雜度以及網絡信令負擔，而且準入控制本身的一些操作將會對網絡KPI帶來一定的負面影響。

　　(2)在實施步驟方面，建議首先在特定RNC范圍內開啟準入控制策略，觀察關鍵性能指標(KPI)與開啟前的差別，組合優化相關參數，反復進行現網驗證，直到KPI滿足要求，再進行全網推廣。

　　(3)密切關注和跟蹤世界范圍內的其他話務量較高的3G商用網絡，學習和借鑒其解決負載和擁塞問題的技術手段和成功經驗。
