基于ZigBee技術的智能家居無線網絡系統
在智能家居系統中，將無線網絡技術應用于家庭網絡已成為勢不可擋的趨勢。這不僅僅是因?yàn)闊o(wú)線網絡可以提供更大的靈活性、流動性，省去花在綜合布線上的費用和精力，而且更因?yàn)樗霞彝ゾW(wǎng)絡的通訊特點。隨著無線網絡技術的進一步發展，必將大大促進家庭網絡智能化的進程。
本文介紹的智能家居無線網絡系統采用ZigBee技術，它是一種近距離、低復雜度、低功耗、低數據速率、低成本的雙向無線通信技術，符合IEEE802.15.4協議，是IEEE工作組專門為家庭短距離通訊制定的新標準。
1ZigBee技術簡介
ZigBee技術的主要優點有：（1）省電：兩節五號電池可使用長達六個月到兩年左右的時間；（2）可靠；采用了碰撞避免機制；（3）成本低；（4）時延短；（5）網絡容量大；（6）安全：ZigBee提供了數據完整性檢查和鑒權功能，加密算法采用AES-128，各種應用可以靈活確定其安全屬性。
ZigBee技術的特點完全符合家庭網絡通訊的需要，因此選擇ZigBee技術構建智能家居無線網絡系統。
2智能家居無線網絡系統
本系統以家庭為單位進行設計安裝，每個家庭都安裝一個家庭網關、若干個無線通訊ZigBee子節能模塊。在家庭網關和每個子節點上都接有一個HeliLink無線網絡收發模塊（符號ZigBee技術標準的產品），通過這些無線網絡收發模塊，數據在網關和子節點之間進行傳送。下面介紹各部分的結構及功能。
家庭網關的結構及功能為：
（1）采用ARM構架的32位嵌入式RISC處理器和.uClinux操作系統；
（2）通過門鎖進行自動設防/解防；
（3）遇搶劫或疾病，按緊急按鈕，自動向管理中心報警；
（4）每家每戶配有自己的網頁，通過網頁顯示小區通知、系統各部分工作狀況及數據；
（5）水、電、氣各表數據發給牧業管理中心；
（6）通過以太網與小區管理中心通訊；
（7）通過網關上的無線ZigBee（IEEE802.15.4）模塊與網絡中各子節點進行通訊。
ZigBee無線通訊子節點的功能為：
（1）兩路脈沖量數據采集，可采集水、電、氣三表數據；
（2）兩路安防傳感器開關量數據采集，可進行設防/撤防報警、安防報警（紅外幕簾、門磁、窗磁、玻璃破碎等）；
（3）一路模擬量數據采集；
（4）一路模擬量數據輸出；
（5）一路繼電器觸點輸出；
（6）通過無線通訊IEEE802.15.4協議及家庭網關通訊。
3通訊協議
3.1ZigBee協議的幀結構
采用符號ZigBee標準的HeliLink模塊的數據幀由數據模式、目標地址、數據長度、數據信息與校驗和五部分構成，格式如下（數據幀結構中的數據都是16進制數）:
“數據模式”占用一個字節。“目標地址”表示數據幀結構要發送的目標位置（網絡中的節點號），它占用一個字節?！皵?shù)據長度”表示數據幀結構中從“數據1”到“數據n”所占據的字節數，它也占據了一個字節?！皵?shù)據信息”表示用戶要通過UART0傳送的命令或者有效數據，占據的字節數由“數據長度”決定?！靶ｒ?yàn)和”是對幀結構中的全部數據（校驗和字節除外）進行的校驗，采用字節逐位異或的方式實現。“校驗和”也占據一個字節。
3．2無線網絡通訊協議幀結構
家庭網關通訊協議幀結構是建立在ZigBee協議幀結構的基礎上的，相當于底層協議中的數據場部分。所以幀結構由節點號、功能編碼、數據信息三部分組成，如下所示：
節點號字段數據長度為1字節，其中低四位為數據采集功能編號，高四位為子節點號，如下所示：
方向位：
根據主節點作為通訊發送者還是接收者，本系統功能可分為兩大類：上行和下行。方向位即決定了這一點。
數據類型：
數據信息與功能編碼關系十分密切，根據功能不同，數據場中數據的內容含義不同；根據數據長度不同，數據類型也不同。
功能類型：
每一個功能類型對應一種系統功能。通過解析功能類型編碼可得到系統功能，對于下行幀，子節點得到主節點通知其執行的命令和需要的數據；對于上行幀，主節點得到子節點返回的信息、數據和命令執行的情況。
數據信息存放數據，數據信息長度可根據功能編碼中的數據類型而定。
由于無線節點使用電池供電，且需要安裝在三表或電器內部，要求電池體積很小，因此電池的容量不可能太大。希望一顆鈕扣電池可以有效工作一年以上。無線通訊需要電池提供足夠大的電流，耗電量較大，所以低功耗設計成為子節點設計的重點和難點。

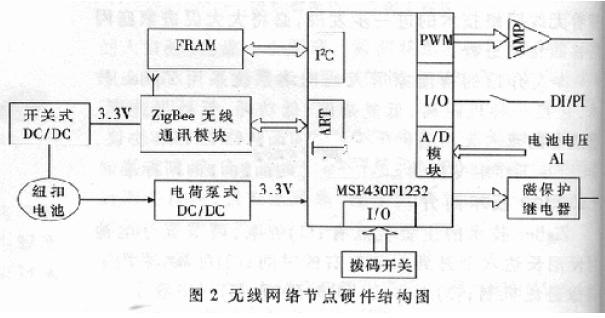

? 無線網絡節點硬件組成，采用TI公司的16位單片機MSP430F1232作為處理器，采用符合ZigBee標準的Heililink無線網絡收發模塊建立無線通訊，采用RAMTRON公司的鐵電存儲器FM24LC16存儲數據，開關量輸出使用松下公司的磁保持繼電器TQ2L2—3V，PWM輸出放大器采用MAXIM公司的MAX4464。使用鋰離子鈕扣電池供電，通過采用TI公司的電荷泵IPS60210將電壓穩定至3.3V。無線子節點通過查詢八位撥碼開關確定其功能，可以實現兩路脈沖量的計數、兩路開關量的輸入、兩路開關量的輸出、一路模擬量的輸入、一路模擬量的輸出、電池電量采集無線通訊等功能。
4．1處理器
處理器采用TI公司的16位單片機MSP430F1232。該單片機突出的特點是可以實現極低的功耗，具有五種省電工作模式，而每種工作模式可以通過對時鐘的控制實現不同的功耗，其工作在LPM4模式下的功耗電流只有0.1μA,非常適合采用電池供電的系統。片內FLASHROM用于存儲應用程序、通訊協議；UART接口連接無線通信模塊；10位A/D轉換器實現電池電壓檢測、模擬量輸入；內部16位定時計數器實現PWM輸出，經低通濾波后，再由放大器放大，實現模擬量輸出；I2C接口連接鐵電存儲器FRAM。其余的通用輸入輸出端口分別實現數字量和脈沖量的輸入、輸出以及撥碼開關狀態的輸入。
4．2鐵電存儲器
存儲器采用RAMTRON公司的FM24CL16，它是一種串行非易失性存儲器，其特點是可無限次地讀寫，掉電數據可保護10年；寫數據無延時；使用二線制串行總線及其傳輸規范進行雙向傳輸，這種方式占用腳位少，占用線路板空間小，總線速度可以達到1MHz，靜態工作電流僅為1μA。這些特點使其十分適合本設計對功耗低、體積小、數據讀寫頻繁的要求。
4．3磁保持繼電路
磁保持繼電器采用松下公司的TQ2-L2—3V，通過MSP430F1232的輸出管腳DO_S、DO_R控制開關管Q1、Q2的開關狀態，實現繼電器線圈電流的通斷控制，從而控制繼電器觸點的動作。如果采用傳統繼電器，需要一直提供電流來維持繼電器狀態，這樣功耗很難降低。磁保持繼電器具有鎖存功能，觸點動作后無需繼續提供電流，從而降低了功耗。其開關兩端可耐壓直流220V，交流250V，滿足了通斷市電的要求。
4．4無線網絡收發模塊
該模塊特點是體積小、內嵌網絡通訊協議，符合ZigBee網絡層的標準，為IEEE.802.15.4標準兼容產品，可實現高效率發射、高靈敏度接收，無線數據速率高達76.8kbit/s。通過串口與MSP430F1232進行通訊，將獲得的數據無線發送出去。
4．5撥碼開關
八位撥碼開關的狀態決定該子節點的節點號和其實現的功能。
5無線節點軟件設計
鑒于節點使用的通用性要求，需要上電后根據撥碼開關確定子節點號及其所要完成的功能。其主要功能包括水電氣三表的數據采集和存儲、報警信息的獲取、設防撤防狀態的獲取和以上信息數據的無線發送。根據撥碼開關的狀態確定節點需要完成的其中一項或幾項工作，并調用相應的初始化程序。由于無線通訊模塊的功耗較大，CPU大部分時間都處于休眠狀態，通過各級中斷喚醒CPU和恢復無線通訊模塊的正常工作。數據的無線發送和接收要遵守家庭網關通訊協議。
系統主程序流程圖如圖3 所示。系統上電后，先關閉看門狗定時器，開關電源進入SNOOZE節功狀態，同時關閉無線通訊模塊電源，進行I2C 接口的初始化，讀取撥碼開關狀態，并根據撥碼開關的狀態進行單片機通用I/O 口的初始化，以確定其作為脈 沖量輸入端口還是開關量輸入端口，或是撤防設防輸入端口。其中，若作為脈沖量輸入端口，則調用相應脈沖量初始化程序，設置其端口為上升沿觸發；若作為開關 量輸入端口，則調用相應開關量初始化程序，設置其端口為下降觸發；若作為撤防設防輸入端口，則調用設防撤防初始化程序，當前端口狀態為設防狀態時，進行撤 防初始化，設置其端口為上升沿觸發。當前端口狀態為撤防狀態時，進行設防初始化，設置其端口為下降沿觸發。
端口初始化結束之后，進行串行通訊UART 接口初始化，打開UART 接收中斷使能，使其能響應網關發送給子節點的命令。定時器連續工作在計數模式，打開計數器溢出中斷使能。
單片機各部分初始化結束后，進入LPM3 休眠模式，只有ACLK 始終保持工作，因此在串行通訊UART 和定時器初始化中，將其工作時鐘定義為ACLK 是十分重要的，否則進入LPM3 休眠模式后，串口和定時器將停止工作和相應中斷。進入LPM3 休眠模式后，系統的功耗最低。
系統可響應I/O 中斷，當其作為脈沖量輸入端口時，脈沖量上升沿觸發中斷，經過去抖處理后，脈沖量計數增1，遇到進位時，調用函數處理進位，最后將計數值寫入FRAM，進入LPM3 休眠模式。當其作為開關量輸入端口時，開關量下降沿觸發中 斷，停止計數器計數，打開電源，打開串行通訊，重復發送報警信息，直到收到網關應答信息時才停止報警，恢復定時器計數，進入LPM3 休眠模式。
數據發送要遵循通訊協議，圖4 所示為數據發送程序流程圖。由于文章篇幅所限，這里就不多述了。
本文介紹的基于ZigBee 技術的智能家居無線網絡系統，由于其具有低成本、低功耗、較遠的覆蓋范圍及通用性的特點，將成為智能家居系統中的又一亮點，必將給現代智能家居系統帶來一場新的變革
