猶記在1980年的時候，一位朋友在Commodore 64屏幕上繪制出第一幅萬寶路煙盒的計算機圖像。他利用DOS操作系統編寫出一套軟件程序，將各個像素和像素域的色彩值及地址輸出到 CRT 屏幕上，花費幾小時的時間完成紅、黑和白三色影像。如今，技術的發展完全不可同日而語！不論是專業的美工人員，還是對于如何正確調整像素位置一竅不通的門外漢，都能設計出影像。顯示設備不只配備高級的電子組件，更有引人注目的美學設計和可移植性。數字顯示技術使得彩色影像無處不在，客廳里視頻管線所能達到的傳輸速率如今已接近令人難以置信的330×1010b/s。那段煙味彌漫和充斥DOS影像的日子已經一去不復返，相當令人慶幸！

行動產品視頻發展歷程回顧
由于數字處理技術不斷演進，嶄新的個人計算世界才得以實現，進而引起大流量數據傳輸管線的需求。在投影技術主要采用CRT屏幕的年代，視頻數據大多被編碼為模擬信號，并且在阻抗受到控制的環境中可達到絕佳的傳輸效果。但模擬顯示器并不適用于便攜式電子產品。直到液晶顯示器的問世，便攜設備才真正能顯示視頻，視頻接口從此便完全數字化。對屏幕分辨率要求較低的小屏幕而言，CPU接口是最常見的解決方案。這只是一種從視頻來源到顯示器的平行數據總線，驅動的方式與內存總線相同。顯示器內部的區域單元格緩沖器(local frame buffer)可支持速度相當慢的微處理器。

第二代顯示技術造就出彩色顯示器，由于需要速度更快的數據管線，再加上體積外型日益縮小的手機設計，使得顯示器成為適應性強和具吸引力的設計組件。再者，連接處理器與可旋轉顯示器的線路必須更少、更快速。當時，有些公司運用數據串行化的概念來克服這一瓶頸，像是National Semiconductor的MPL技術，以及Fairchild的μSerdes技術。它們的基本原理都是在圖形來源附近安裝離散發送器(序列器)，并且在顯示器面板附近安裝離散接收器(解序列器)。后者通常直接安裝在軟性印刷電路板(FPC)纜在線，而FPC將主運算處理板與顯示器面板相互連接。這一系統的目標分辨率可達到QVGA等級，但色彩分辨率不超過16位/像素。

有了先進的顯示技術，便能夠呈現更高的分辨率和更鮮明的色彩。其中的顯示分辨率是QVGA的2～6倍，并高達24位/像素色彩分辨率，因此需要再次增加數據處理量。此時，區域單元格緩沖器變得體積龐大且成本高昂，使用于筆記本電腦中的RGB視頻接口便取代了原先的CPU接口。然而，與筆記本電腦相比，手機需要更長的待機和運作時間，也就需要比筆記本電腦技術更低功耗的解決方案。為了克服這個瓶頸，德州儀器將FlatLink3G技術導入該公司的OMAP應用處理器平臺中，同時推出獨立式發送器和接收器IC。此項技術的開發得到多家顯示驅動器和面板設計廠商的支持，其他一些公司也采取類似的方法解決這個問題，例如，Qualcomm運用行動顯示數字接口(MDDI)技術，視頻電子標準協會(VESA)接著也采用MDDI。而Maxim決定使用獨立式橋接解決方案，將纜線的數目減少為一條，只將頻率嵌入于資料中?，F(xiàn)有的 CPU 接口序列器解決方案也開始提供RGB視頻接口。最終，行動設備設計人員希望能找到一種方法，將發送器整合于繪圖引擎，并且將接收器整合于顯示器。

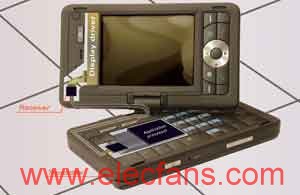

圖1 智能型手機使用離散序列器(發送)和解序列器 (接收)的實例

只有少數解決方案(例如，MDDI和FlatLink3G)能真正達到這樣的整合，幾種同類型概念的產品都使用復雜的模擬設計技術(如MPL)，雖然能夠降低功耗，但是要使之整合于標準CMOS發送器技術或高壓顯示驅動器技術則相當困難。

有了上述全部技術后，卻出現一個新的問題：系統設計人員如何在不同的廠商之間選擇正確的組件，并將這些組件互相連接？這需要將所有技術相互整合的解決方案。為了解決這個問題，囊括移動產業中大多數領導廠商的移動產業處理器接口(MIPI)聯盟開發出顯示串行接口(DSI)技術。這項技術將移動產品內的繪圖引擎與顯示器相互連接，同時結合CPU和RGB視頻接口的優點。透過數據的封包化，DSI的功效變得相當強大，不但能協助發送器整合于應用處理器，且能將DSI接收器整合于顯示驅動器。然而，DSI的離散橋接解決方案仍不甚理想，因?yàn)榉獍嫦喈?dāng)昂貴，而且會增加更多功耗。FlatLink3G之類的專屬替代方法就顯得極具競爭優勢，而且不需使用任何軟件。

IT產品和視頻
處理器和ASIC廠商一直面臨控制設備管腳數的問題，序列視頻相互連接能讓管腳數減少，這點極具吸引力。Intel率先采用DVO輸出而淘汰GPU輸出并行總線，使得總線寬度減少將近50%。接著，Intel推出真正只需運用四條差動線路的串行接口SDVO。

圖像處理產業的一個重大瓶頸是顯示器面板輸入。如今幾乎所有大型圖像面板(指德州儀器的 FlatLink或National Semiconductor的PanelLink)都采用7:1數據壓縮比的LVDS序列器。筆記本電腦顯示器面板主要采用18位/像素的色彩分辨率。其中，使用三個差動數據線路和一條頻率線路，將數據和其他三個同步信號傳輸至面板。監視器和電視面板需要各像素具有24位、30位甚至高達48位的色彩分辨率。這通常會運用相同的7:1 LVDS串行化技術，LVDS通道的數量也會從四個差動對隨之增加為五對、六對或七對。

顯示器面板有不同的色彩分辨率(16位和48位)，也有不同的屏幕分辨率(QVGA和FHD)。不斷提高的面板分辨率能夠轉換為更為快速的像素時鐘速率，而且需要更多的數據處理量。LVDS序列器能夠以大約135MHz的像素頻率速度達到最大的數據傳輸速率。為了達到更快速的時鐘速率，像素傳輸可區分為奇、偶像素?cái)?shù)據，并透過兩個平行LVDS聯結進行傳輸。目前最大的電視使用多達32個差動信號對，使得像素時鐘速率達到540MHz成為可能，而處理如此大量的LVDS信號讓EMI處理變得極具挑戰性。雖然7:1 LVDS串行化架構被明確地限定為技術層級，不過仍相當受到歡迎，有多種途徑可取得這項技術。

使用7:1 LVDS SERDES作為內部接口時，數字視頻接口(DVI)則成為外部連接設備的對應。進行串行化之前，會先將數據編碼。其中，采用的編碼機制是最小化傳輸差動信號(TMDS)，這是Silicon Image所研發的技術。TMDS不只提供AC平衡信號，而且能夠在提高時鐘速率時降低數據線路的EMI。第三項類似的技術是高畫質多媒體接口(HDMI)，HDMI將 DVI概念予以延伸，在TMDS信號加入音頻和數據加密。LVDS串行化、DVI和HDMI都有一個重大的設計缺陷，就是像素頻率信號與數據為并行傳輸。由于接收器使用此頻率信號進行數據復原(DLL)，使得聯結的設定和控制時間變得極為重要，對于內建信號歪斜修正功能的接收器，甚至?xí)档推渥畲髷?shù)據傳輸速率。

將時鐘信號嵌入數據的序列器技術能夠達到最高的數據傳輸速率，THine的V-by-One便是其中一例，然而專屬性解決方案限制了這一技術的使用。DisplayPort(DP)成為未來PC業界優先采用的顯示相互連接方式。DP是一種結合歷史經驗的開放技術，擴充性相當高，而且使用8B10B編碼，具備數據擾頻(data scrambling)、SSC、信道間信號歪斜修正及嵌入式計時等功能。DP能夠提供低功耗且高處理量的低 EMI 視頻接口。從去年起直接驅動顯示器已開始采用DP，并且逐漸取代筆記本電腦的LVDS顯示連接。

在2007年時，消費性電子產業對iPhone的成功以及UltraMobilePC激增的銷售佳績感到震撼，這些產品都是采用移動處理器來支持低功耗的PC引擎。顯示器面板廠商如今正借由動態背光源的運用及OLED顯示技術的提升來開發可降低功耗的解決方案。能夠驅動大型彩色筆記本電腦面板的行動處理器即將實現，不過這讓行動處理器設計人員不易選擇正確的視頻接口，因?yàn)轵?qū)動手機HDMI的需求正日益增加，而且DSI、HDMI、LVDS SERDES和DP之間開始出現相互重疊的現象。

另外，透過光纖及無線連接進行視頻傳輸?shù)男枨蟪霈F(xiàn)。不只影像畫面需要無線連接，壁掛式超薄型LCD電視也同樣需要。透過現有的設備并利用MPEG譯碼來傳輸經過壓縮的視頻實屬不易，尤其在大型電視屏幕上播放電影和視頻更是如此。以往只有并行總線可用，如今大多數視頻架構仍然使用低串行化密度，并維持像素頻率與資料的平行?，F(xiàn)在，改用頻率嵌入于數據的完全優化序列聯機終于開始出現，透過適應接收器的等化和傳輸預加重技術(transmit pre-emphasis)的使用，線路的數量將可進一步減少。

未來趨勢如何變化
電視產業中Full HD高畫質屏幕的發展趨勢不容小覷，而且一般人都很樂意透過大型屏幕與朋友分享個人設備中的內容。之前，18位色彩和QVGA分辨率被誤認為對便攜式低功耗產品已經綽綽有余，如果忽視3D電影近期的成長或3D DLP電視的商業量產上市，將錯過這一發展趨勢。例如，夢工廠電影制作公司(DreamWorks)已定立多項計劃，從2009年開始就以3D方式制作所有新電影。3D圖像處理需要加倍的數據處理量，以及更進階的信號處理技術。全像技術(holographic techniques)使得設計人員能夠制作出具有影像投影功能的眼鏡，不只質量輕，而且外型美觀，顯示袖珍型影像投影技術如今已逐漸實現。另外，目前已首度證實，筆記本電腦的電池供電可支持30英寸的投影，這一尺寸的屏幕需要高于VGA等級的分辨率。
