電光調制器,電光調制器工作原理是什么?

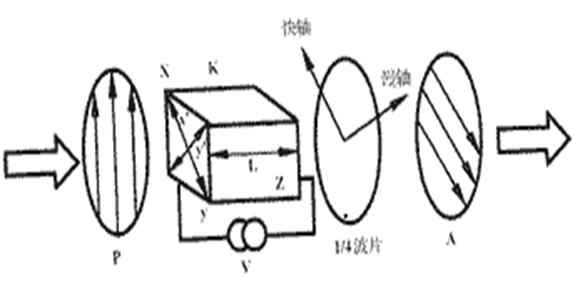

電光調制器是利用某些晶體材料在外加電場的作用下所產生的電光效應而制成的器件。常用的有兩種方式：一種是加在晶體上的電場方向與通光方向平行，稱縱向電光效應（也稱為縱向運用）；另一種是通光方向與所加電場方向相垂直，稱橫向電光效應（也稱為橫向運用）。

隨外加電壓變化的透過率

縱向調制與橫向調制優缺點

• 縱向電光調制優點是結構簡單，工作穩定，無自然雙折射的影響，不需進行補償。其缺點是半波電壓太高，功率損耗較大。

• 一般橫向調制器橫向運用時其半波電壓要低于縱向運用 ,但由于存在著自然雙折射引起的相位延遲，且隨溫度的漂移而改變，往往使已調波發生畸變，常采用“組合調制器”來進行補償。

光通信中調制器的設計目標

• 高的調制速度和寬的調制帶寬

• 低的驅動電壓

• 高消光比

• 低的插入損耗

為達到上述要求,實際中大都采用工藝較成熟的LiNbO3材料制作電光調制器

目前電光調制器的性能

• 1997年以色列通用微波公司的1.55m高速LiNbO3調制器（M-Z干涉儀型）獲得3dB帶寬為40GHz，RF驅動功率低至44～70mW 。

• 日本NTT公司采用Ti擴散LiNbO3脊形共平面波導電極結構，研制出1.55m波長的毫米波電光調制器，獲得3dB帶寬30GHz（電信號）和50GHz（光信號），驅動電壓為3.5V。
