一、什么是電子白板

　　電子白板是一種多媒體教學設備，安裝在學校用于教學的教室或大廳中。電子白板通常由臺式計算機、觸摸式白板、投影儀、音響、話筒等電子設備組成，它也帶來一種新興的、電子化的、智能化的教學模式。有些地區的學校已經將電子白板和學生的電子書包聯合起來。在中國大陸，很多地區的學校已經統一采購了該設備。

　　工作原理

　　電子白板工作原理分為壓感原理和激光跟蹤原理兩種。使用壓感原理的觸摸式白板相當于計算機的一個觸摸屏，是一種用手指或筆觸及屏幕上所顯示的選項來完成指定的工作的人機互動式輸入設備。這種電子白板內部有兩層感壓膜，當白板表面某一點受到壓力時，兩層膜在這點上造成短路，電子白板的控制器檢測出受壓點的坐標值（手指或筆觸及的位置），經RS232接口送入計算機。使用激光跟蹤原理的白板上端兩側各一激光發射器。白板啟動后，激光發射器發出激光掃射白板表面，特制筆具有感應激光功能，從而反饋筆的位置。

　　電子白板的分類

　　復印式電子白板

　　所謂復印式電子白板即通過用戶的簡單操作便可將白板上書寫的內容通過一定的方式掃描并打印出來。其功能完成過程與普通的復印過程一樣，首先由圖像傳感器件對白板上的內容進行采集，采集信號經過一定的圖像處理后，最后用熱敏、噴墨或其他打印方式輸出。輸出的紙張一般為A4幅面。這種電子白板的圖像傳感器件一般是CCD，掃描方式采用CCD模塊運動或白板膜運動兩種。

　　打印輸出方式一般有熱敏紙輸出及噴墨普通紙輸出，顏色上有黑白及彩色輸出兩種。除了復印功能外，一些廠家還在此基礎上添加了與電腦相連的功能，即可將白板的內容掃描到電腦中，功能表現上相當于一臺掃描儀。目前復印型電子白板的廠家有松下，南極洲 ，Antarc和普樂士等，售價在一萬左右。復印式電子白板的復印功能其實沒有太大的實用型，選擇一塊高品質和性價比好的產品，才應作為首選。

　　交互式電子白板

　　交互式電子白板可以與電腦進行信息通訊，將電子白板連接到PC，并利用投影機將PC上的內容投影到電子白板屏幕上，在專門的應用程序的支持下，可以構造一個大屏幕、交互式的協作會議或教學環境。利用特定的定位筆代替鼠標在白板上進行操作，可以運行任何應用程序，可以對文件進行編輯、注釋、保存等在計算機上利用鍵盤及鼠標可以實現的任何操作。

　　電子白板交互式電子白板也支持復印，將電子白板直接與打印機連接，通過特定的白板筆進行板書，需要打印時，只需按下面板上的打印鍵即可實現彩色或黑白打印。還可以作為PC白板使用，將電子白板與PC相連，此時的電子白板就相當于一個面積特別大的手寫板，可以在上面任意書寫、繪畫并即時的在PC上顯示，文件保存為圖形文件。此功能一般需要一個專用的應用程序支持。如果通過特定的應用程序如MICROSOFT的NETMEETING，交互式電子白板就可以通過網絡與其他辦公室、會議室進行交流，實現網絡會議。

　　交互式電子白板是一種先進的教育或會議輔助人機交互設備，它可以配合投影機、電腦等工具，實現無塵書寫、隨意書寫、遠程交流等功能。從結構外形看有 正投式、背投式、以及書寫板等多種形態;從硬件原理上來說，交互式電子白板融合了大屏幕投影技術、精確定位的測試技術等?，F(xiàn)階段的國際或國內市場上，有多種技術可以實現電子白板精確定位，具有代表性的是紅外線、電磁感應、電阻、超聲波、CCD等技術。

　　每種技術都有不同的特點和優勢，在市場上占有一定的份額。國際權威市場調查機構的分析報告中表明，近年國際市場上，采用電磁感應技術的電子白板逐漸占據市場主導地位，南極洲，Antarc等占有1/2以上的市場分額，其次是紅外傳感及超聲波傳感技術，占有大約1/6的市場分額。

　　電子白板的優點

　　電子白板是一個較新的產品，它匯集了尖端電子技術、軟件技術等多種 高科 技手段研發的高新技術產品，結合計算機和投影機，可以實現無紙化辦公及教學，它可以象普通白板或教學黑板一樣直接用筆書寫，然后輸?shù)诫娔X里去，相對于投影機、普通白板，電子白板有其自身的優點。

　　1、通常我們開會，演講的人需要不停的在白板上書寫著自己的要點重點，而聽講的人就需要不停的記錄，生怕有所遺漏，有了電子白板以后只需認真聽講就可以了，演講的人書寫完之后，只需輕按一下按鍵或按一下遙控器，就可以把白板上書寫的內容完完整整的打印下來，只需幾秒鐘的時間;或者使用電腦的人只需輕按一下按鍵或按一下遙控器，就可以把白板上書寫的內容完完整整的輸入到電腦里，非常方便，具有普通白板不可比擬的優勢。

　　2、電子白板可以無限延展書寫空間。凱旋電子白板專帶的電子白板軟件可以使書寫空間無限大。

　　3、截至2013年，電子白板也和其它電子產品一樣，更新?lián)Q代的速度很快，現階段，新型的光學電子白板正成為主流產品?？梢酝ㄟ^與視頻會議系統相連，實現遠程開會與遠程教學。

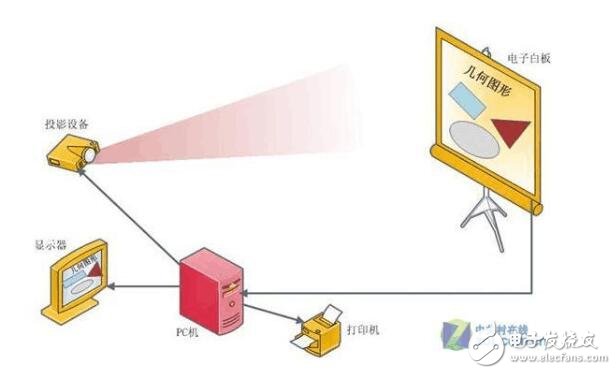

　　二、投影儀如何連接電子白板

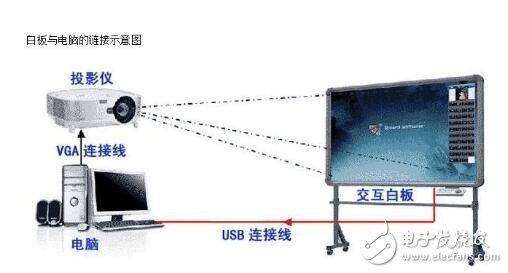

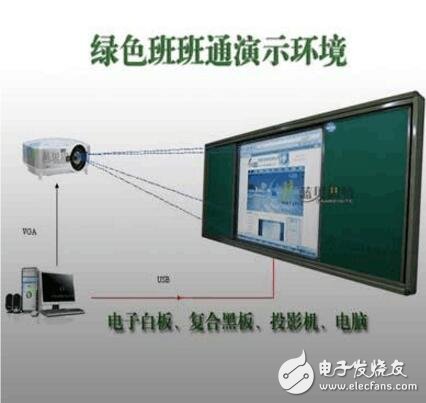

　　投影機一般與電子白板是不需要連接的，電子白板通過USB數據線與電腦相連，投影機把電腦屏幕內容投影到白板上，專用的電子筆通過軟件在白板上進行批注和板書。

　　三、電子白板投影儀安裝

　?。?）白板固定

　　白板的固定很重要，一般我們的電子白板都會鑲在黑板里面，不容易動。少數的學校也會將電子白板固定在于黑板外面。有好多的架子支撐。這樣的固定小孩子容易碰到或小孩子受傷。如果沒有固定好聯系學校的后勤團隊好好固定電子白板。

　?。?）連接USB線纜，最長可10—15米

　　如果電子白板和電腦距離太遠，可以用延長線。線最多可以到15米以內。超過這個長度，信號質量很弱。但是線要隱藏為好，不容易拉斷或動彈。

　　（3）啟動電腦

　　一般啟動以后在任務欄上出現電子白板的圖標，呈現彩色是通訊成立，呈現灰色是通訊受阻，需要重新連接，檢查線路。

　?。?）自動安裝驅動程序

　　跟上面講的一樣，現在的電子產品除特殊產品以外都是自動安裝驅動程序。

　?。?）檢查無法驅動的原因：病毒、殺毒軟件

　　所因?yàn)殡娮影装瀹a(chǎn)品很怕殺毒軟件和安全衛士的阻攔，所以安裝或使用電子白板的使用首先要關掉360安全衛士、殺毒軟件、qq管家等等軟件。

　?。?）白板校準

　　所有設備連接成功后需要將光標和手指、電子白板都要進行一次校準，就跟手機一樣，有時候在屏幕點擊或觸摸的時候不準確。所以電子白板也要校準一次，操作方法是電腦任務欄上找到電子白板圖標上按右鍵-校準。通過在電子白板上用電子筆點擊校準十字后完成。

　　四、電子白板投影儀的使用

　　1、模式之間的切換技巧

　　窗口模式下，運行其他應用程序時，軟件將自動切換到控制模式。控制模式下，點了畫筆等只有在窗口模式和注解模式下才能用的工具，軟件將自動切換到注解模式。

　　2、創建、打開和保存文檔

　　當你用交互式電子白板上課前，你可以創建一個自己文檔。至于為什么要新建，可以舉個例子。當你前面有老師用過這臺電子白板而又沒有保存上課記錄時，你進入窗口模式就會看到前一位老師的上課內容，尤其是當你不小心點了“上一頁”，你會感覺莫明其妙，因?yàn)槟愕挠∠笾心悴]有寫過那些內容呀！如果你是從 電腦桌 面上重新進入白板時，則會自動為你創建一個新文檔，上面的問題就不會遇到了。

　　當你用交互式電子白板上完一堂課，想在以后的教學中回顧一下現在的上課內容，你可以保存上課內容。方法是當你退出軟件時，會彈出一個選擇框，詢問你是否保存。當你選擇“是”，你可以取一個名字，然后保存在指定的位置。當你選擇“否”或是“取消”時，將不會保存你的上課內容。

　　當你要用交互式電子白板上一堂課，而相關內容，以前用交互式電子白板上過而且保存了，你就可以打開以前的上課記錄，開始本堂課的教學，而不是重新再書寫一遍。這也是交互式電子白板比傳統黑板、粉筆、板擦“三位一體”的舊教學模式優越的地方，我們應該提倡使用。

　　3、設置頁面背景顏色

　　在三種模式下，選擇新建頁面，都會建立一個空頁。默認時，這個新建的頁面的是純白的。如果我們想換一個顏色作為背景，那么我們應該在主菜單中選“畫圖”，然后再選“背景顏色”，這時程序彈出背景顏色選擇框，點擊選擇需要的頁面顏色。

　　4、導出頁面為圖片

　　將部分或全部頁面導出為圖片，支持*.bmp、*.jpg、*.png三種格式。點擊主菜單上的“文件”，選擇“導出為圖片”。程序彈出“導出為圖片”窗口來選擇導出范圍。選定范圍后，程序彈出“導出為圖片”的第二個窗體。輸入文件名稱，選擇保存類型，點擊“保存”。 導出頁面為網頁與導出頁面為圖片類似，點擊主菜單上的“文件”然后點“導出為網頁”。 將部分或全部頁面導出為網頁，網頁支持*.htm格式。

　　5、熒光筆 的獨特之處

　　通過主菜單進入畫筆選擇，會有一些畫筆：普通筆、熒光筆、 毛筆 、排筆。除了熒光筆外其它三種，你可根據自己喜好選擇，然后設置顏色、粗細等屬性。熒光筆與前面三種不同，它是一種半透明筆，一般用于注釋重點。注意了，它不會完全覆蓋你所涂畫的內容。其實通過設置其它筆也可以具有熒光筆一樣的功能，這要在畫筆自定義屬性里設置透明度，默認時是完全不透明的。

　　6、板擦有限制，你不可不知

　　初學者總認為使用板擦就能擦掉白板上自己弄上去的內容。其實板擦功能有很多限制。第一：它只能擦除由普通筆、熒光筆、毛筆、排筆工具書寫和繪畫的內容，而且這一點也要有前提的，那就是不能對你寫的內容進行組合后試圖擦除。第二：對于手寫識別不能擦掉，這一點千萬要記住，你可以通過選擇手寫識別寫出來的文字，然后點擊選框右上角的小三角形，在彈出來的菜單中選擇刪除（此法很有用哦）。第二：由幾何工具畫出來的圖形，不能通過板擦擦掉，更不能擦掉某條邊，或是某條弧。第四：組合的內容都不能使用板擦擦掉。

　　7、選取工具，它就像鼠標指針很多時候需要使用這一個工具，不信請看下面：

　　1）當你想刪除那些用板擦擦不掉的東西時，可以用這個工具選擇對象。對象被選中后，對象的外圍將會出現藍色焦點外框和編輯點。關于什么是對象？你也許不明白，其實在頁面中你寫的字，繪的畫，插的圖，拍的照都可以叫做對象。注意這里的對象也有限制，那就是只限制是你新建的頁面上，你不要試圖去刪除一個頁面外的按鈕等等。

　　2）如果你現在正在上一堂識字課，叫學生上來寫字，這時你可要注意了。當你選擇畫筆工具叫幾個學生上來寫字，而在這過程中你沒有選擇任何過其它工具。某個學生的字寫的實在是太差了，不過還好，可以經過調整讓字好看，這里你可能就會頭痛了。因?yàn)楫?dāng)你想選擇那個沒有寫好的字的時候，其它的字也被選取了，而這完全出乎你的意料。其實，你剛才一直在用那一種畫筆，而且中間沒有更換過，白板軟件會把在這使用過程中書寫的內容作為一個對象，而不是你所認為的有多少個字就有多少個對象。解決的方法是當你使用一次后記得點一下選取工具，然后再選你剛才用的那個工具，這時就不會出現上面的情況了。當然你在切換工具時可以點其它工具，只要你記得立刻換回來就可以了。

　　3）你可以通過依次選取多個對象來對多個對象進行縮放，刪除，克隆等操作，而不要每次只對一個對象做反復類似的操作。
