　　隨著航天技術的進一步發展，于1982年成立的空間數據系統咨詢委員會(CCSDS)制定了以滿足復雜航天器的需要為目標的高級在軌系(AO-S)體制和標準。目前該標準仍在不斷修正補充與發展。它是航天測控與通信進入國際合作時代的產物，也是航天測控與通信技術發展的必然。航天任務越來越具有強烈的國際性質，為合理開發與利用空間資源必須走國際合作的道路。我國的航天技術要走向世界，與AOS標準接軌是最好的選擇。

　　根據標準的相關要求，可以將AOS系統分成如下幾個主要部分：數據源、鏈路控制器、合路器/分路器等。上行鏈路控制器首先接收分路器傳來的VCD格式數據，并從中提取M_PDU，然后相應恢復成M_SDU或E_PDU，并根據應用進程標識符(APID)的值，把數據傳送到相應的業務用戶。

　　由以上功能劃分來看上行鏈路控制器是整個系統中的關鍵設備，屬于空間鏈路層中的硬件實體，其作用相當于虛擬信道鏈路控制子層數據存取過程。

　　1 控制器的設計

　　AOS體制主要用于復雜航天器的數據系統中。復雜航天器需要傳輸?shù)臄?shù)據種類很多，有圖像、話音、數據、文件、電子郵件等，數據的碼速率也相差很大，從幾個b/s到幾百Gb/s，總信息量很大。AOS體制的特點是能夠?qū)Σ煌愋偷臄?shù)據采用不同的業務，而不同業務對數據的處理方法和格式是不同的。

　　采用AOS體制的航天器數據系統中，上行鏈路控制器存在于空間數據鏈路層的VCLC層中，其主要功能有：對由分路器傳給上行鏈路控制器的數據(VC_PDU)，利用虛擬信道存取子層的VCA業務進行解VCA，生成M-PDU數據單元，再進行解多路復用，生成E_PDU數據，對E_PDU數據進行解包裝功能，分別生成路徑業務數據(O_SDU，P_SDU)及網間業務數據(I_SDU)。

　　上行鏈路控制器的功能框圖如圖1所示。

?

　　幾種主要數據單元格式如下：

　　(1)虛擬信道數據單元

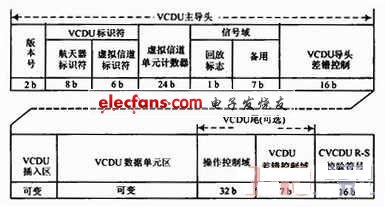

　　虛擬信道數據單元(VCDU)如下：

?

　　(2)M_PDU數據單元

　　M_PDU數據單元如下：

?
