如果說 EarPods 是蘋果在 iPhone 7 之前所使用的耳機解決方案的話，那么 AirPods 就是蘋果在 iPhone 7 后所打造的全新無線耳機體驗。新款 AirPods 是否值得你的等待？它又內藏什么黑科技？

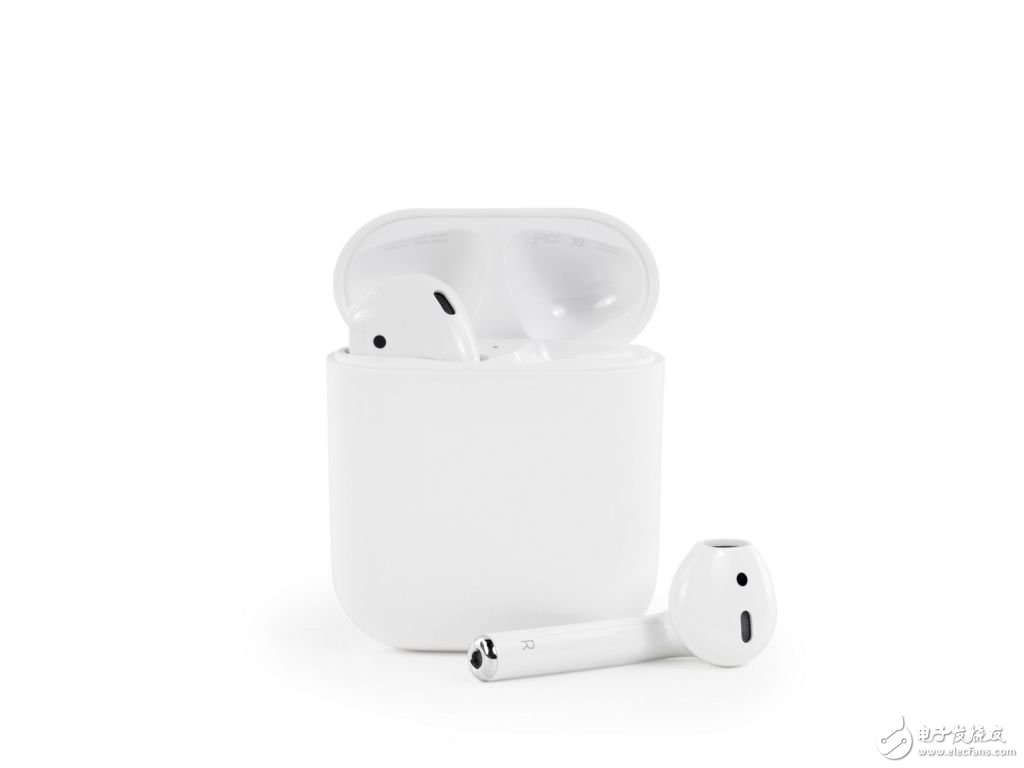

　　現在 AirPods 已經完好地放在桌面上了，我們先來了解一下它的基本規格。

　　每只 AirPod 重 0．14 盎司（4 克），充電盒重量為 1．34 盎司（38 克）。

　　每只 AirPod 的大小為 16．5 mm × 18．0 mm × 40．5 mm，而充電盒的大小為 44．3 mm × 21．3 mm × 53．5 mm。

　　利用藍牙技術和蘋果的 W1 芯片進行無線連接。

　　使用麥克風、光學傳感器和一個運動加速計來進行入耳檢測。

　　采用波束成形技術的麥克風加上一個額外的加速計來過濾外界噪音。

　　AirPods 單次充滿電可以使用 5 個小時，而配合充電盒使用則可以超過 24 小時。

　　AirPods 還配備了一個充電盒。

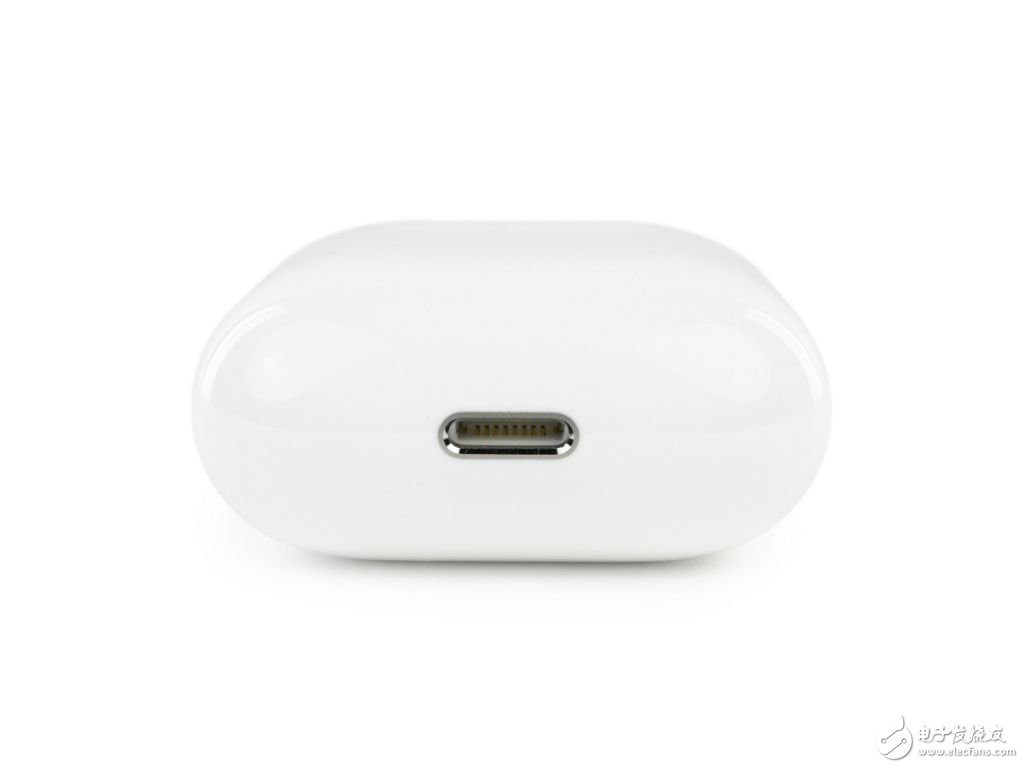

　　在充電盒的一端是用于充電的 Lightning 接口。

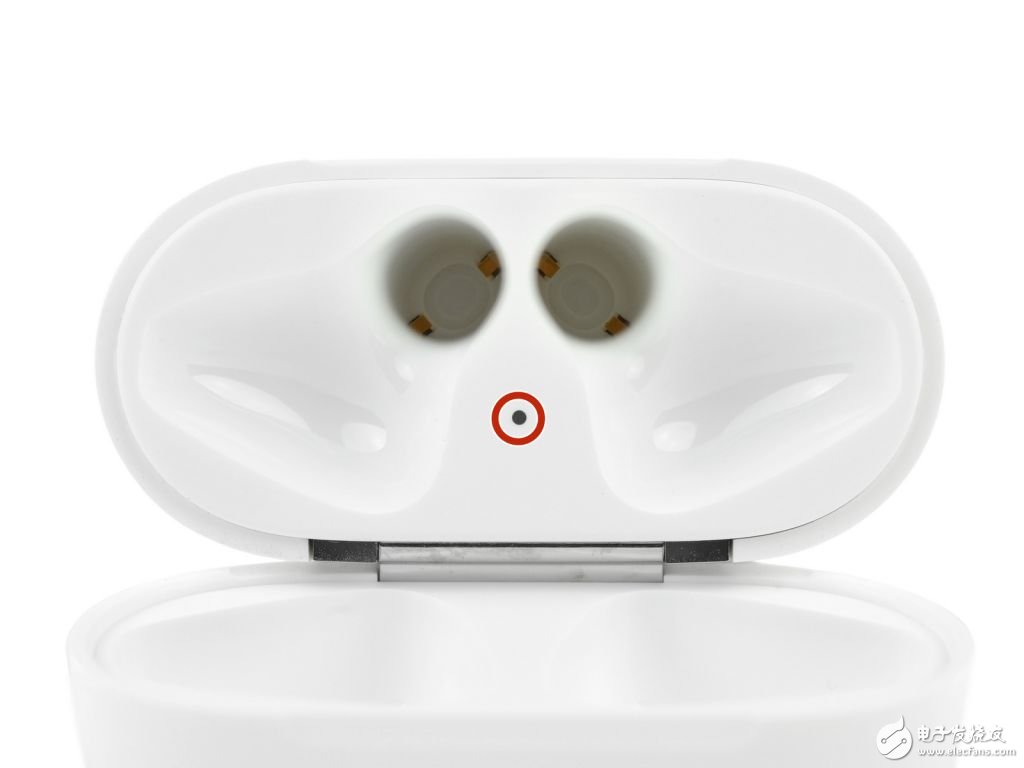

　　在另一端則是放置 AirPods 的嵌入式耳機放置槽，放置槽底部分別有兩個觸點來為耳機電池進行充電。

　　最后，在充電盒的頂部（兩個放置槽中間）有一個 LED 指示燈，它可以顯示耳機或充電盒的充電狀態。

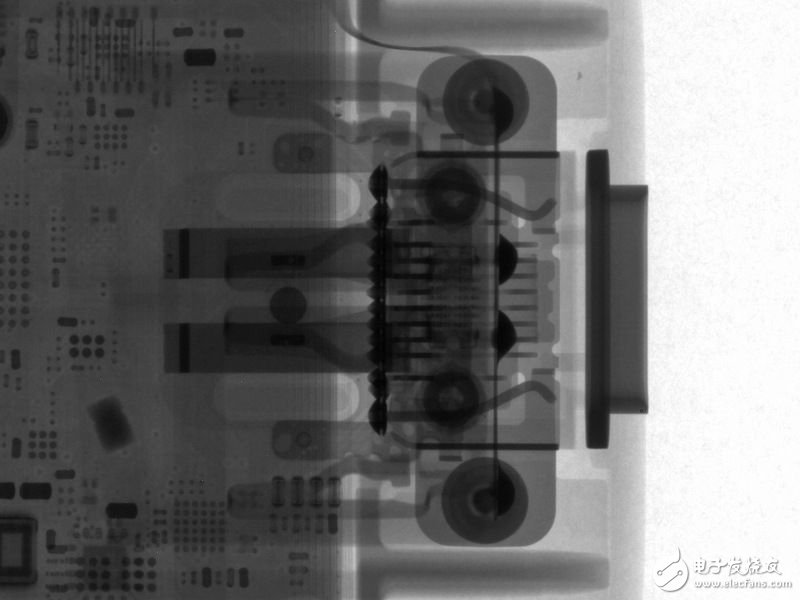

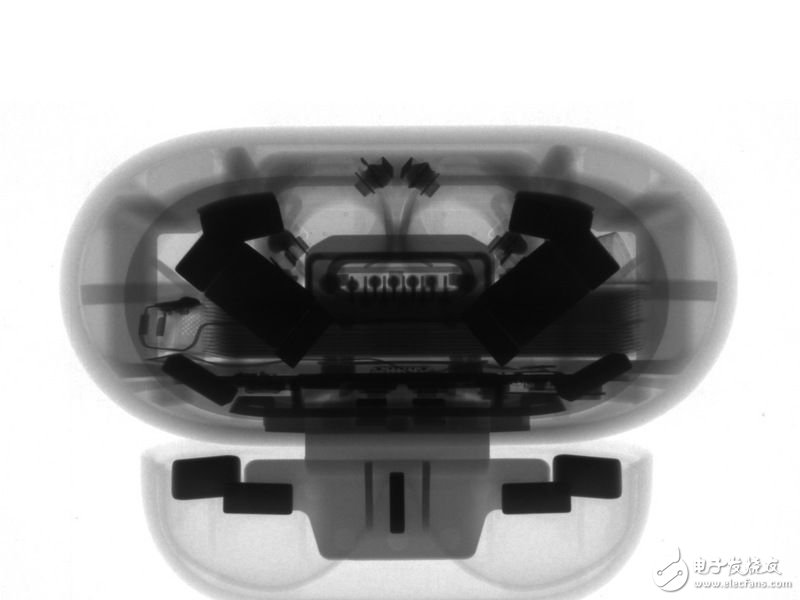

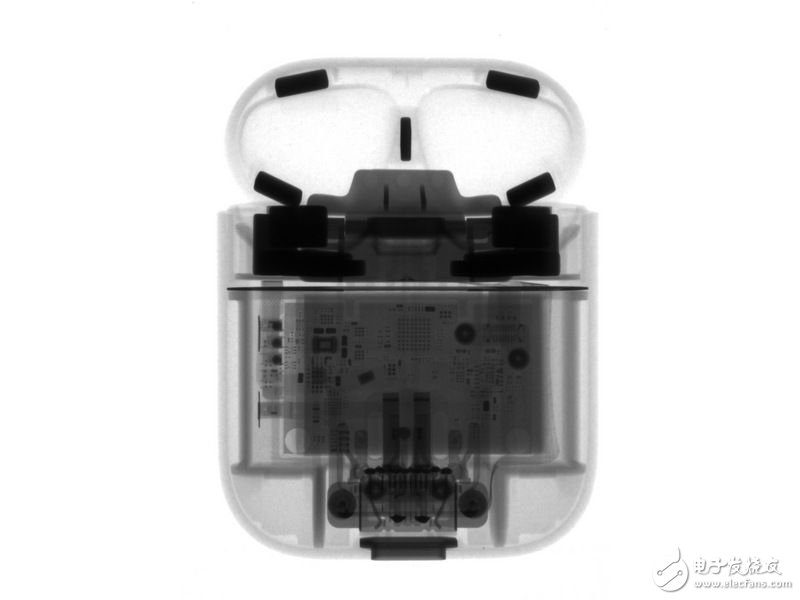

　　通過 X 光圖像你可以從頭到尾地看到它的內部構造。

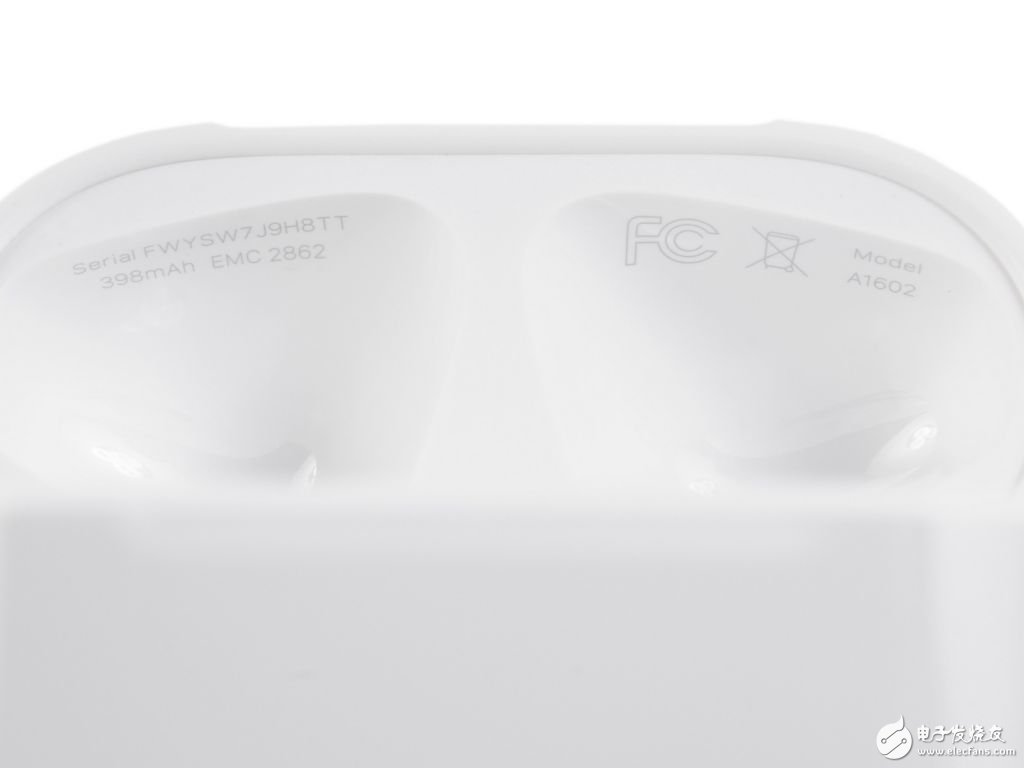

　　在充電盒的蓋子下方寫有產品型號：A1602，在這里你也可以看到充電盒的電池容量：398 mAh。

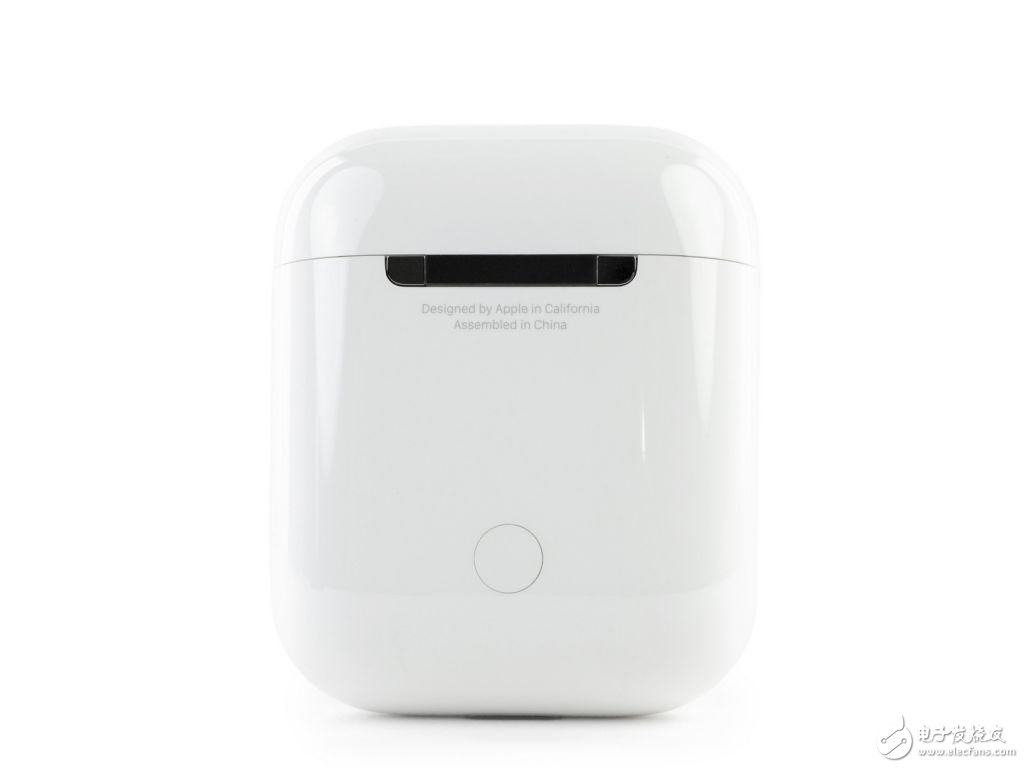

　　轉過來看一下充電盒的背面，下方的圓形按鈕是用來實現即時同步（連接）功能的。

　　好了，不多說了，入正題。

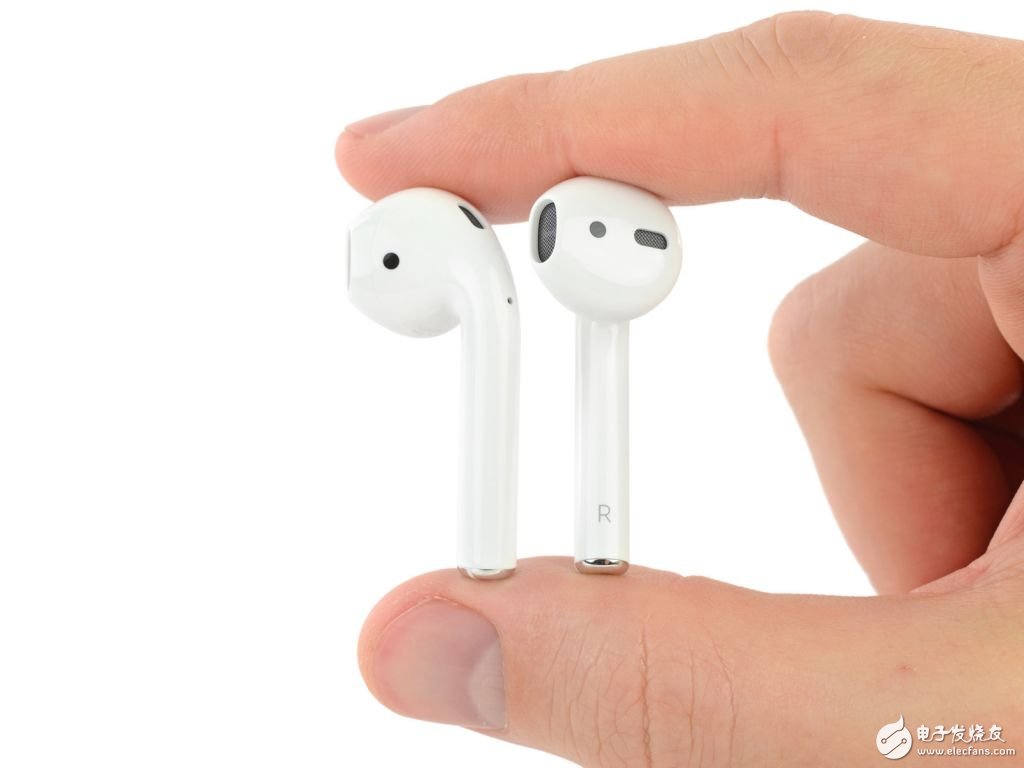

　　耳機上有一些開孔：揚聲器格柵、波束成形技術的麥克風開孔以及 IR 距離傳感器。

　　左邊和右邊的耳機產品型號也不同，分別是 A1722 （左）和 A1523（右）。

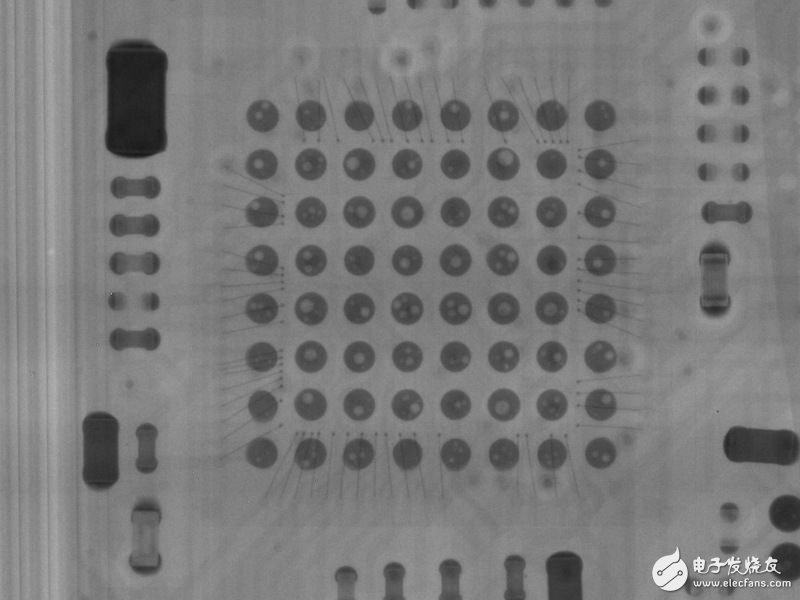

　　X 光圖像可以讓你更清楚地看到其內部構造。

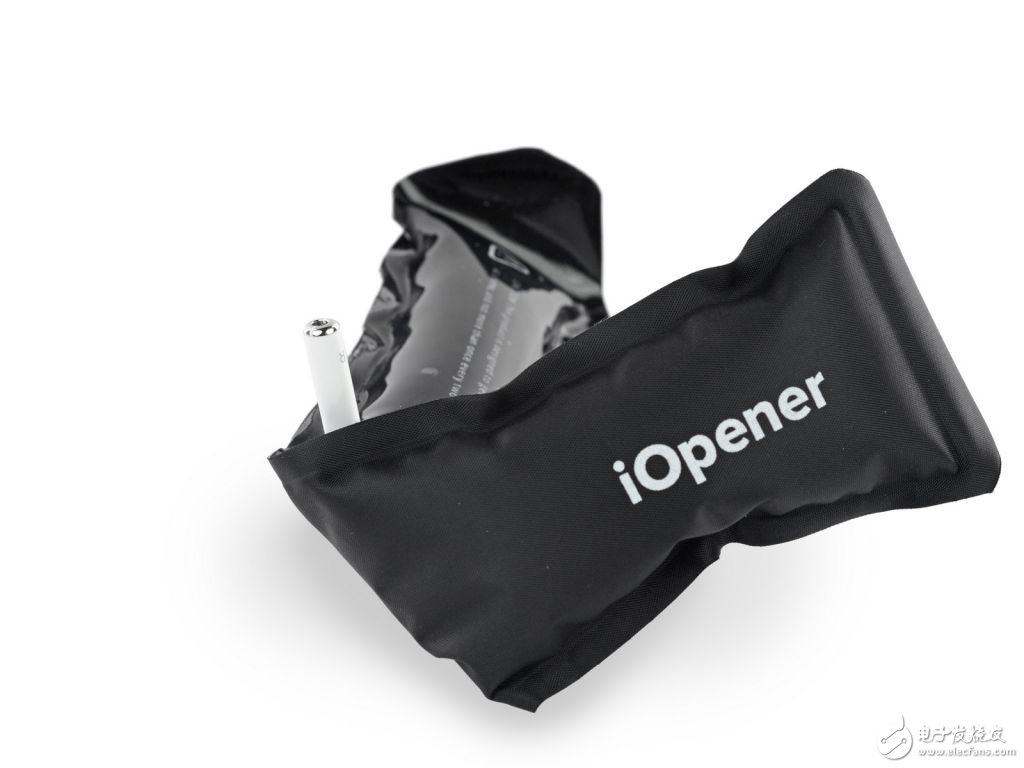

　　一眼看過去沒有明顯的縫隙，所以需要借助更加“暴力”的手段，例如加熱和小刀。

　　加熱后，試著用小刀割出一條縫隙來。

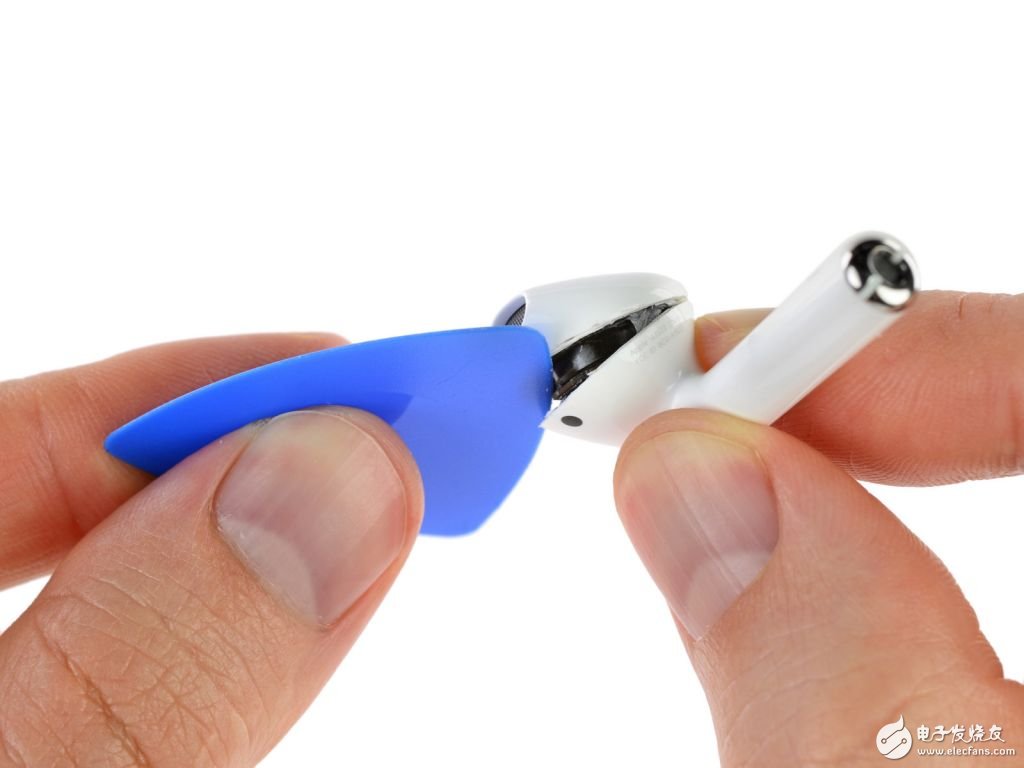

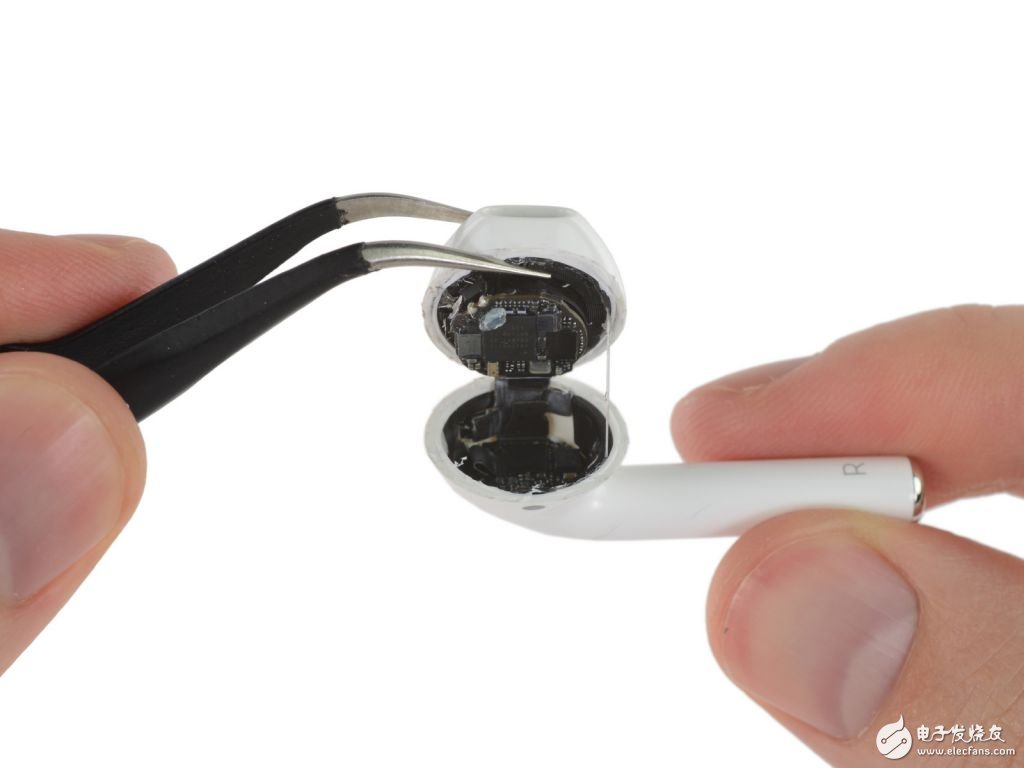

　　為了安全，我們接下來使用一個撬具來撬開它，慢慢轉動就可以將揚聲器部分從耳機中分離出來，并且可以看看到內部的零部件。

　　看到里面的零部件后你會發出驚嘆的，因?yàn)檫@里全部是精密的元件。

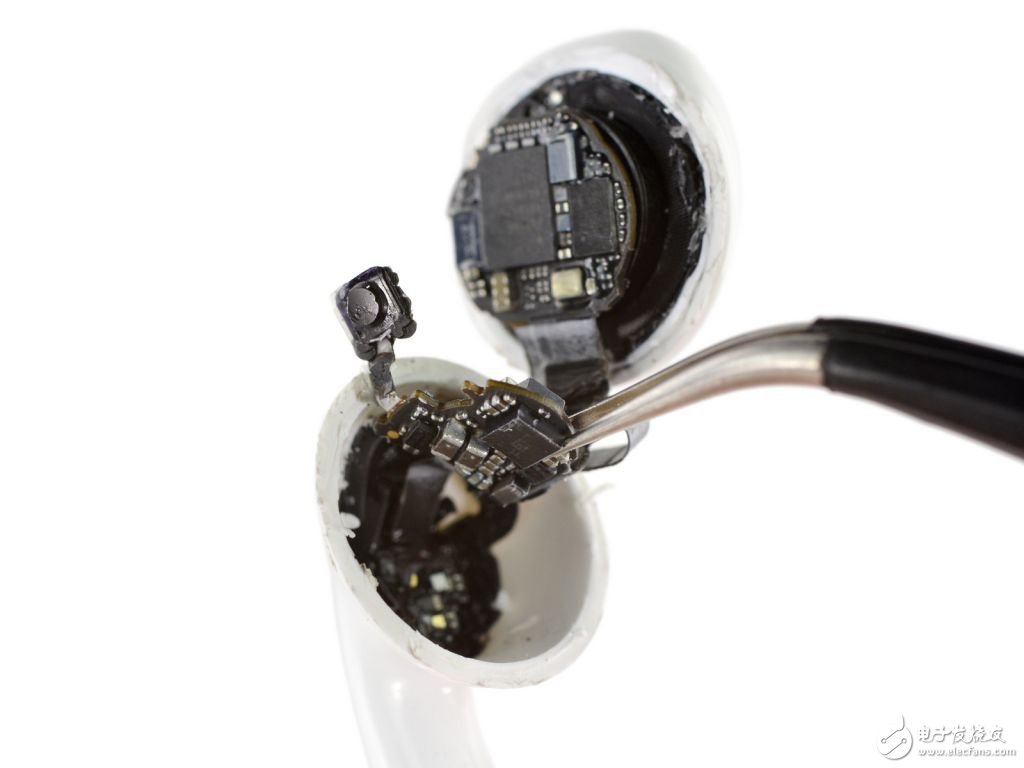

　　開始拆下主板、線纜和一些零碎的東西。

　　如果舉辦一個將復雜線纜塞進小空間內的比賽，蘋果一定會贏。

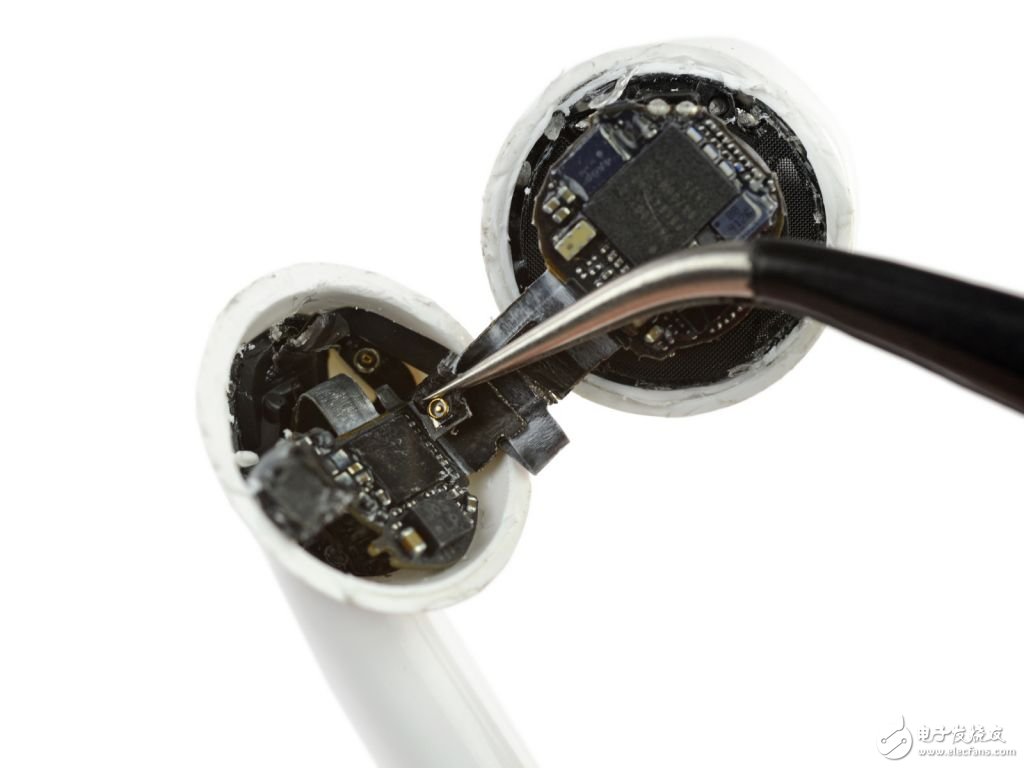

　　另外，我們還看到了世界上最漂亮（而且是最??？）的同軸電纜連接器。

　　在另一側是其中的一個 IR 距離傳感器，用于檢測 AirPods 是否在耳朵里。

　　在耳機部分很難找到出路，我們不妨轉向耳機根部，希望能夠找到另一個突破口。

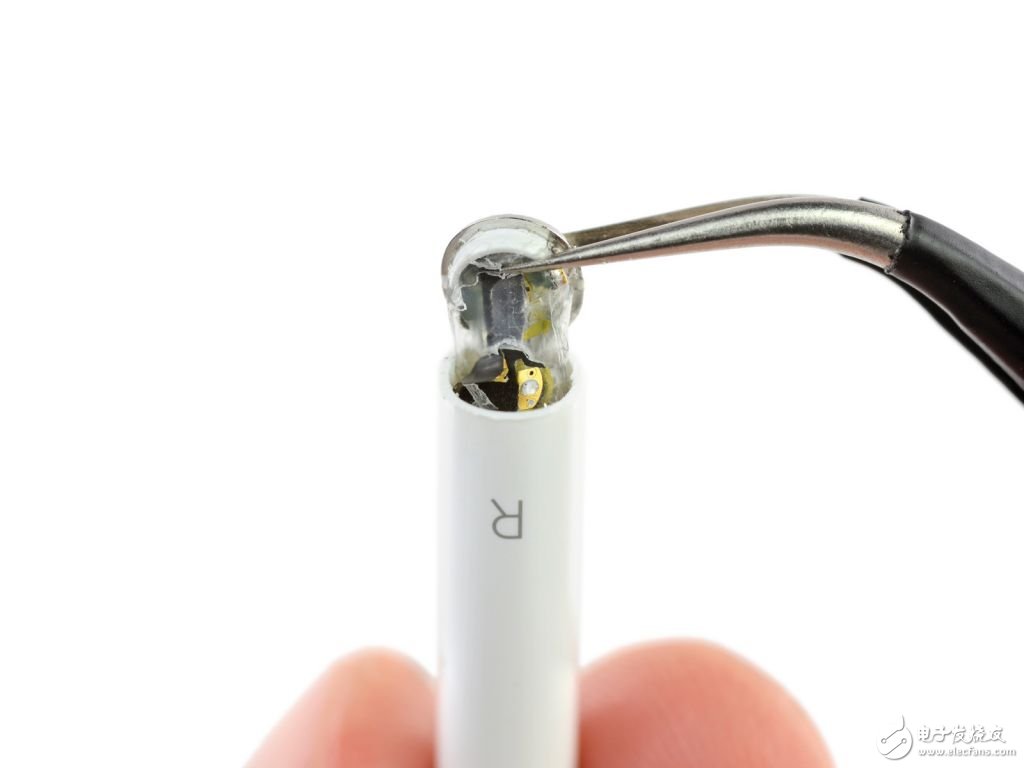

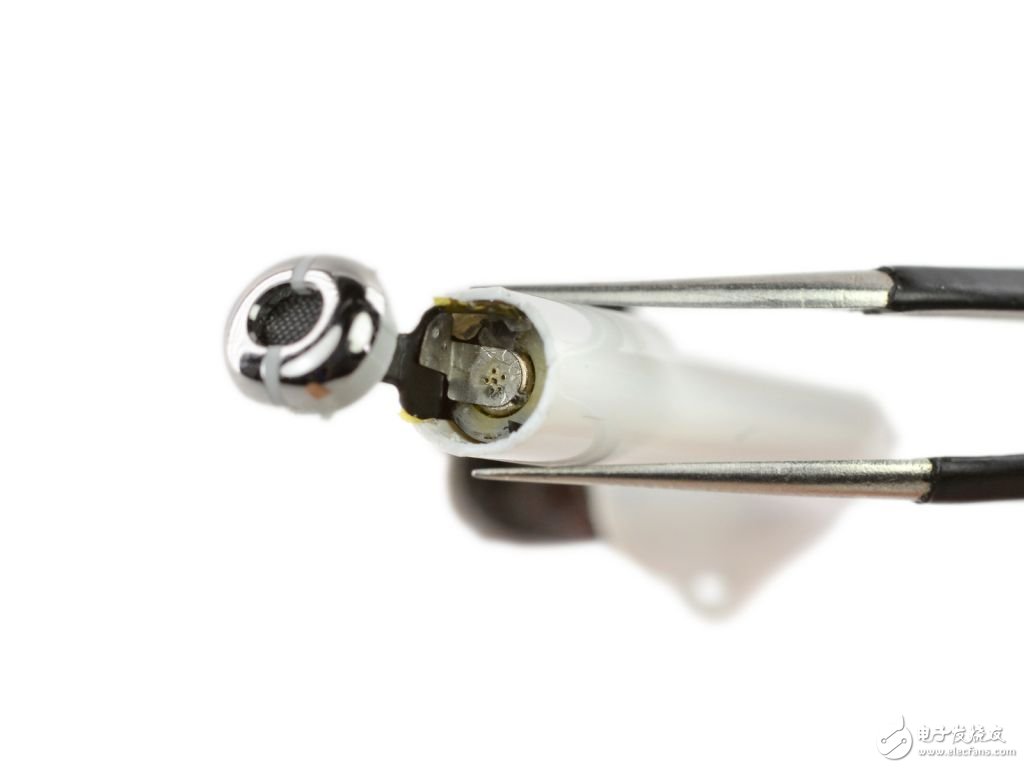

　　閃閃發亮的金屬帽（很多粘合劑）上有為 AirPods 充電而設的金屬觸點，并圍繞著主麥克風。在大量粘合劑的背后還可以看到電池線纜的末端。

　　清理完粘合劑后可以看到微型電池的末端，末端還有一個個很細小的焊點，要更換這些電池看起來將會十分麻煩。

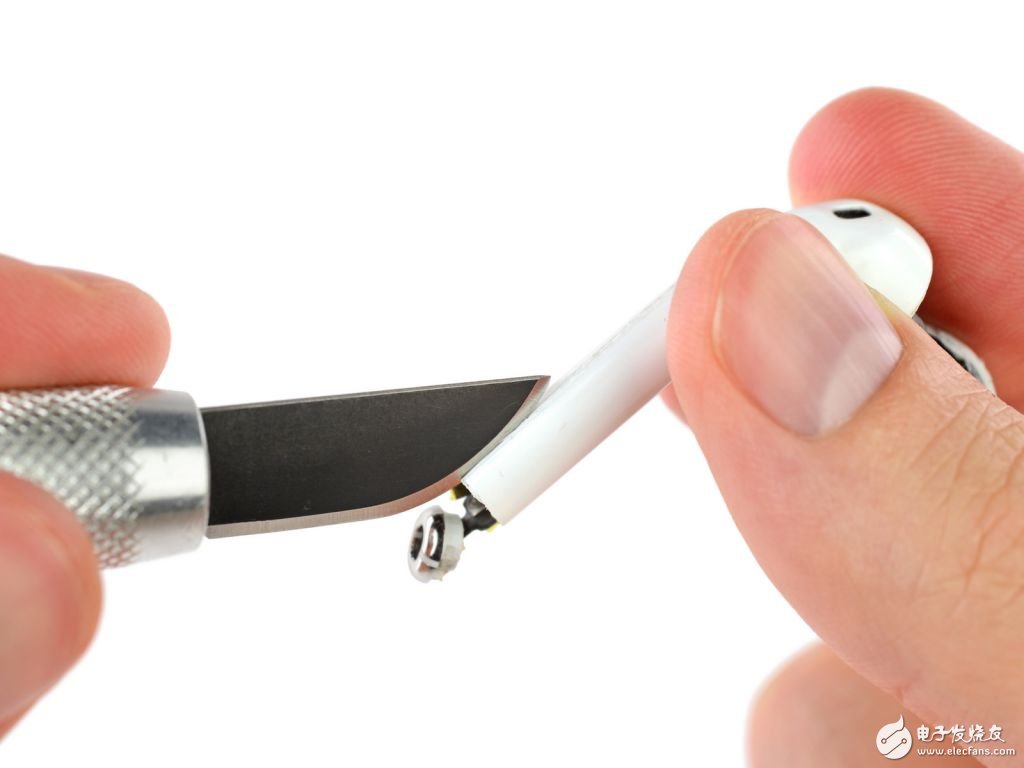

　　要開啟耳機確實困難，護士，給我一把手術刀吧。

　　打開耳機后，在電池上方“躺著”的似乎是一條天線。

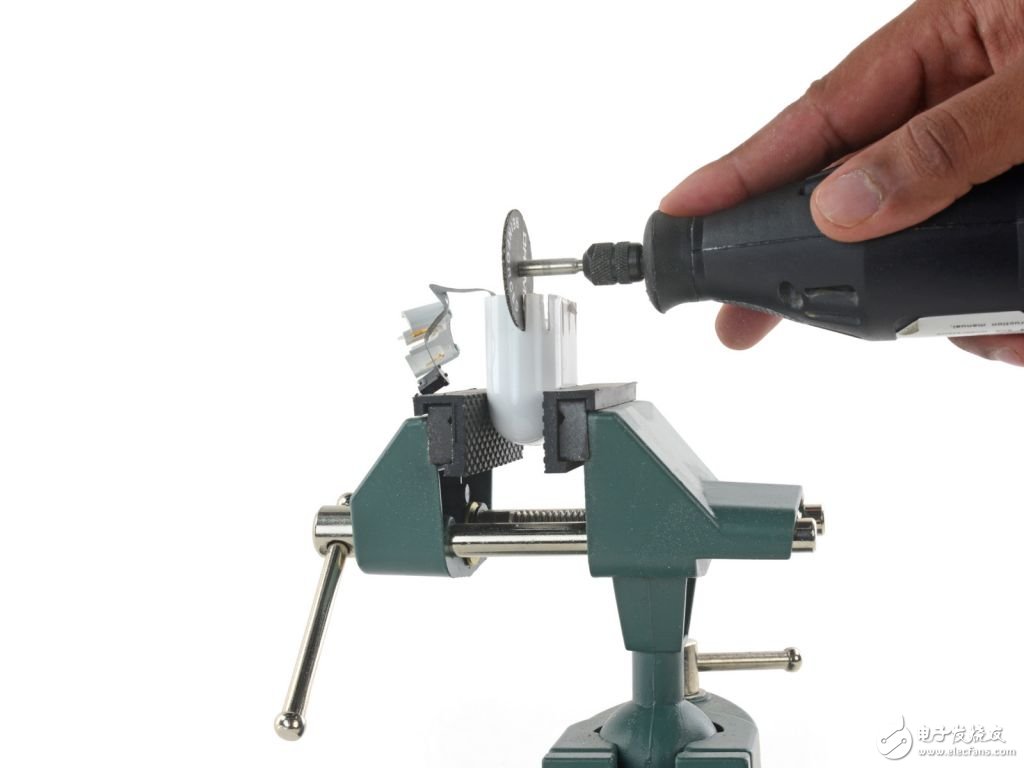

　　好吧，沒有耐心了，將剩余的外殼都剝下來，來看看里面的東西。

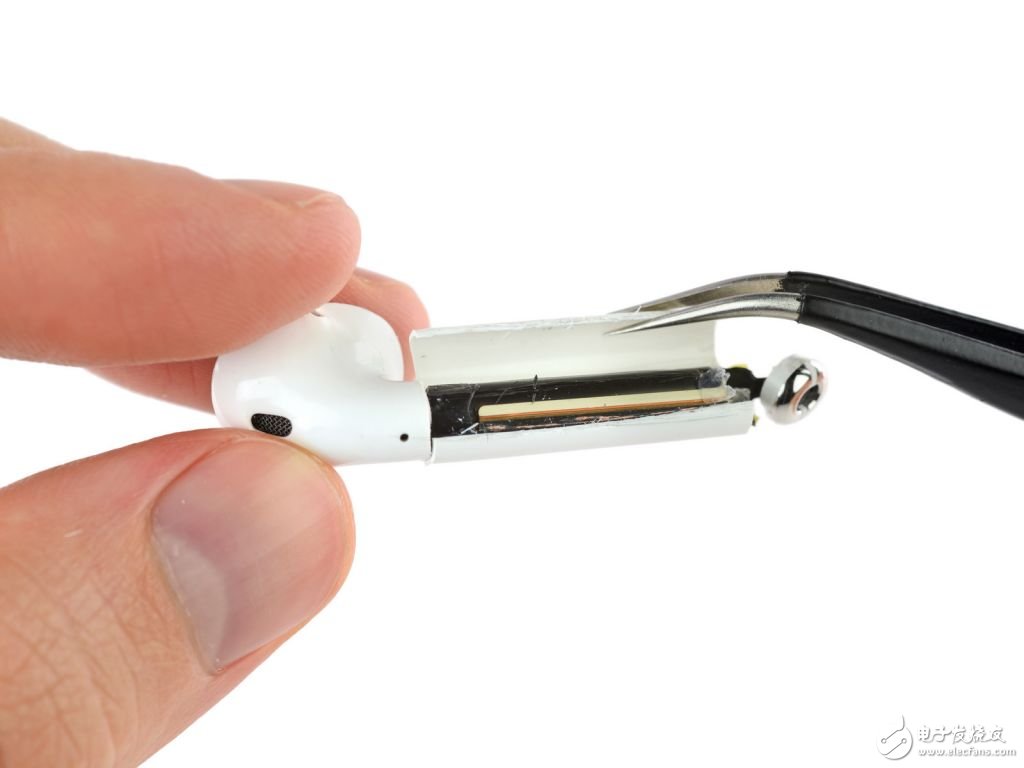

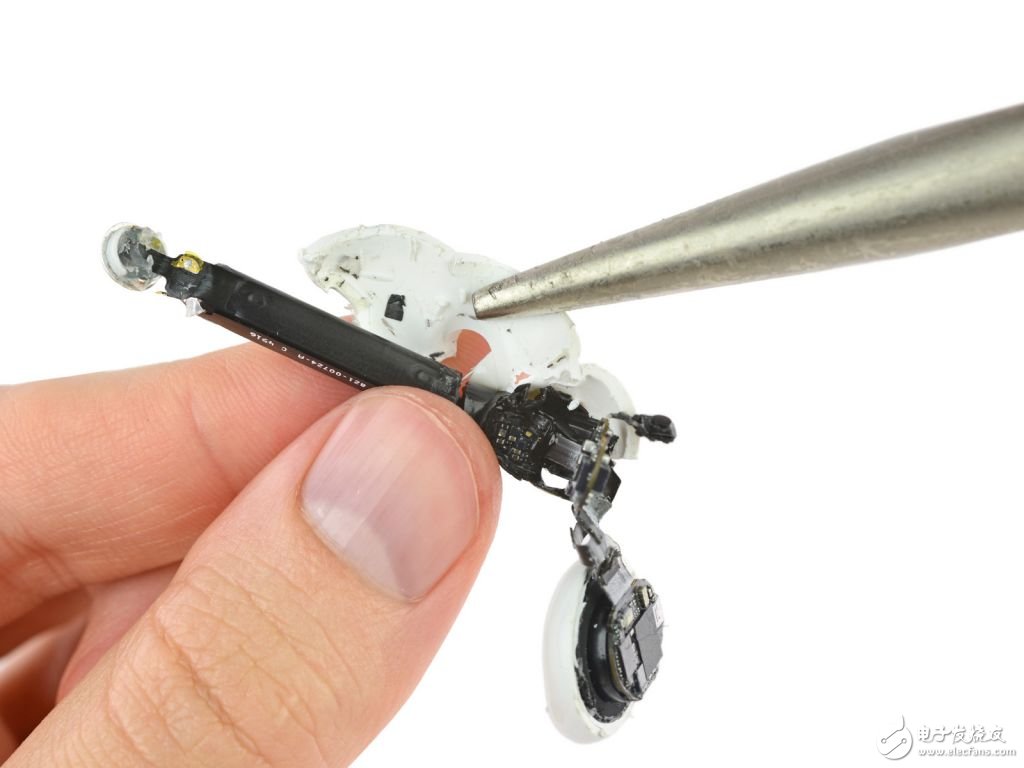

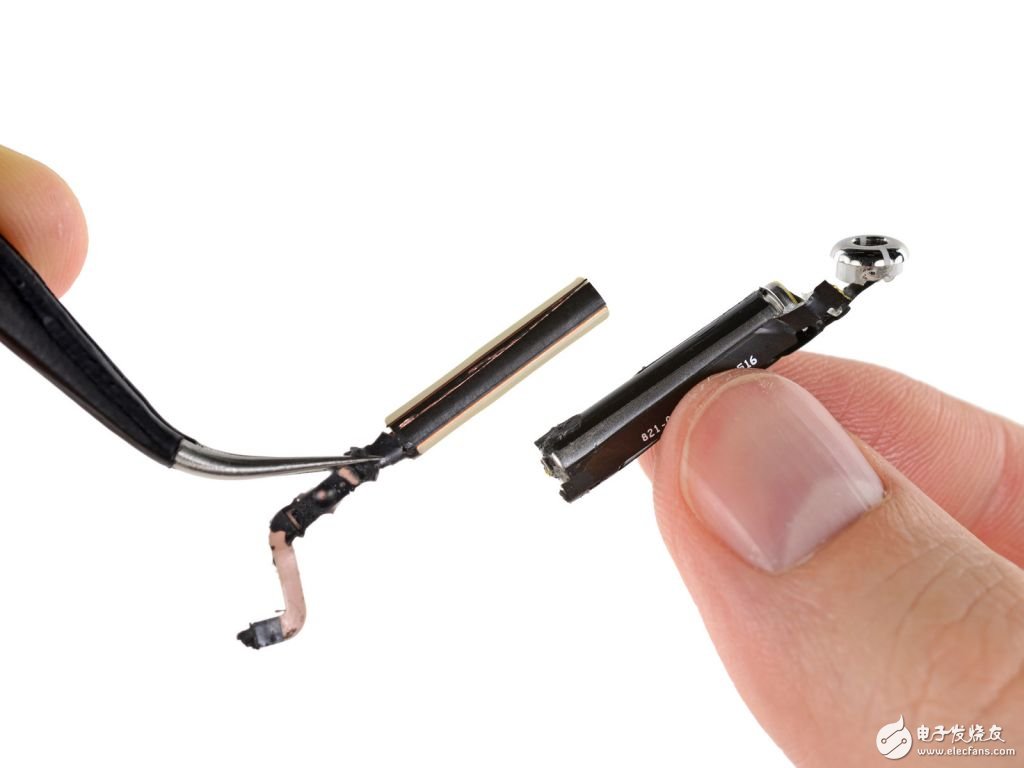

　　剝落外殼后，我們就可以將長長的天線扯出。

　　從天線還可以看出蘋果 AirPods 的設計，懸吊著的桿并不僅僅是為了平衡，同時還改善了信號的接收。

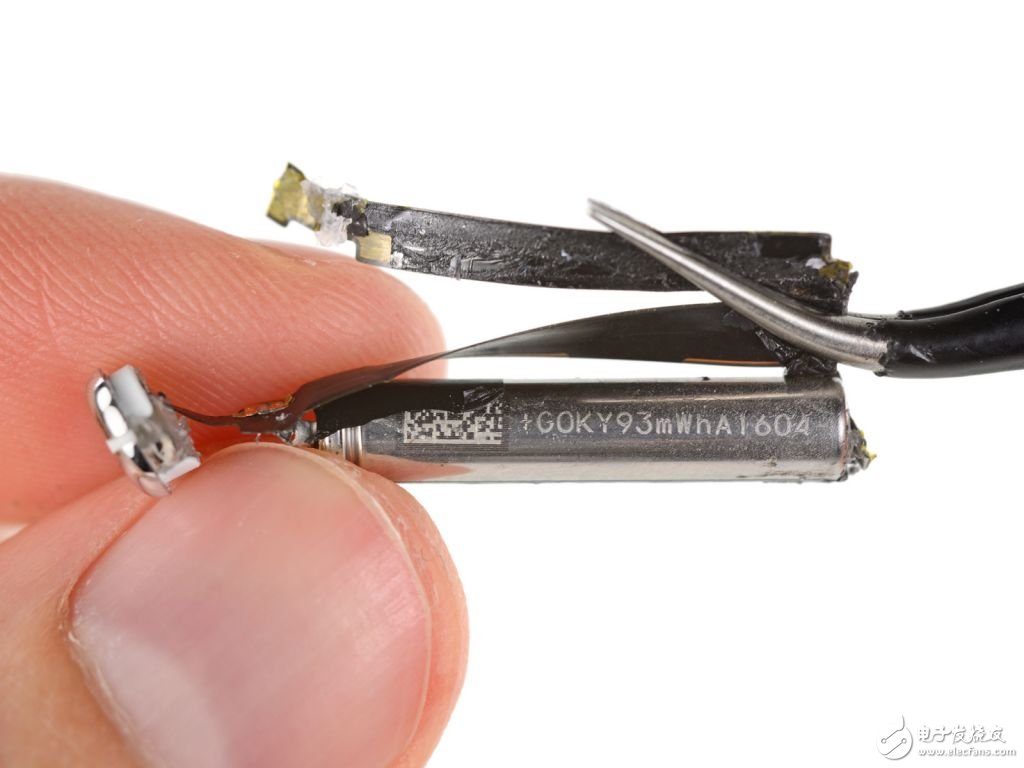

　　繼續來看看電池，在電池上標有一些信息。這是一顆容量為 93 毫瓦時的電池。

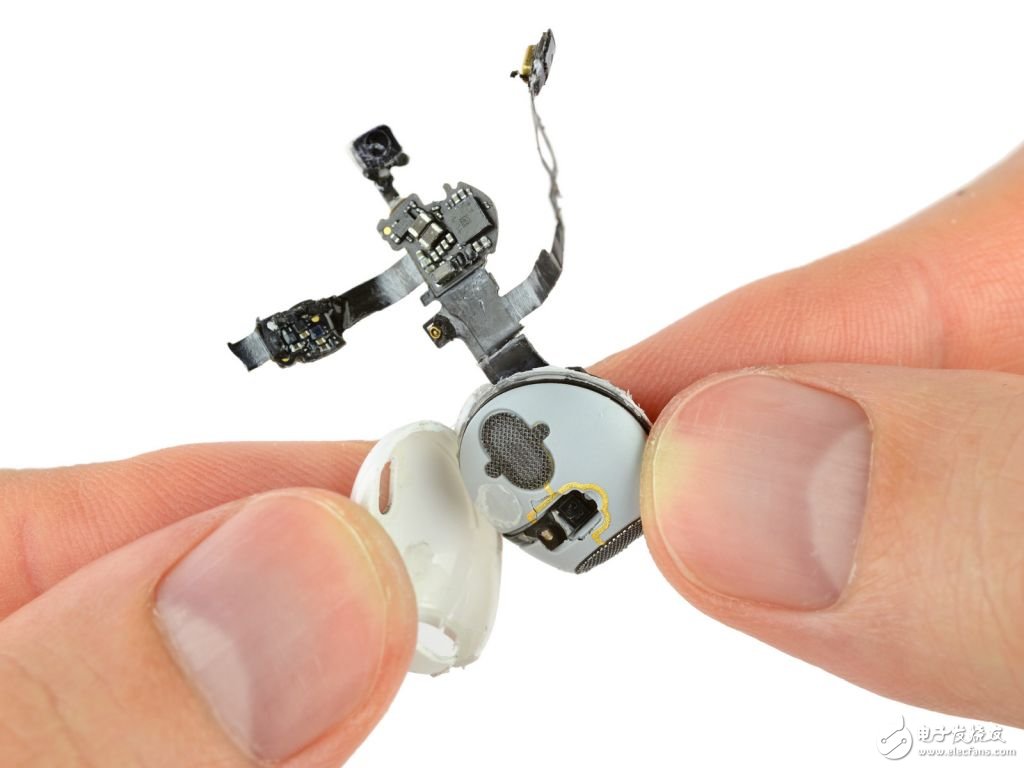

　　將復雜的柔性電路拉出，排列很整齊。它們看起來像是測試點，但并沒有進行標記。

　　線纜和揚聲器交織在一起，這里有一個距離傳感器和一些天線。

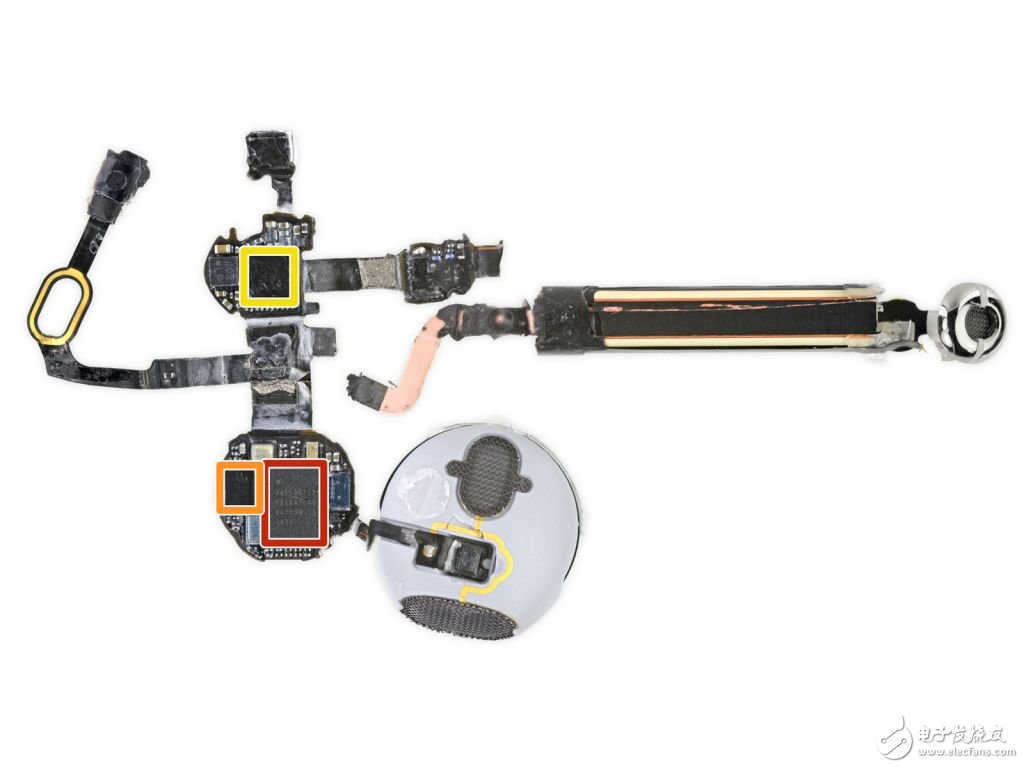

　　看看這里都有些什么元器件

　　紅色：蘋果 343500130（應該就是 W1 無線通訊芯片）

　　橙色：賽普拉斯 CY8C4146FN 可編程 SoC

　　黃色：美信 98730EWJ 低功耗立體聲音頻編碼解碼器

　　青色：德州儀器 TPS743

　　這就拆解完了一只 AirPod，接下來到看起來沒有縫隙的充電盒了。

　　同樣地，充電盒也非常難打開。

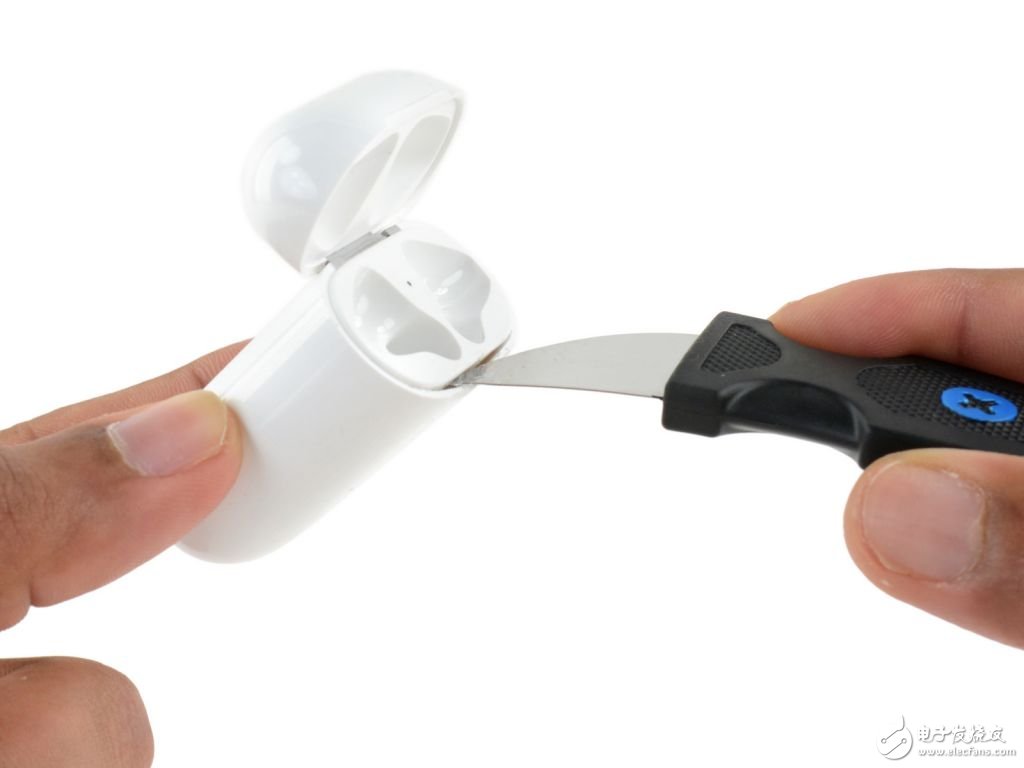

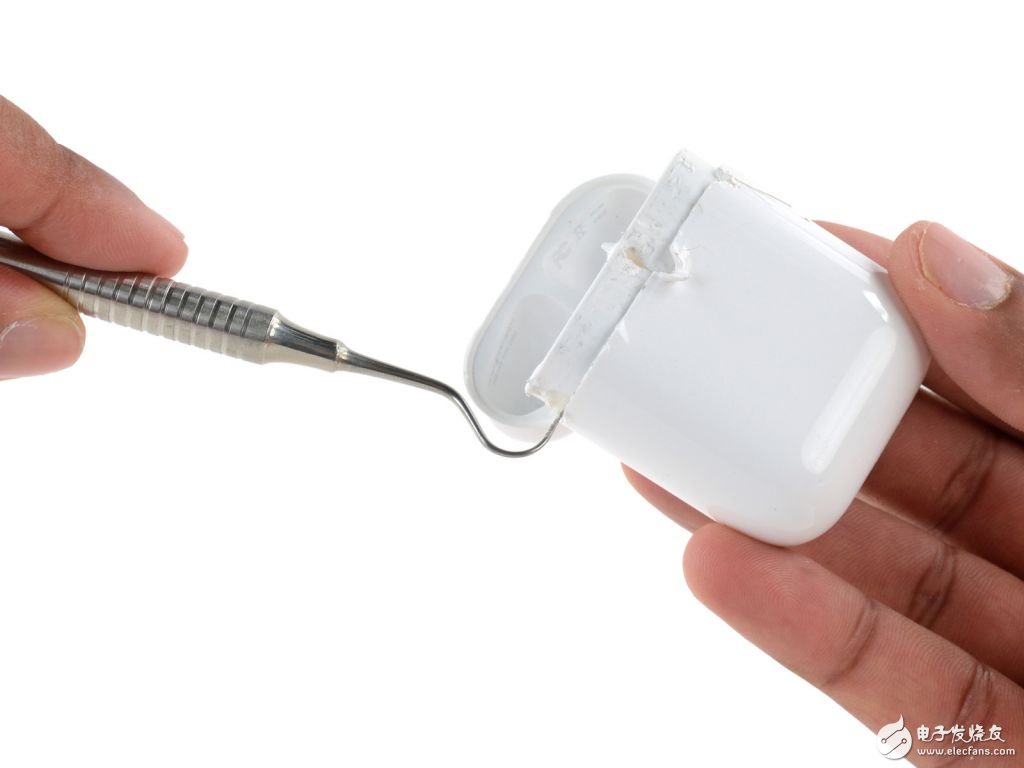

　　我們使用一些工具來撬開它。警告：這其實并不是最安全的辦法。

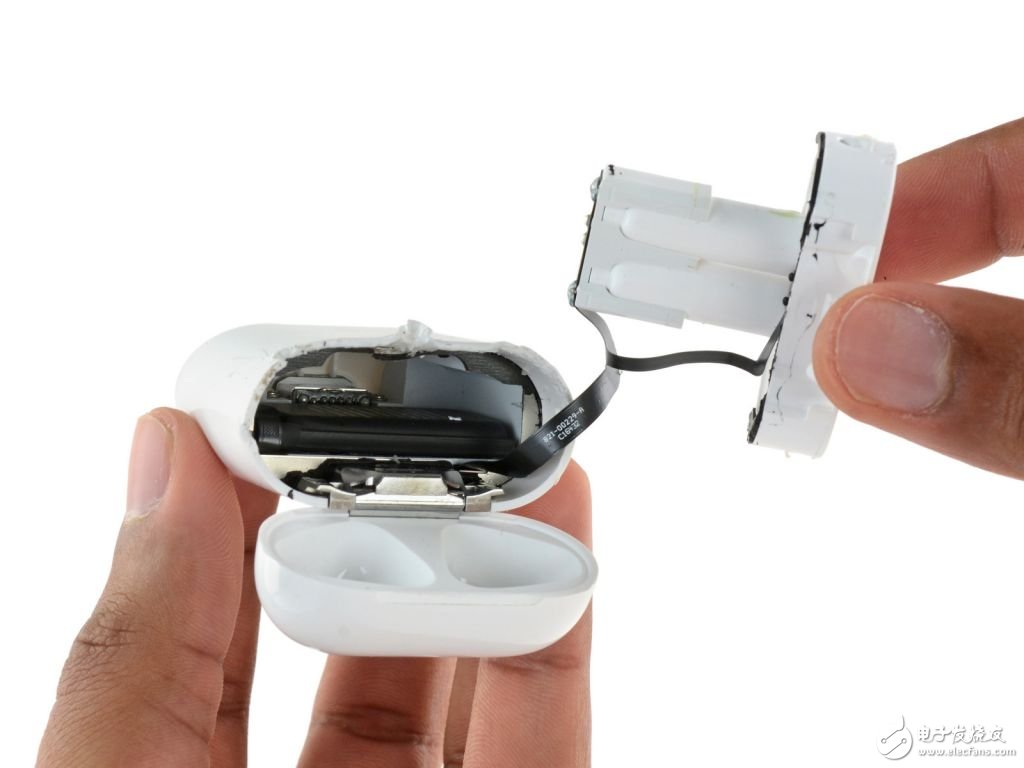

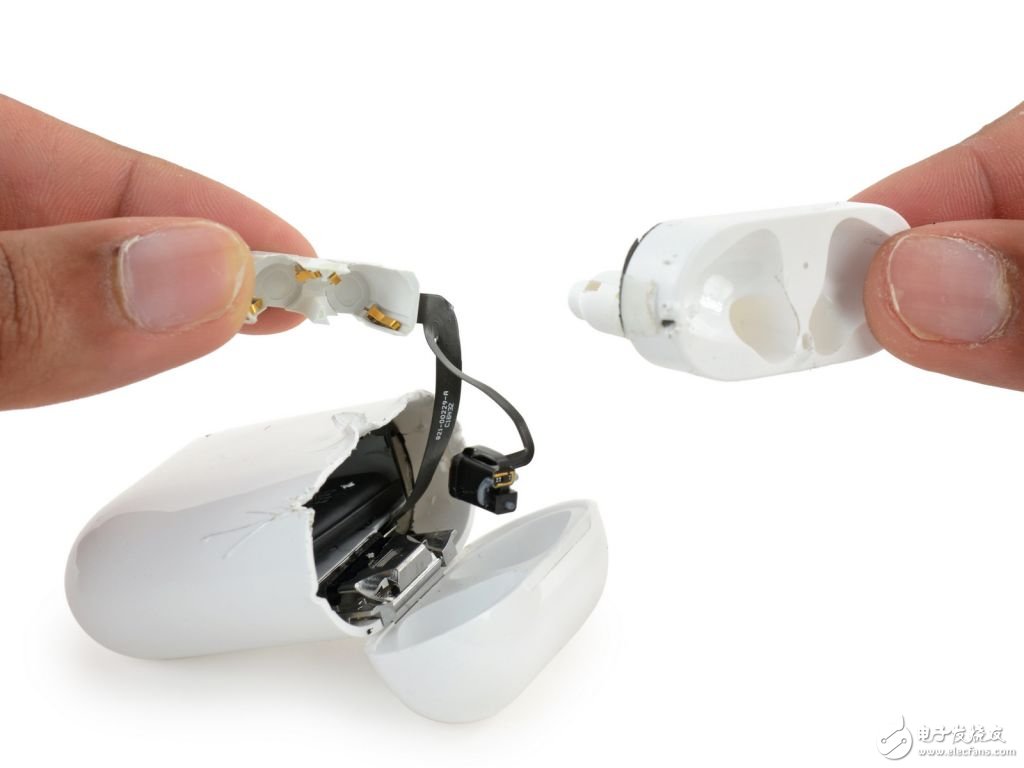

　　最后我們將耳機放置槽從盒子里分離出來，可以看到里面的一些零部件，其中包括一塊大電池。

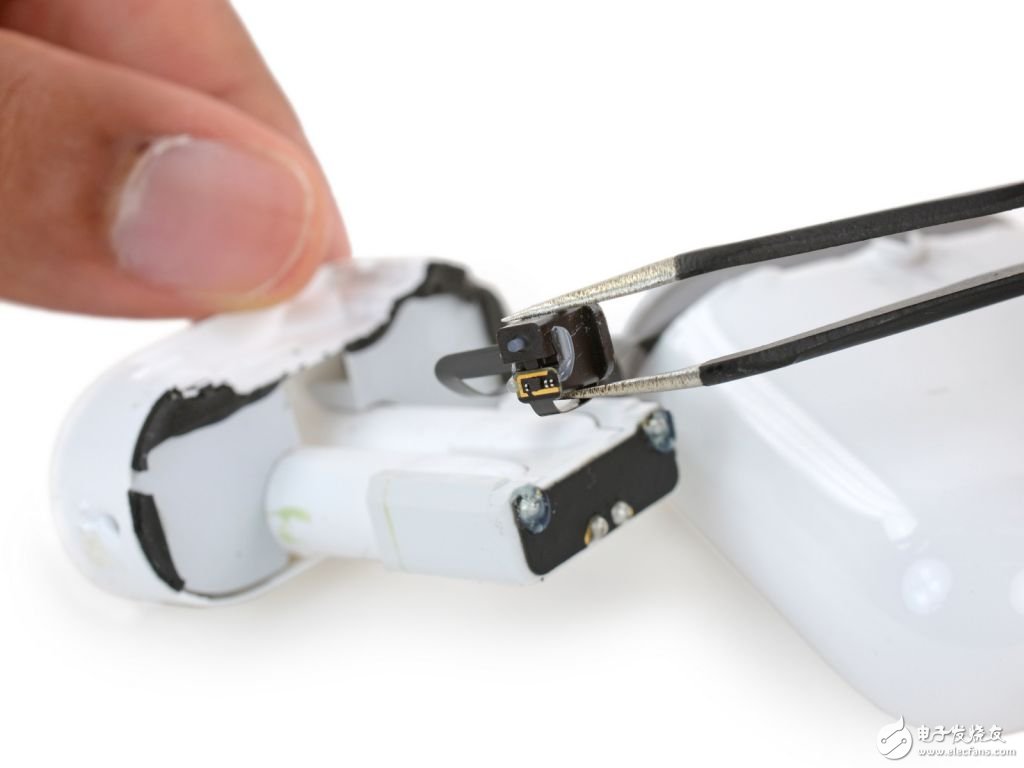

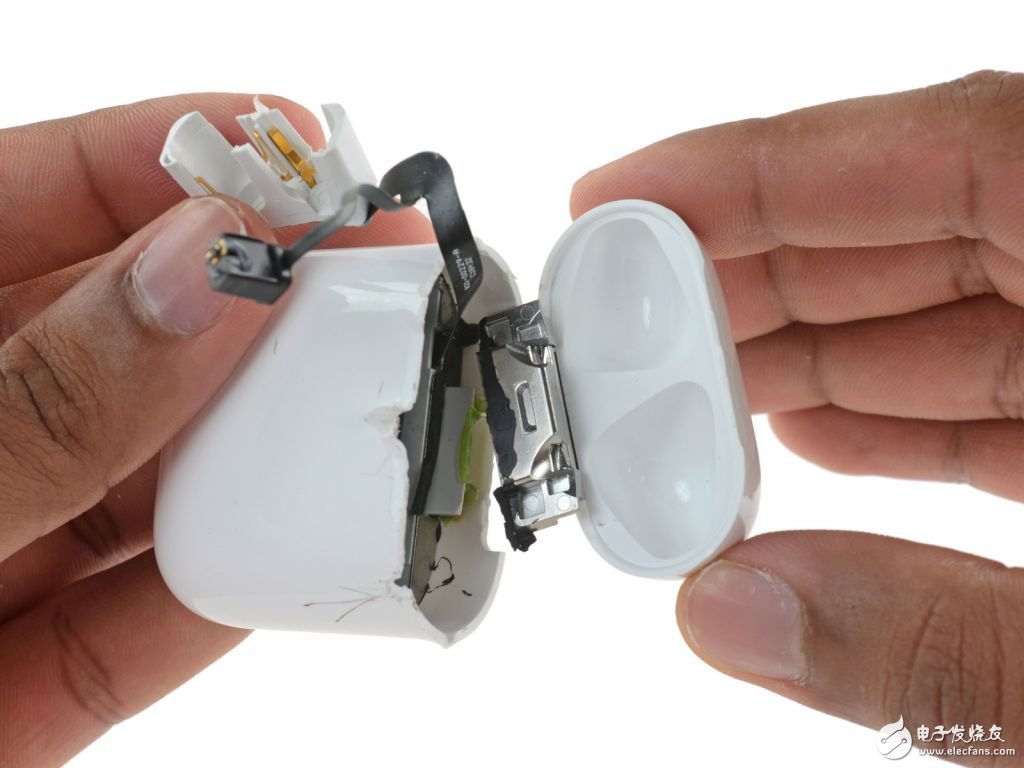

　　雖然耳機放置槽被移除了，但依然連著一些線纜，我們先拆下 LED 指示燈。

　　憑借著堅持不懈的努力，終于將放置槽拆下來了。

　　但我們?nèi)孕枧?，再拆下盒子上的鉸鏈。

　　充電盒真是個棘手的東西，它累壞了我們的拆解人員。

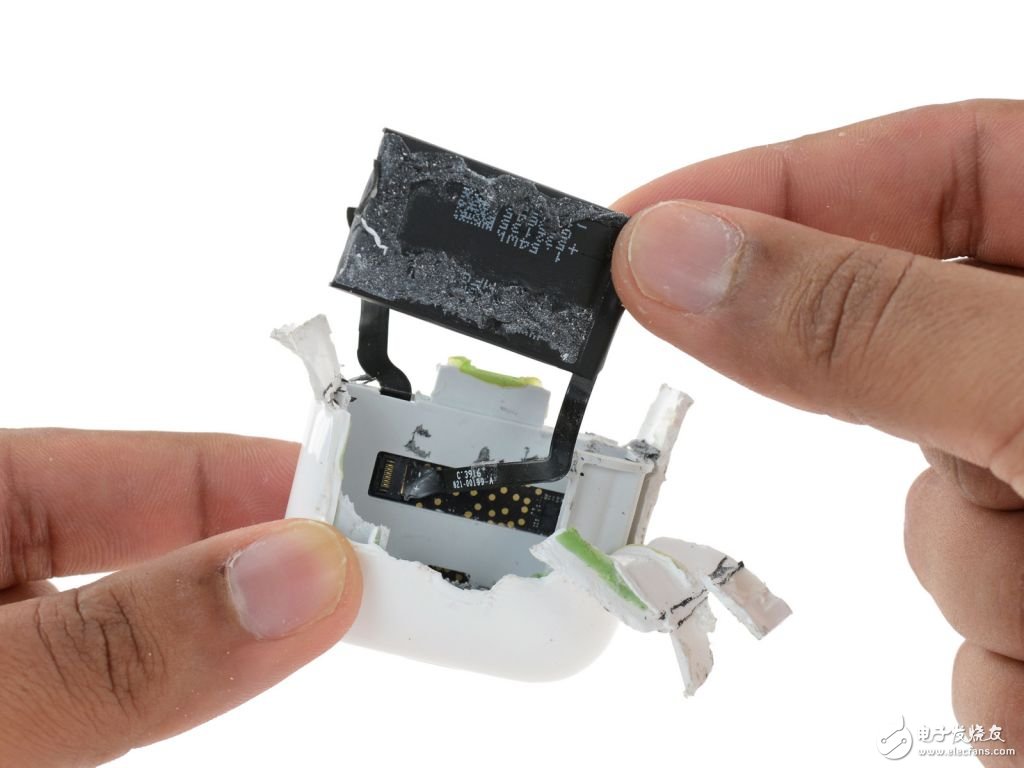

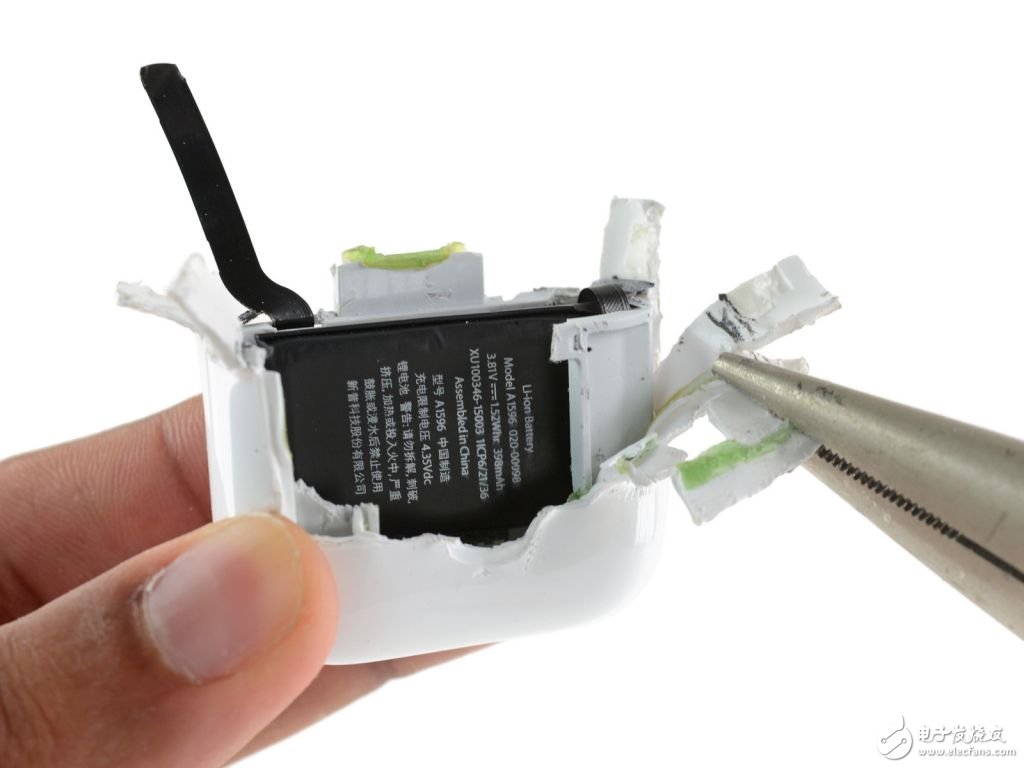

　　是什么使得它如此棘手？原來“兇手”是電池，它卷縮在聚碳酸酯材質的卡槽中。如果你注意到的話，LED 指示燈有一半線纜都落在后面。

　　在移除電池之前，我們發現這里又有大量的粘合劑，我們還發現有一條單獨的線將電池連接到充電盒的主板。

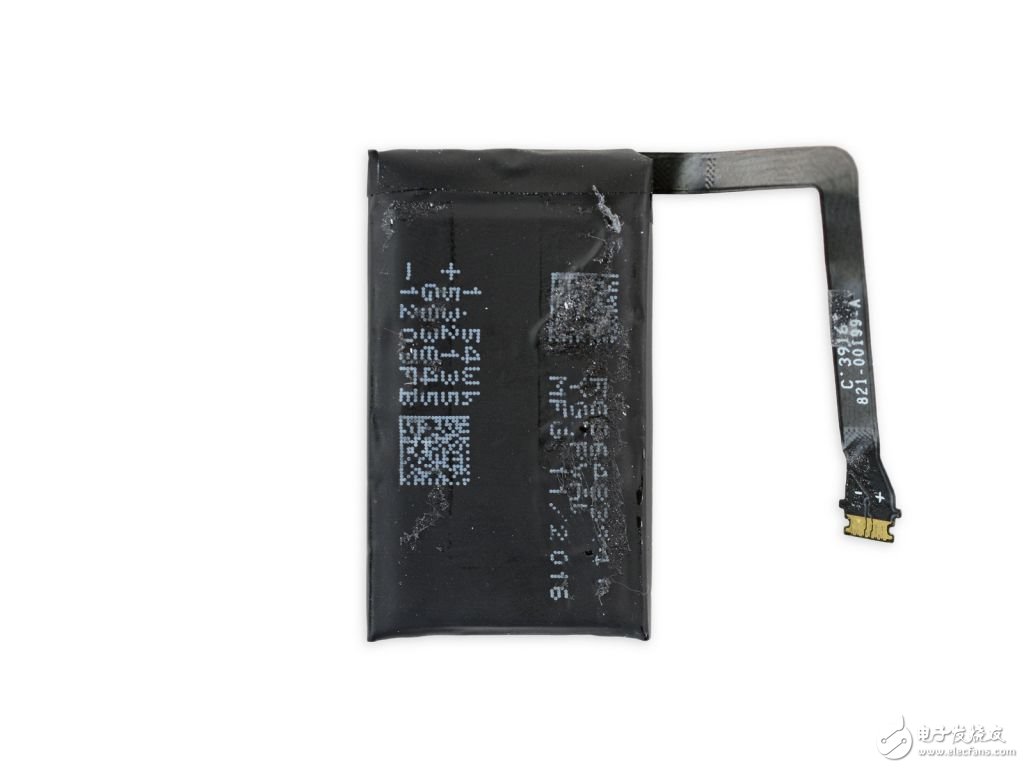

　　將外殼都剝下，好好地看看這塊大電池。

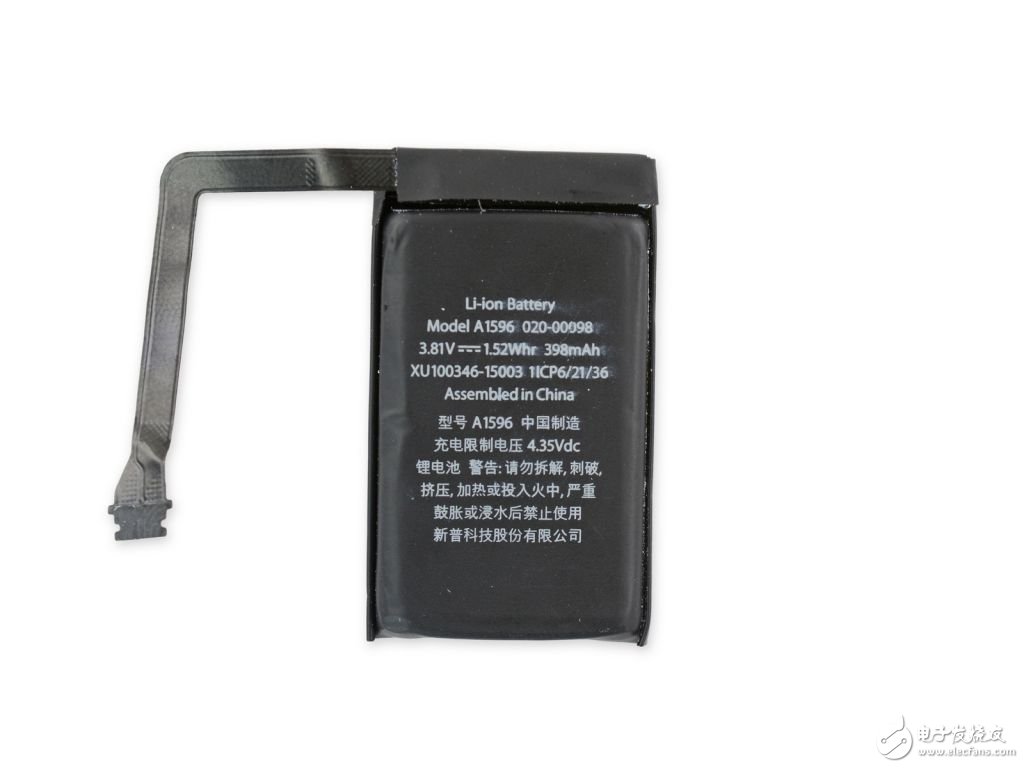

　　這是一塊 3．81V，1．52 瓦時的鋰電池，它的電池容量大約是 AirPods 耳機的 16 倍，這意味著你可以將兩個耳機充滿 8 次電。

　　根據記錄，Apple Pencil 的電池大約是 0．329 瓦時，Apple Watch Series 2 為 1．03 瓦時，所以這應該是我們見過的容量最大的微型電池。

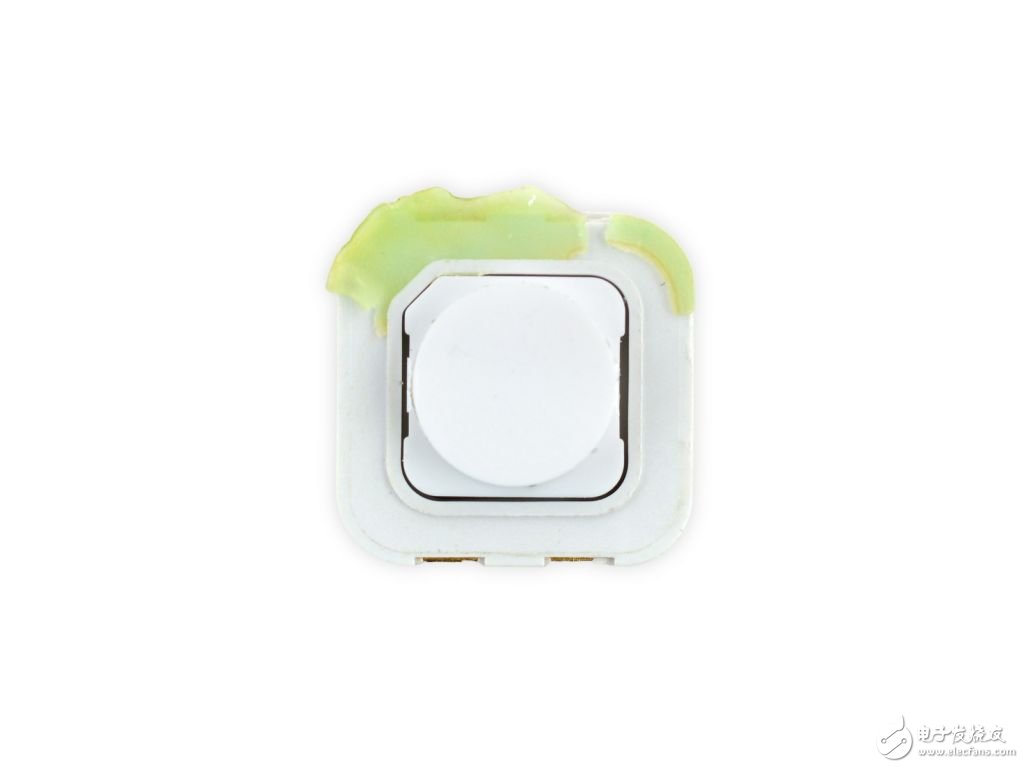

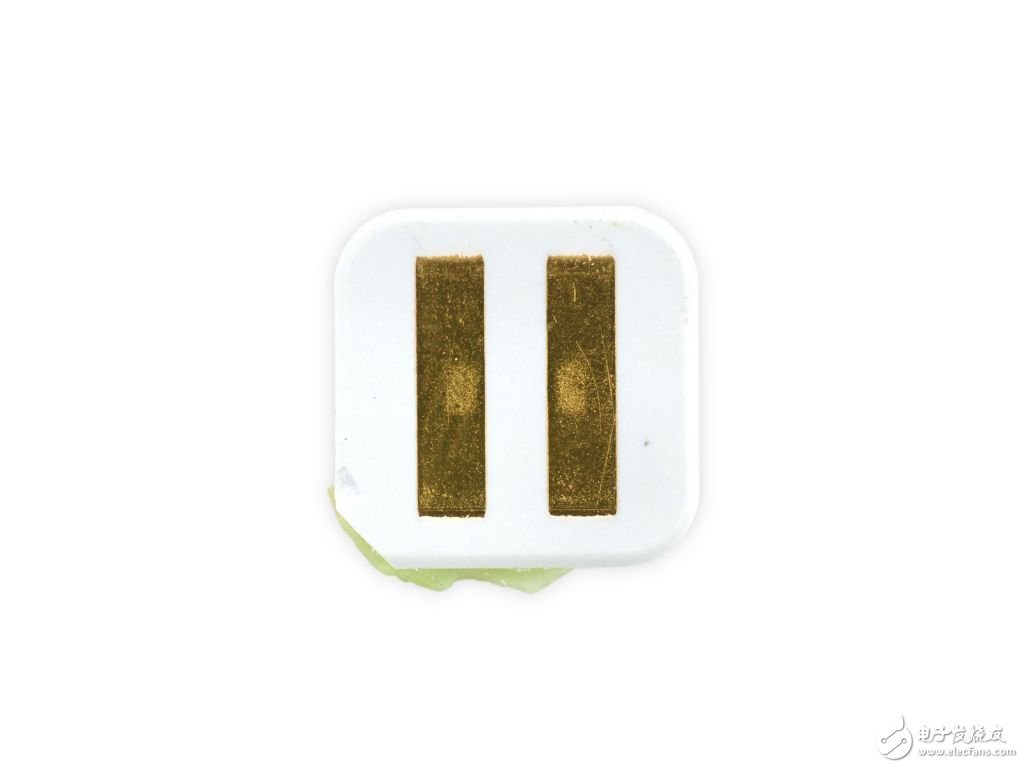

　　背部的同步按鈕是獨立工作的，上面的觸點對應主板上的觸點。

　　電子開關可以很復雜。但這顆按鈕，并不復雜。它就像是一個按鈕開關。按下按鈕就可以關閉電路并讓電流釋出，總之就是非常簡單。

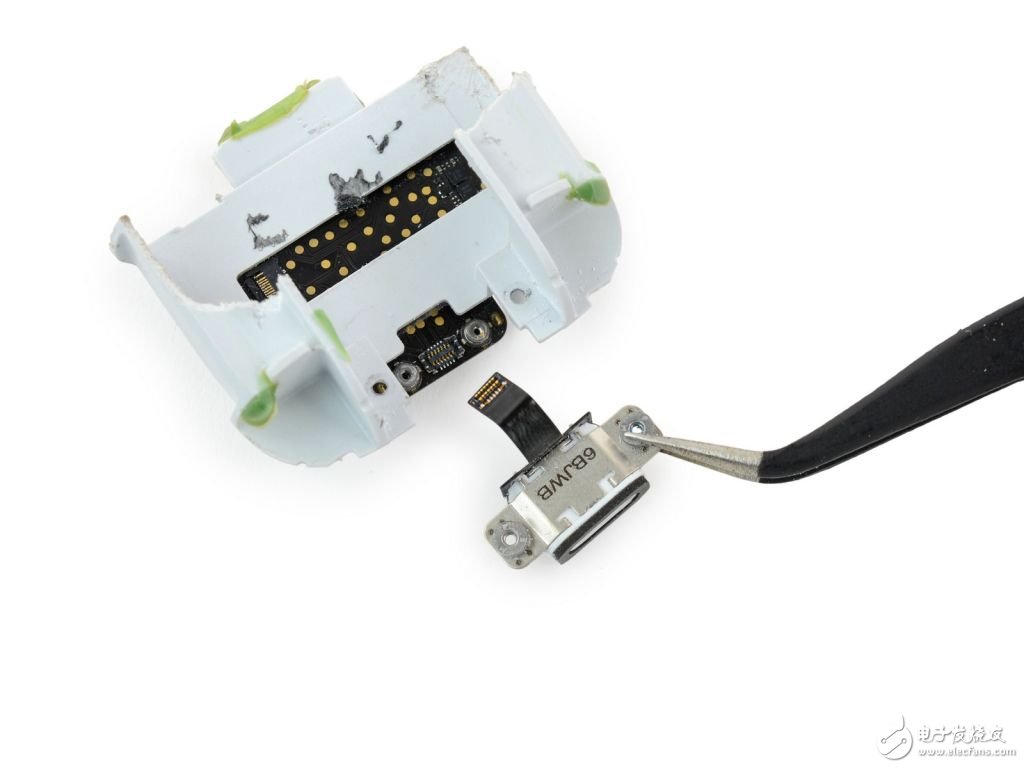

　　松開一組十字螺絲就可以拆下 Lightning 連接器。

　　慶幸的是，Lightning 接口是標準組件，如果壞了的話你也可以進行更換，不過你要先拆開這個充電盒。

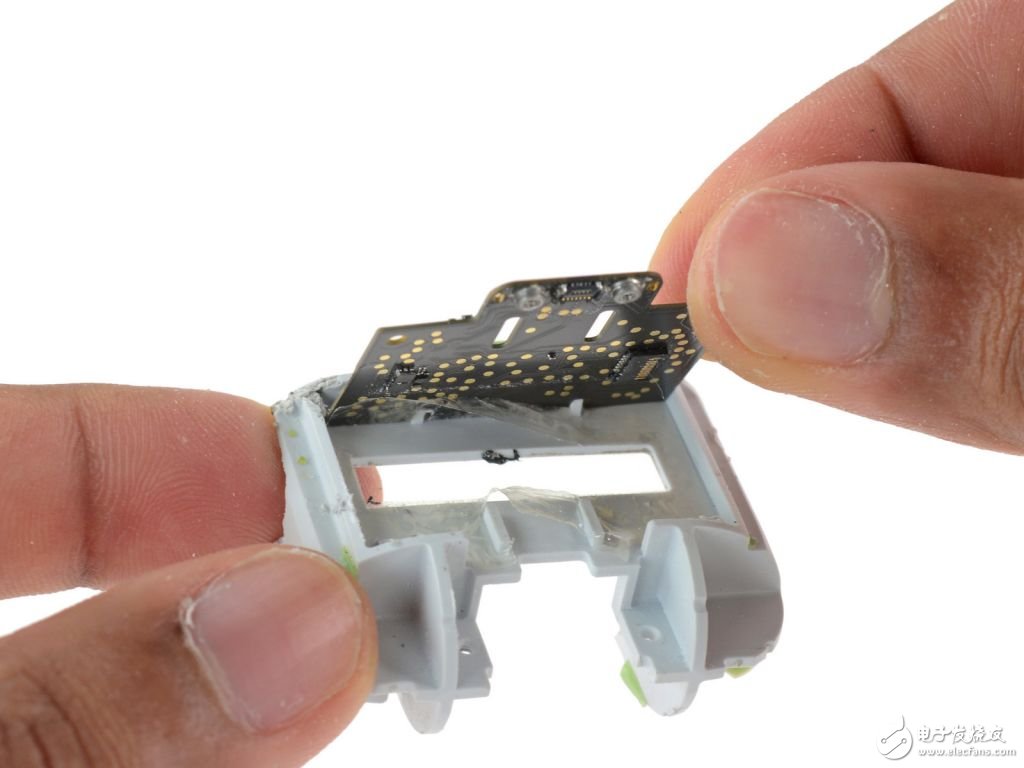

　　主板被大量的膠帶固定著。

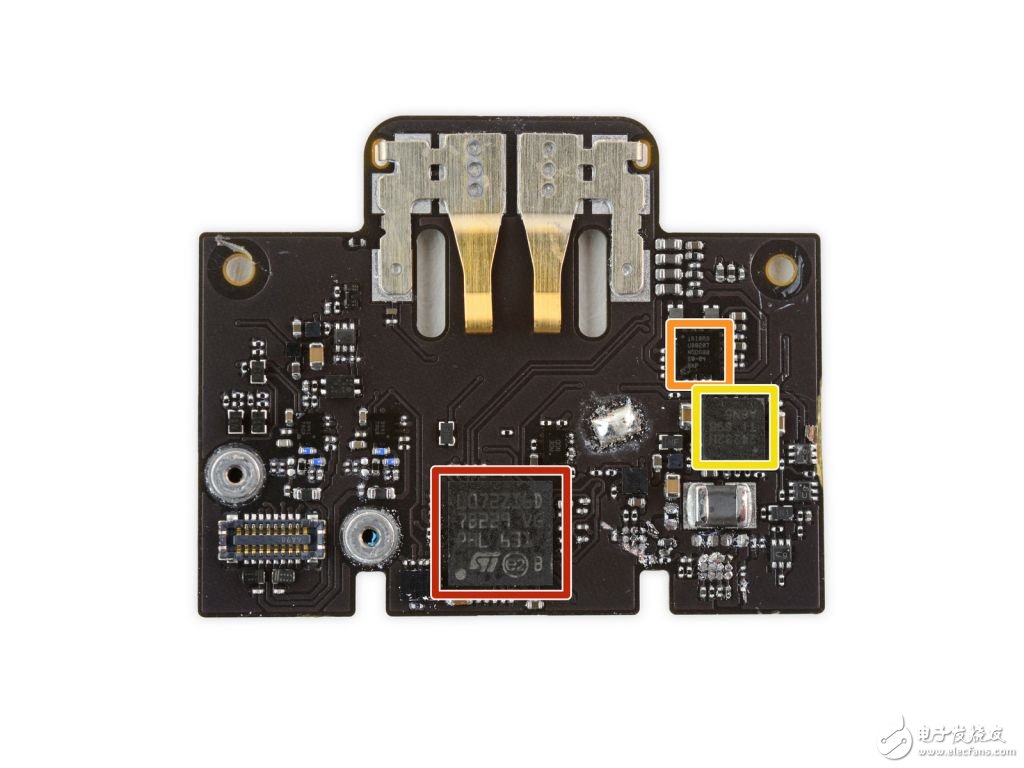

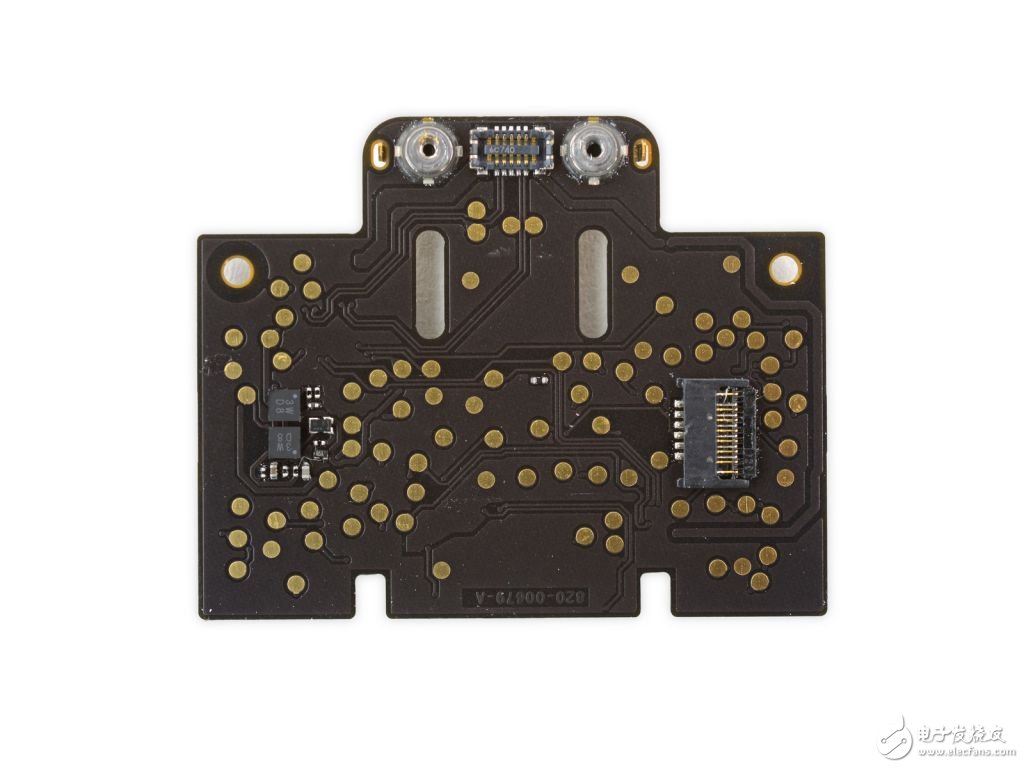

　　讓我們看看充電盒的主板都有些什么元器件。

　　紅色：意法半導體 STM32L072 ARM Cortex－M0＋ 微程序控制器

　　橙色：恩智浦 1610A3 充電 IC（和 iPhone 6s 和 SE，以及 iPad Pro 中的一樣）

　　黃色：德州儀器 BQ24232 電源管理 IC

　　耳機拆解全家福。

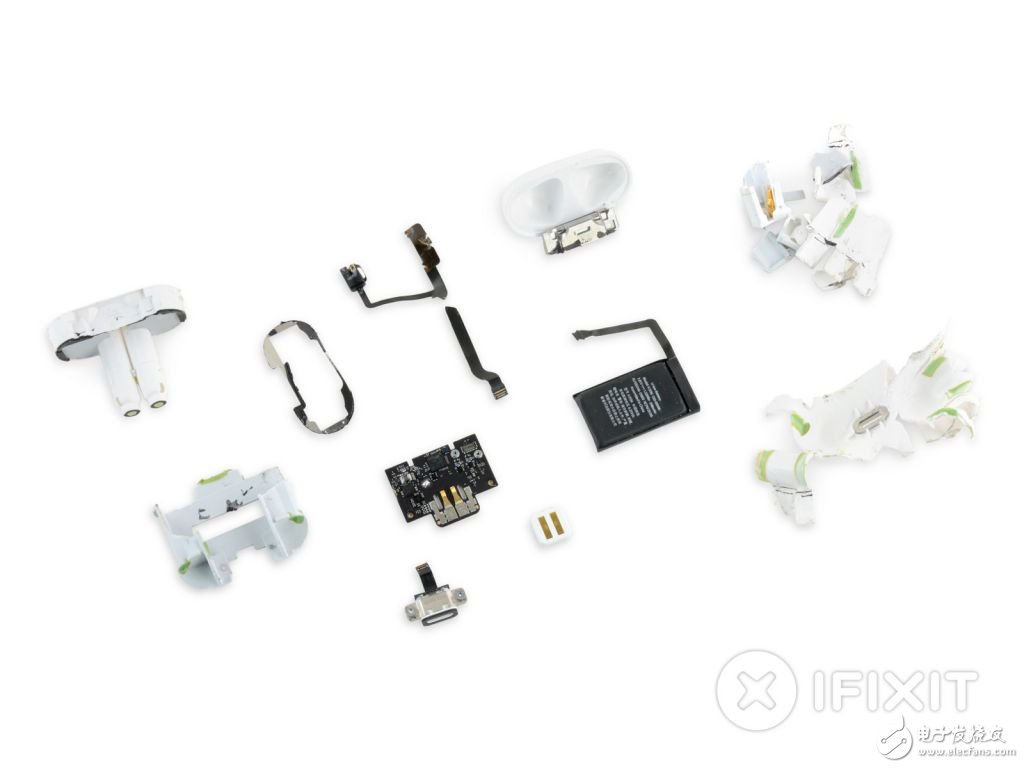

　　充電盒拆解全家福。

　　AirPods 的可修復得分為：0 分（10 分為最容易修復）

　　理由如下：

　　不破壞外殼根本不可能拆出零部件。

　　耳機和充電盒的外部都只使用粘合劑（使開啟變得困難）。
