一、光纖收發器簡介

　　光纖收發器是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器。產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用；同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。

　　企業在進行信息化基礎建設時，通常更多地關注路由器、交換機乃至網卡等用于節點數據交換的網絡設備，卻往往忽略介質轉換這種非網絡核心必不可少的設備。特別是在一些要求信息化程度高、數據流量較大的政府機構和企業，網絡建設時需要直接上連到以光纖為傳輸介質的骨干網，而企業內部局域網的傳輸介質一般為銅線，確保數據包在不同網絡間順暢傳輸的介質轉換設備成為必需品。

　　二、光纖收發器使用方法

　　由于我們常使用的網線（雙絞線）的最大傳輸距離有很大的局限性，一般雙絞線的最大傳輸距離為100米。因此，當我們在布置較大的網絡的時候，不得不使用中繼設備。當然， 使用其他的種類的線路來傳輸。光纖就是一種很好的選擇，光纖的傳輸距離很遠，一般來說單模光纖的傳輸距離在10千米以上，而多模光纖的傳輸距離最高也能達到2千米。在使用光纖的時候，我們會經常使用到光纖收發器：

　　要想知道光纖收發器怎么用，就要先知道光纖收發器有什么作用。簡單的來說，光纖收發器的作用就是光信號和電信號之間的相互轉換。從光口輸入光信號，從電口（常見的RJ45水晶頭接口）輸出電信號，反之亦然。其過程大概為：把電信號轉換為光信號，通過光纖傳送出去，在另一端再把光信號轉化為電信號，再接入路由器、交換機等等設備。

　　因此，光纖收發器一般都是成對使用的。比如，運營商（電信、移動、聯通）的機房里面的光纖收發器（可能是其他的設備）和你家的光纖收發器。如果你想用光纖收發器組建自己的局域網，那必須要成對使用。

　　一般光纖收發器和一般的交換機一樣，通了電，插上就能用，不需要做什么配置。光纖插光口，RJ45水晶頭插電口。不過要注意光纖的收發，一根收一根發，不行就相互換一下。

　　三、10/100M光纖收發器使用說明

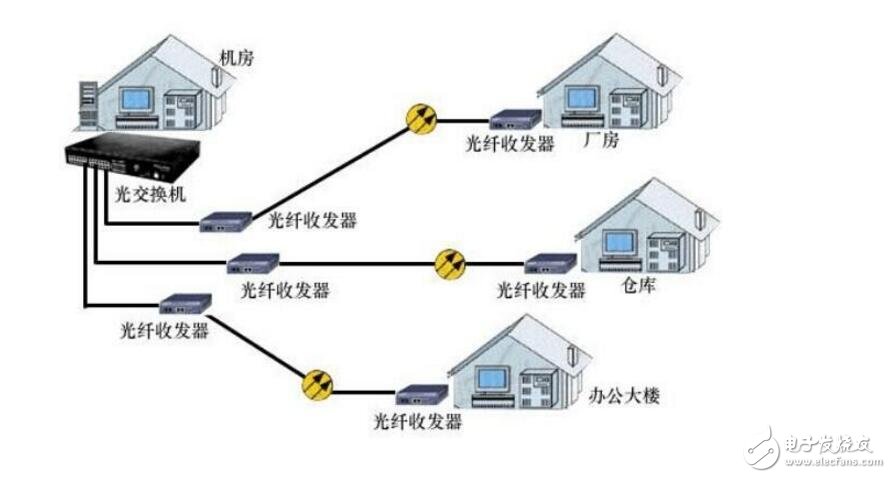

　　1、光纖收發器應用示意圖簡單如下圖。光纖都是一對的。從光收發電口出來就可以接上你的局域網。

　　2、各類型光纖收發器的面板結構圖（僅供參考，產品真實外觀以實物為準）如下圖。

　　面板上面寫著

　　PWR：電源指示燈

　　FX：光口鏈接/狀態指示燈

　　FX LINK/ACT：光口鏈接/狀態指示燈

　　FDX：光口工作模式指示燈

　　TX-100：電口信號指示燈

　　TX LINK/ACT：電鏈接/狀態指示燈

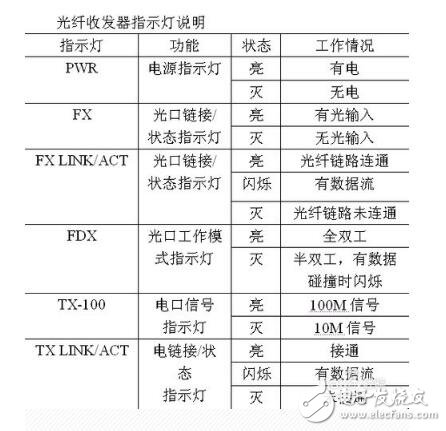

　　3、光纖收發器指示燈說明如下圖。

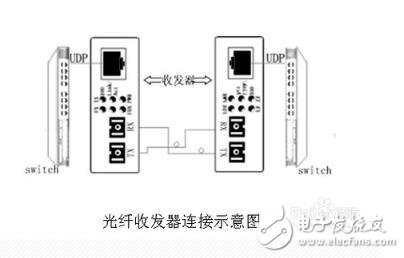

　　4、光纖接口的連接必須注意單模、多模匹配。一端收發器的發射口（TX）連接另一端收發器的接收口（RX）。光纖接口的主要類型為SC、ST、FC等。如果是單纖收發器則只有一個光口同時為TX和RX。

　　四、光纖收發器的使用注意事項

　　光纖收發器有多種不同的分類，而實際使用中大多注意的是按光纖接頭不同而區分的類別：SC接頭光纖收發器和FC/ST接頭光纖收發器。在使用光纖收發器連接不同的設備時，必須注意使用的端口不同。

　　1、光纖收發器到100BASE-TX設備（交換機，集線器）的連接：

　　確認雙絞線的長度最長不超過100米;連接雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的 RJ- 45口（普通口）。

　　2、光纖收發器到100BASE-TX設備（網卡）的連接：

　　確認雙絞線的長度最長不超過100米;連接雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。

　　3、光纖收發器到100BASE-FX的連接：

　　確認光纖長度沒有超出設備能提供的距離范圍;光纖的一端連光纖收發器的SC/FC/ST接頭，另一端連接100BASE-FX設備的SC/ST接頭。另外需要補充的是很多用戶在使用光纖收發器時認為：只要光纖的長度在單模光纖或多模光纖所能支持的最大距離內就可以正常使用。www.hxgdj.com其實這是一種錯誤的認識，這種認識只有在連接的設備都是全雙工的設備時才是正確的，當有半雙工的設備時，光纖的傳輸距離就有一定的限制了。
