2. 4. 2? ZigBee 以太網協議轉換

　　ZigBee無線網關協議轉換主要是實現ZigB ee數據報文與以太網報文的雙向轉換。圖4所示為兩種協議報文格式轉換圖。

?

?

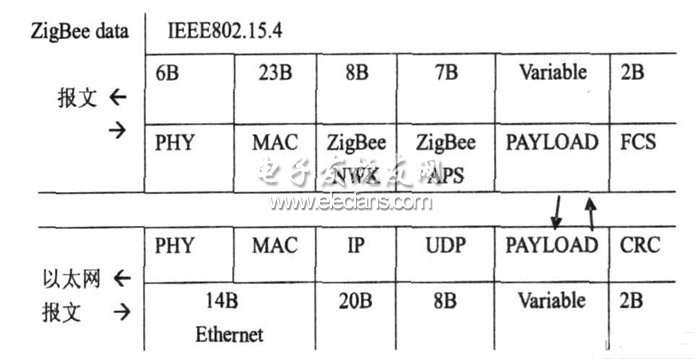

圖4? 協議轉換圖

　　圖中給出了協議開發中定義每一層的字節數， 其中PAYLOAD字節數可變， 最大不超過127B。當無線網關射頻部分( PHY 層)接收到數據報文， 根據ZigB ee通信協議從PHY 到APS解出其中有效載荷， 然后將有效載荷加載TCP(UDP) / IP( 42B)的報文格式，交由滿足IEEE802. 3以太網通信協議的網卡處理， 從而實現將無線接收到的信息傳輸?shù)酵獠靠刂凭W(wǎng)絡中。

　　3? 應用分析

　　3. 1? 應用前景

　　基于Z igBee網絡的低成本、易控制、低功耗、組網方便、網絡健壯等特點， 特別適用于智能家居控制， 同時它也廣泛用于工業、汽車自動化、農業自動化、醫療控制設備等。將來還可通過遠程控制(甚至可以是手機) 來實現對樓宇自動化設備的管理。

　　有理由相信在不遠的將來， 將有越來越多的內置式ZigBee功能的設備進入大家的生活。

　　3. 2? 智能家居網絡

　　Z igBee技術的短距離、安全可靠、低成本等技術特點完全符合家庭網絡通訊的需要， 因此選擇ZigBee技術構建智能家居無線網絡系統， 智能家居控制中心與各模塊之間都是通過ZigBee通信。

　　智能家居網絡包括環境照明系統， 家庭影院影音系統， 安防監控系統， 公共廣播/背景音樂系統， 空調系統， 電動窗簾等一系列家居控制系統的智能集中控制。如， 回到家中， 只需要手指輕點觸摸屏的一個按鈕， 即可實現燈光打開、空調調至合適溫度、音響播放悅耳的樂曲; 睡覺前用無線觸摸屏的面板輕觸?睡眠模式#， 便可讓窗簾關閉、燈光調至合適的亮度、電視機自動關閉等用戶所需要的設置。而Z igBee無線網關則作為各無線模塊的協調器， 通過以太網來管理無線網絡。

　　4? 結束語

　　無線通信系統在工業通信網絡中的應用逐漸增加， 而目前工業通信網絡的通信協議繁多， 多種通信標準并存， 因此不同傳輸介質、不同速率、不同通信協議的網絡之間的互聯問題也逐漸成為人們關注的重點。ZigBee無線通信技術的無線網關在實現無線測控系統與以太網互聯的同時也可以完成對無線網絡的管理， 優化了整個工業通信網絡， 為工業控制領域從有線向無線延伸提供了一種有效的解決途徑。

?
