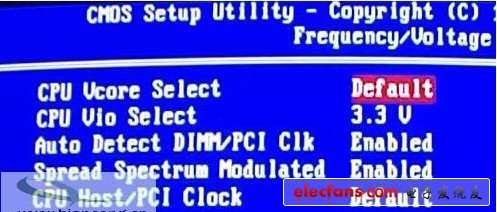

軟跳線并沒有實質的跳線，也就是對CPU相關的設置不再使用硬件跳線，而是通過CMOS?Setup程序中進行設置(如圖3所示)，根本不需要再打開機箱，非常方便。

　　二、設置跳線

　　在電腦配件中，主板、硬盤、光驅、聲卡都存在跳線，以主板跳線最為復雜，硬盤次之。

　　1.主板跳線

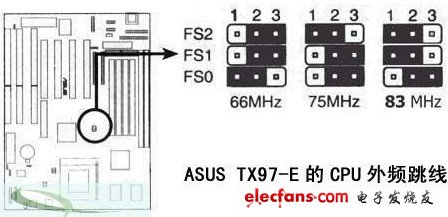

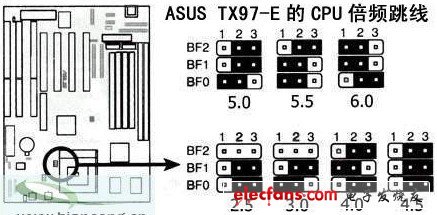

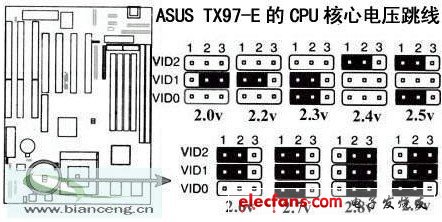

　　主板上的跳線一般包括CPU設置跳線、CMOS清除跳線、BIOS禁止寫跳線等。其中，以CPU設置跳線最為復雜，如果你的主板比較老，就必須在主板上設置內核電壓、外頻、倍頻跳線。根據主板說明書和CPU頻率，設置上述對應跳線。通常情況下，主板上對應CPU電壓的是一組跳線(如圖4所示)，每個跳線都對應著一個電壓值，找到合適的電壓值，插上一個鍵帽短接它，就選擇了這個電壓值。同理，找到外頻跳線(如圖5所示)和倍頻跳線(如圖6所示)，分別進行設置合適的外頻和倍頻。注意，每組跳線中只能選擇一個跳線短接。對于軟跳線的設置，將在《菜鳥學裝機系列之十——“藍色禁區”的14個經典設置》當中進行詳細說明。

　　新的主板更為用戶考慮的周全，幾乎全部使用類似的軟跳線，只剩下主板上的CMOS跳線開關還使用著最最原始的鍵帽跳線，它多是三針的跳線，如圖1所示。通常，短接針1、2，表示正常使用主板CMOS，而短接2、3則表示清除CMOS內容。

　　禁止寫B(tài)IOS的功能并不是每個主板都有的，一般為兩針跳線，具體是短接才能寫B(tài)IOS還是斷開才能寫B(tài)IOS，要看主板說明書。

　　有些主板會讓用戶自己選擇軟跳線還是DIP跳線，如華碩的P4T，若將主板上的10個DIP開關全設置為OFF，就表示使用BIOS中的軟跳線設置，否則，就選擇DIP跳線，其中開關6～10表示外頻設置，主板說明書上有個大表格，你需要對照表格操作，選擇合適的外頻，DIP開關1～4表示倍頻，它有2的4次冪種狀態，即有16種狀態，最多可以讓使用者選擇16種電壓值。說明書上提供了14種倍頻選擇，剩余的兩種狀態，不是留著將來擴展功能，就是廠家沒有公開的跳線或參數!
? ? ?2.硬盤跳線

　　硬盤上的跳線是比較簡單的，其跳線位置多在硬盤后面，如硬盤后面跳線圖所示。其跳線在數據線接口和電源線接口之間，白色的鍵帽清晰可見。而硬盤表面和這個“之間”的位置對應的電路板的一面，都有關于跳線設置的說明，如硬盤電路板上跳線說明圖。

　　雖然不同的品牌的硬盤跳線有所不同，但因為硬盤屬于IDE接口設備，所以一般都分為三種跳線設置，它們分別是“Master”、“Slave”、“Cable

　　Select”(簡稱CS)。“Master”(主)表示主盤，是一個IDE通道上第一個被系統檢測的設備，一個主板通常有兩個IDE設備通道，而一個通道上最多能連接兩個IDE設備，它們有主從之分?！癝lave”(從)表示從盤，是一個IDE通道上第二個被系統檢測的設備?！癈able

　　Select”(線纜選擇)表示使用特殊的硬盤數據線連接主板，跳線就決定了硬盤的主從位置。真正支持這種功能的數據線市場很少見到。80針數據線實際上已經不理睬硬盤上的任何跳線設置，其黑色一端必須接主板IDE接口，藍色端連接主設備，灰色的一端連接從設備，你的硬盤使用什么樣的跳線都不起作用。這樣的線適合今天的支持DMA66/100/133接口的硬盤。

　　小提示：如果硬盤跳線設置錯誤，會導致一個IDE通道上的兩個設備沖突，多不能使電腦正常引導，但不會導致硬件損傷。一般只有在一個通道上的兩個設備的設置相同時才會引起沖突，比如都設置成主盤或都設置成從盤了。同一個通道上兩個設備設置沒有沖突，一個為主，一個為從，但不兼容的事情發生的還是不多。
