描述

　　LTM?9002 是一款 14 位、雙通道 IF 接收器子系統。該器件運用一種集成系統級封裝 (SiP) 技術，包括一個雙通道高速 14 位 A/D 轉換器、匹配網絡、抗混疊濾波器和兩個低噪聲、差分放大器。它專為對具有一個高達 300MHz 中頻 (IF) 的寬動態范圍信號進行數字化處理而設計。放大器可提供 AC 或 DC 耦合輸入驅動。可以實現具有不同帶寬的低通或帶通濾波器網絡。如需了解有關定制配置的信息，請與凌力爾特公司聯系。

　　LTM9002 非常適合于要求苛刻的通信應用，其 AC 性能包括 66dB SNR 和 76dB 無寄生動態范圍 (SFDR)。輔助 DAC 負責提供兩個通道之間的增益平衡處理。

　　一個單 3V 電源實現了低功率運作。一個單獨的輸出電源使輸出能夠驅動 0.5V 至 3.3V 邏輯器件。一個可任選的多工器允許兩個通道共用一根數字輸出總線。兩個單端 CLK 輸入既可以一起驅動，也可以獨立地驅動。一個任選的時鐘占空比穩定器在全速和各種時鐘占空比條件下實現了高性能。

　　特點

　　集成雙通道、14 位、高速 ADC、無源濾波器和固定增益差分放大器

　　高達 300MHz IF 范圍

　　低通和帶通濾波器版本

　　集成低噪聲、低失真放大器

　　固定增益：8dB、14dB、20dB 或 26dB

　　50Ω、200Ω 或 400Ω 輸入阻抗

　　集成旁路電容，無需外部元件

　　在高達 140MHz 輸入頻率條件下實現了 66dB SNR (LTM9002-AA)

　　在高達 140MHz 輸入頻率條件下實現了 76dB SFDR (LTM9002-AA)

　　用于增益調節的輔助 12 位 DAC

　　時鐘占空比穩定器

　　單 3V 至 3.3V 電源

　　低功率：1.3W (每通道為 665mW)

　　停機和打盹模式

　　15mm x 11.25mm LGA 封裝

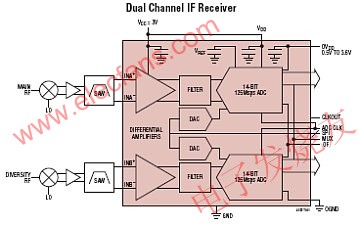

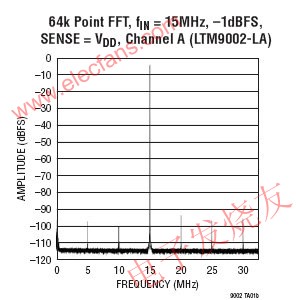

　　Typical Application

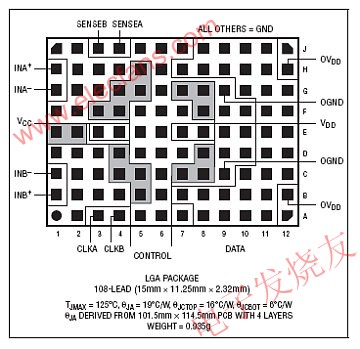

　　封裝

　　15mm x 11.25mm x 2.32mm LGA

　　應用

　　電信

　　直接轉換接收器

　　主接收器和分集接收器

　　蜂窩基站
