如圖1所示，傳統的鎮流器需要一個輸入噪聲濾波器、整流器，以及平流電容器，來把AC電壓輸入轉換為DC電源。它們要由一個副電路來產生高頻率方波電壓。這種電路由一個控制IC和半橋組成，且用一個共振輸出級來預熱、激發熒光燈并使其持續工作。這個設計如果要加上可調光控制功能，就需要隔離輸入和電流檢測副電路來量度電燈的電流。同時還要利用一個閉合環路反饋電路，來彌補電燈的非線性特性。這種設計會大幅增加解決方案所需的器件數目、成本和所占空間，因此缺點相當多。

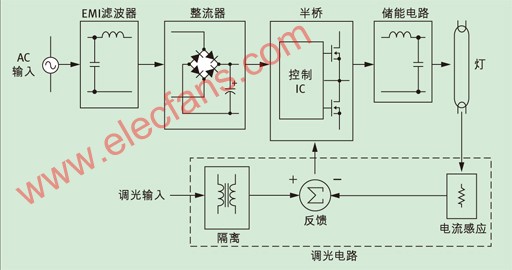

圖1:為微型鎮流器增加可調光電路。

減少器件數目、電路板面積和成本

隨著市場上出現更多的集成IC方案，情況便有所改變。這方面的最新發展，是藉著高度集成的單個器件，使微型鎮流器在不用增加整體器件尺寸的情況下，也能夠提供調光功能。國際整流器公司(IR)的IRS2530D DIM8可調光鎮流器控制IC，就是把該公司專利的高壓IC(HVIC)與其專有的調光方式集成，讓整個鎮流器和可調光電路能夠包含在一個8管腳SO8封裝中。

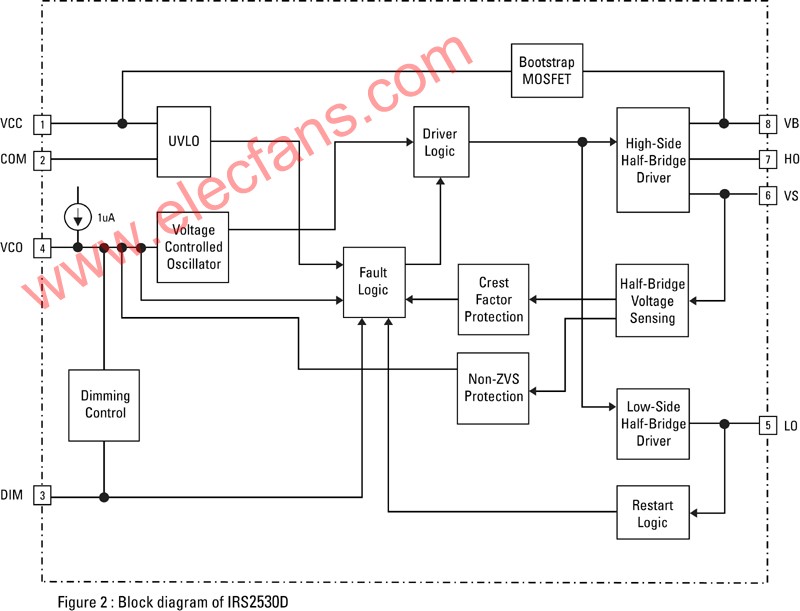

圖2:IRS2530D的方框原理圖。

圖2展示的是IRS2530D的方框圖。一般的鎮流器操作都會占用了8個管腳中的6個，其中有4個管腳是供給高側和低側MOSFET柵極驅動 (VB、HO、VS、LO) 使用。所以，制造商必須采用創新的方法，才能為產品加上可調光功能。因此，IR集成了DC參考與AC電燈電流，透過一個管腳，為閉合環路可調光功能同時提供參考及反饋功能。這種創新方法的效果很好，因?yàn)樵O(shè)計師利用這款新IC設計出來的可調光微型鎮流器，只要少于50個器件。

操作和設計

圖3的狀態圖顯示在VCC首次應用時，這款新IC由UVLO模式轉換到預熱/觸發模式。在集成半橋振蕩器以最高頻率啟動時，在VCO管腳的內部電源也會開始為一個外部電容器充電。隨著頻率逐步減少到電路的諧振頻率，諧振電感器的次級繞線將預熱燈絲，同時電燈的輸出電壓也會增加。當電壓超過觸發臨界電壓，電燈便會亮起來，電燈電流亦因應IC進入DIM模式而開始流動。

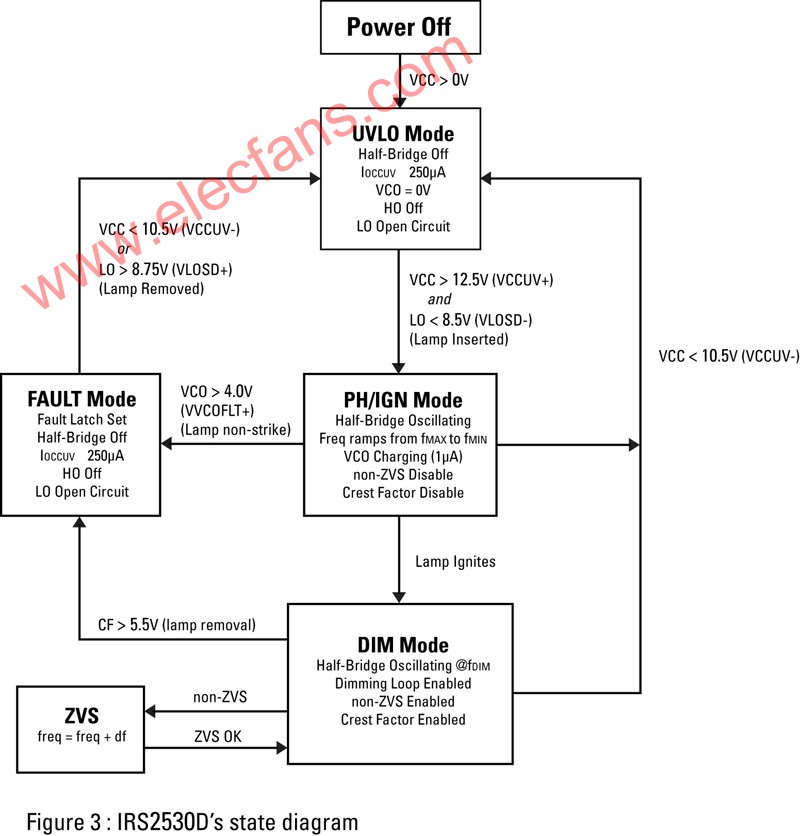

圖3:IRS2530D的狀態圖。

設計人員用這款新IC來設計電路時，一定要注意開發PCB布局的相關預防措施。比方說，他們要確保設計有最好的效能，就得維持良好的干擾抑制；否則，就算正確連接的電路也會因不良的器件布局而出現故障。還有，最好的實踐技巧包括在高壓和低壓器件之間維持適當?shù)呐离娋嚯x(creepage distance)和電氣間隙；保持耦合電容器貼近它們的相關電源；盡量把關鍵器件放近它們的IC管腳，達到良好的干擾過濾，并且盡可能保持可調光反饋零件遠離高壓轉換器件。

其他建議還包括于電源采用雙重濾波器，從而隔離有可能由電荷泵產生的高電流尖峰。還建議使用柵極電阻，避免密勒電流回流到柵極驅動器輸出。同時，確保執行COM節點連接的建議也非常重要。

典型應用

圖4展示了典型的電路圖。圖中的AC輸出電壓在被DC母線電容器濾波前，已經通過全波整流和EMI濾波器。有了IR的HVIC程序，IRS2530D能夠直接驅動由MHS和MLS組成的半橋，控制預熱、激發和電燈調光電壓。這個原理圖也顯示RVCC1及RVCC2電阻提供IC的起動電流，不過每當半橋開始振動，它的工作便會由CSNUB、DCP1和DCP2所組成電荷泵取代。按前文的建議，電源濾波器是由CVCC1、CVCC2、RLIM1及RLIM2提供。另一方面，諧振電路 (LRES和CRES) 帶來電燈觸發所需的高電壓。這個電路也提供電燈調光所需的低通濾波。至于隔直電容器，也就是CDC，就負責防止電燈因水銀遷移而造成電燈未端變黑，或者縮短燈管壽命。

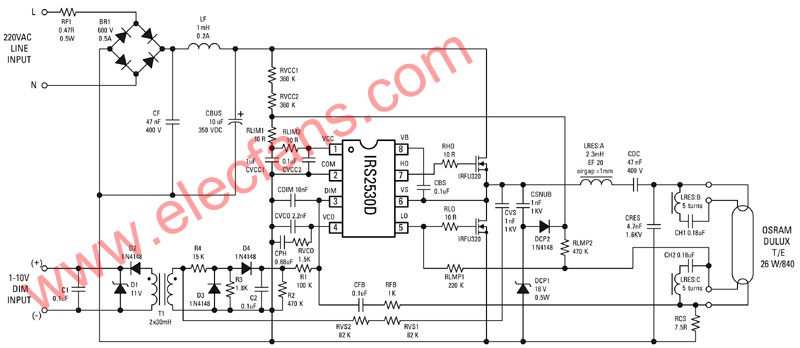

圖4:典型應用的電路圖。

設計中應用于DIM輸入的電隔離10VDC參考電壓，是由T1及其相關的器件提供，并透過CVS、RVS1和RVS2在它的二次側作偏壓，務求使其輸入及輸出能夠互相追蹤。電流檢測電阻兩端的AC電燈電流–RCS，就藉著CFB及RFB反饋電路與DIM管腳作出配對。此外，圖中其他器件能夠加強保護設計，避免受到電擊、停電或燈絲故障所影響。

額外的設計支持

IR藉著應用其HVIC程序及創新設計，成功開發了能夠加快低功率可調光微型鎮流器發展的單個晶片解決方案。為了進一步簡化基于這種新方案IRS2530D的設計程序，IR同時也開發了鎮流器設計輔助軟件 (Ballast Design Assistant) ，讓工程師在IR的網站免費下載使用，使他們可以利用不同的線性輸入電壓范圍、電燈種類和電燈配置，快速針對目標應用完成設計。這個軟件套件還可以產生所需的鎮流器輸出數據、IC可編程器件值和電感器規格，以及原理圖和完整的物料清單，是設計人員的好幫手。

國際整流器公司

Tom Ribarich
