ADD（BCD加法：SUB 19）

　　該指令能實現2位或4位BCD碼的加法。

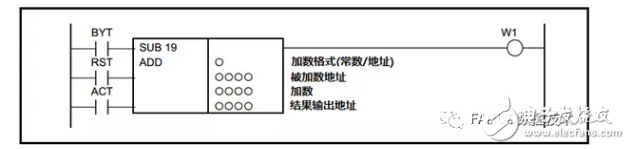

　　指令格式：

　　控制條件：

　?。╝） 指定運算數據位數**（BYT）**

　　BYT=0：2位BCD碼長度。

　　BYT=1：4位BCD碼長度。

　?。╞） 復位信號

　　RST=0：不復位。

　　RST=1：復位錯誤輸出W1，置W1=0。

　?。╟） 指令信號

　　ACT=0：不執行ADD指令，W1不改變。

　　ACT=1：執行ADD指令。

　　參數：

　?。╝） 加數格式**（常數/地址）**

　　0：指定加數為常數。

　　1：指定加數為地址。

　　（b） 被加數地址

　　指定被加數的地址。

　?。╟） 加數

　　由參數（a）指定加數的格式（常數或地址）。

　?。╠） 運算結果地址

　　指定存儲運算結果的地址。

　　錯誤輸出**（W1）**：

　　W1=0：正常運算。

　　W1=1：異常運算。

　　如果加法結果超過了控制條件指定的長度，那么W1被置1。

　　注意：

　　該指令的輸出只允許單線圈。任何并到W1處的線圈、取反線圈、S置位或R復位都是不允許的。你必須放置單線圈指令作為這個指令的輸出。

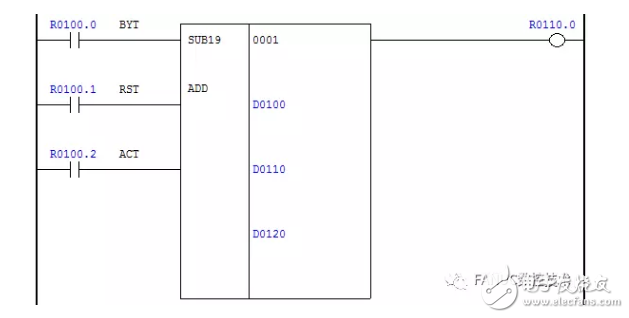

　　指令示例：
