JK觸發器是數字電路觸發器中的一種基本電路單元。JK觸發器具有置0、置1、保持和翻轉功能，在各類集成觸發器中，JK觸發器的功能最為齊全。在實際應用中，它不僅有很強的通用性，而且能靈活地轉換其他類型的觸發器。由JK觸發器可以構成D觸發器和T觸發器。

　　jk觸發器是什么原理

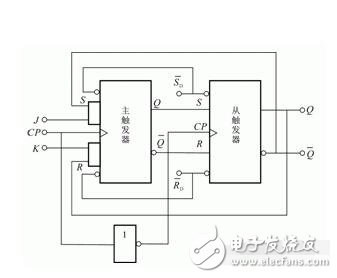

　　JK觸發器是一種功能較完善，應用很廣泛的雙穩態觸發器。圖9-5（a）所示是一種典型結構的JK觸發器——主從型JK觸發器。它由兩個可控RS觸發器串聯組成，分別稱為主觸發器和從觸發器。J和K是信號輸入端。時鐘CP控制主觸發器和從觸發器的翻轉。

　　當CP=0時，主觸發器狀態不變，從觸發器輸出狀態與主觸發器的輸出狀態相同。

　　S當CP=1時，輸入J、K影響主觸發器，而從觸發器狀態不變。當CP從1變成0時，主觸發器的狀態傳送到從觸發器，即主從觸發器是在CP下降沿到來時才使觸發器翻轉的。

　　下面分四種情況來分析主從型JK觸發器的邏輯功能。

　　（1） J= l，K= l

　　設時鐘脈沖到來之前（CP=0）觸發器的初始狀態為0。這時主觸發器的R=K=0，S=J=1，時鐘脈沖到來后（CP=l），主觸發器翻轉成1態。當CP從1下跳為0時，主觸發器狀態不變，從觸發器的R=0，S=1，它也翻轉成1態。反之，設觸發器的初始狀態為1?？梢酝瑯臃治?，主、從觸發器都翻轉成0態。

　　可見，JK觸發器在J=1，K=1的情況下，來一個時鐘脈沖就翻轉一次，即=，具有計數功能。

　　（2） J=0，K=0

　　設觸發器的初始狀態為0，當CP=1時，由于主觸發器的R=0，S=0，它的狀態保持不變。當CP下跳時，由于從觸發器的R=1，S=0，它的輸出為0態，即觸發器保持0態不變。如果初始狀態為1，觸發器亦保持1態不變。

　　（3） J=1，K=0

　　設觸發器的初始狀態為0。當CP=l時，由于主觸發器的R=0，S=1，它翻轉成1態。當CP下跳時，由于從觸發器的R=0，S=1。也翻轉成1態。如果觸發器的初始狀態為1，當CP=1時，由于主觸發器的R=0，S=0，它保持原態不變；在CP從1下跳為0時，由于從觸發器的R=0，S=1，也保持1態。

　　（4） J=0，K=1

　　設觸發器的初始狀態為1態。當CP=1時，由于主觸發器的R=1，S=0，它翻轉成0態。當CP下跳時，從觸發器也翻轉成0態。如果觸發器的初始狀態為0態，當CP=1時，由于主觸發器的R=0，S=0，它保持原態不變；在CP從1下跳為0時，由于從觸發器的R=1，S=0，也保持0態。

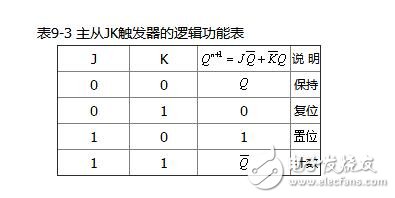

　　JK觸發器的邏輯功能表如表9-3所示。

　　述邏輯關系可用邏輯表達式表示為

　　這個關系式被稱為JK觸發器的狀態方程，式中、分別為CP下降沿時刻之前和之后觸發器的狀態。

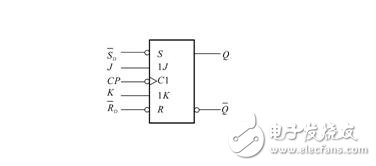

　　主從JK觸發器邏輯符號如圖9-5（b）所示，CP端加小圓圈表示下降沿觸發。

　　jk觸發器特性表和狀態轉換圖

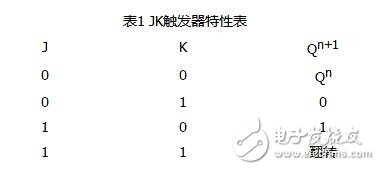

　　凡是在時鐘信號作用下邏輯功能符合表1所示特性表所規定的邏輯功能者，就叫做JK觸發器。

　　同樣，可以根據表1所示寫出JK觸發器的特性方程，經化簡后得到

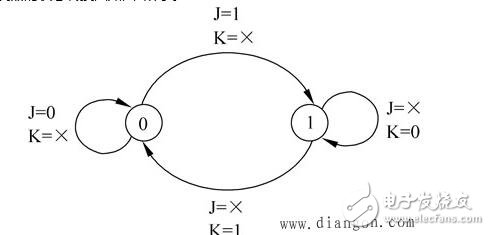

　　由表1可以畫出JK觸發器的狀態轉換圖如圖1所示。
